[链接器的世界-原理篇03] 符号解析：同一个名字，究竟指向谁

上一章停在两个目标文件上：main.o 的符号表里有一个所属节为 *UND* 的 add，add.o 里有一个定义在 .text 偏移 0 处的 add，两个文件之间唯一的联系就是这个名字。只有一个候选的时候，配对显然成立。可一个名字可能有两个定义，定义可能藏在静态库的几百个成员里，也可能根本不存在。链接器在这些情况下各按什么规则办事，决定了程序能不能链出来、链出来的又是哪一份代码。

本章在 x86-64 Linux 上使用 Clang¹ 21.1.8、GNU² ld 2.46 与 LLD³ 21.1.8。nm⁴、readelf⁵、ar⁶ 是本机 GNU binutils⁷，llvm-objdump 明确选用 LLVM⁸ 的反汇编格式。只观察符号解析的链接使用 -e main、不带 C 库；需要执行的程序则由本机 musl-gcc⁹ 静态链接并直接运行。

这里把 main 指定为入口，只是为了检查链接产物。它没有 C 启动代码准备调用环境，也不能像普通函数那样返回，因此不直接执行这类文件；运行实验会另行补齐启动代码和运行库。

一张全局符号表

第 2 章讲过符号的绑定。LOCAL 符号（C 里的 static 函数和变量、节符号、文件符号）只在自己的文件里有意义，链接器不拿它们和别的文件配对。参与配对的只有 GLOBAL 和 WEAK 两种。两个 .c 文件各有一个 static int helper(void)，链接时互不干扰，各自文件里的调用在汇编阶段甚至可能已经算好了目标，根本不经过链接器的符号表。C 程序员把只在本文件用的函数写成 static，除了表达意图，也是在减少全局符号表里可能撞车的名字。

链接器为这些符号维护一张全局符号表，通常就是一张哈希表，键是名字，值是"目前找到的定义"，或者"有人引用、还没找到定义"。它按命令行顺序读入每个目标文件，对文件里的每个全局符号做一次查表：

• 这个文件定义了它，表里还没有定义，就把这个定义记下来；
• 这个文件只是引用它（所属节为 *UND*），表里也没有定义，就记一笔"还缺"；
• 所有输入读完之后，表里仍然只有引用、没有定义，其中至少有一处是普通的强引用（弱引用下一节讲），就是链接错误。通常还要有重定位用到它的名字，两个链接器在边界上的划法稍有不同，见下文。

把第 2 章的输入缩小到一次外部调用。以下是本章这组实验的完整源码：

1
// main.c
2
int add(int a, int b);
3
int main(void) { return add(1, 2); }

1
// add.c
2
int add(int a, int b) { return a + b; }

1
clang -O1 -c main.c add.c
2
ld -e main main.o -o missing-add

-O1 下对 add 的调用变成了一条尾跳转 jmp，要填的 4 个字节在 .text 偏移 0xb。main.o 和 add.o 的配对就是这样完成的：读 main.o 时记下"缺 add"，读 add.o 时补上定义。把 add.o 去掉，GNU ld 报的是：

1
ld: main.o: in function `main':
2
main.c:(.text+0xb): undefined reference to `add'

报错里的 main.c:(.text+0xb) 不是源码行号，是重定位表（第 2 章讲过）里的一条记录：.text 偏移 0xb 处有 4 个字节要填到 add 的跳转位移，main.c 这个名字取自目标文件里的文件符号。链接器发现缺定义，是因为有重定位要用它。

这张表能工作，前提是每个名字最多只有一个定义。这个前提在真实程序里很容易被打破。

同名定义：强与弱

两个文件各写一句 int counter = 1; 和 int counter = 2;，再一起链接：

1
$ ld -e main a.o b.o
2
ld: b.o:(.data+0x0): multiple definition of `counter'; a.o:(.data+0x0): first defined here
3

4
$ ld.lld -e main a.o b.o
5
ld.lld: error: duplicate symbol: counter
6
>>> defined at a.c
7
>>>            a.o:(counter)
8
>>> defined at b.c
9
>>>            b.o:(.data+0x0)

链接器拒绝替你挑一个，因为它没有任何依据判断哪个才是你想要的。ELF¹⁰ 的通用规范 gABI¹¹（第 2 章讲过，它和各架构的 psABI¹² 一起规定 ELF 的细节）在符号表一章里写明了这条规则：链接器合并多个可重定位文件时，不允许出现多个同名的 STB_GLOBAL 定义（gABI: Symbol Table）。

同一段规范紧接着给了一个出口：如果已经有一个全局定义，再出现同名的弱符号（STB_WEAK）不算错，链接器采用全局的那个，忽略弱的。人们因此把全局定义叫强定义，把弱符号的定义叫弱定义。在 C 里用 __attribute__((weak)) 写出弱定义，nm 用字母 V（弱的数据对象）或 W（弱的函数）标出它，强定义的数据是 D、函数是 T：

1
$ nm w.o a.o
2

3
w.o:
4
0000000000000000 V counter
5

6
a.o:
7
0000000000000000 D counter
8
0000000000000000 T main

w.o 里是 __attribute__((weak)) int counter = 3;。把它放在 a.o 前面链接，结果用的是 a.o 的强定义：

1
$ ld -e main w.o a.o -o s2
2
$ nm s2 | grep counter
3
0000000000403004 D counter
4
$ llvm-objdump -s -j .data s2 | tail -1
5
 403000 03000000 01000000                    ........

.data 里的两个字其实都还在：0x403000 处是弱定义的 3，0x403004 处是强定义的 1，counter 指向后者。符号被忽略了，它所在的节没有被删掉。链接器按节组织和搬运内容（第 2 章），一个节里可能还有别的东西，解析规则只决定名字指向谁。

两个弱定义之间，gABI 没有规定选谁。GNU ld 和 lld 的实际做法都是保留先读到的那个。准备两个弱定义 w.o（值 3）和 w2.o（值 4），再加一个只引用 counter 的 m.o：

1
$ ld -e main m.o w.o w2.o -o s3 && llvm-objdump -s -j .data s3 | tail -1
2
 403000 03000000 04000000                    ........
3
$ ld -e main m.o w2.o w.o -o s4 && llvm-objdump -s -j .data s4 | tail -1
4
 403000 04000000 03000000                    ........

两次 counter 都在 0x403000，也就是排在前面那个文件的值：换一下命令行顺序，程序读到的值就变了。

弱定义的典型用法是"库里提供一个默认实现，用户想换就自己写一个强定义"。还有一种用法反过来，只写弱引用、不写定义：

1
extern void hook(void) __attribute__((weak));
2
int main(void) { if (hook) hook(); return 0; }

nm 把这个符号标成小写的 w，表示一个未定义的弱符号。所有输入都读完了还没人定义它，链接器也不报错，按 gABI 的规定把它的值当作 0：

1
$ ld -e main u.o -o s6
2
$ llvm-objdump -d --no-show-raw-insn s6
3
0000000000401000 <main>:
4
  401000:      	cmpq	$0x0, 0x2fd8(%rip)      # 0x403fe0
5
  401008:      	je	0x401014 <main+0x14>
6
  40100a:      	pushq	%rax
7
  40100b:      	callq	0x0
8
  ...
9
$ llvm-objdump -s -j .got s6
10
 403fe0 00000000 00000000                    ........

clang 对这个目标默认生成能装到任意地址的 PIE¹³ 代码（第 1 章讲过 PIC¹⁴，PIE 是用于可执行文件的同一种做法，第 5 章细讲），这种代码不把绝对地址直接写进指令。编译器又不知道 hook 最后是不是 0，而 0 这个绝对地址没法写成"离当前指令多远"的 PC 相对距离，所以它通过 GOT¹⁵（第 1 章提过的那张存放地址的表，第 7 章细讲）取 hook 的地址。链接器建了一个 GOT 项，填上 0；if (hook) 比较的就是这个 GOT 项。callq 0x0 是一条真的跳向地址 0 的调用，因为有前面的判断挡着，它永远不会执行。加上 -fno-pic 编译，指令里直接是 $0x0 和一条 R_X86_64_32 hook 重定位，不再经过 GOT。

"弱"是整个名字的属性，不按文件分开算。下面两个文件是手写汇编：wk.s 用 .weak hook 声明弱引用，经 GOT 取它的地址；sk.s 只有一句 .globl hook。wk.o 弱引用 hook 并有一条重定位用到它，sk.o 没有重定位。只要有一个文件是普通引用，合并后的 hook 就是强的未定义符号，而重定位来自哪个文件无所谓：

1
$ ld -e main wk.o sk.o
2
ld: wk.o: in function `main':
3
(.text+0x3): undefined reference to `hook'
4
$ ld.lld -e main wk.o sk.o
5
ld.lld: error: undefined symbol: hook
6
>>> referenced by wk.o:(.text+0x3)

上面的规则都发生在链接期。到了运行时，glibc¹⁶ 的动态链接器在多个共享库之间找定义时并不区分强弱，找到的第一个就用。ld.so(8) 手册在 LD_DYNAMIC_WEAK 一项里说明，2.2 之前的 glibc 曾经会跳过弱定义继续找强的，后来改成了现在的行为，旧行为只能用这个环境变量找回来（ld.so(8)）。"弱让强"因此只在一次链接之内成立，跨共享库不要依赖它。

强与弱都是程序员明写出来的选择。C 语言里还有一种情况，两个文件都没写 weak，同名定义也不报错。

没有初值的全局变量：common

在两个 .c 文件里各写一句不带初值的 int x;，打开 -fcommon 编译，再链接到一起，链接器不报错，两个文件用的是同一个 x。这个行为来自很早的 Unix C 编译器。FORTRAN 有 COMMON 块，好几个程序单元声明同一个块就共享同一块存储，当时的链接器原本就支持"同名的块合并成一个、取最大的尺寸"（MaskRay: All about COMMON symbols）；C 编译器借用了这个机制，把没有初值的全局变量当成这样的块交给链接器，于是程序员可以在每个用到它的文件里都写一遍 int x;。

这种符号在 ELF 里叫 common 符号，所属节是一个特殊的节号 SHN_COMMON，readelf 显示为 COM，nm 显示为 C。它还没有被分配到任何节里，所以 st_value 存的不是地址，是对齐要求：

1
$ nm c1.o c2.o
2

3
c1.o:
4
0000000000000000 T main
5
0000000000000004 C x
6

7
c2.o:
8
0000000000000004 C x
9

10
$ readelf -sW c3.o     # c3.c 里写的是 long x;
11
   Num:    Value          Size Type    Bind   Vis      Ndx Name
12
     2: 0000000000000008     8 OBJECT  GLOBAL DEFAULT  COM x

gABI 规定 common 符号的 st_value 存对齐要求，readelf 的 Value 一列显示的正是它。nm 第一列看起来也像，其实是另一回事：GNU binutils 读入 common 符号时把尺寸放在了值的位置，所以 nm 显示的是尺寸。上面两个例子里尺寸和对齐恰好相等，换一个 char buf[100]; 就看得出差别：

1
$ nm cb.o
2
0000000000000064 C buf
3
$ readelf -sW cb.o | grep buf
4
     2: 0000000000000010   100 OBJECT  GLOBAL DEFAULT  COM buf

nm 显示 0x64，也就是 100 字节；readelf 的 Value 是对齐 0x10，Size 才是 100。链接时，链接器把同名的 common 符号合成一个，取最大的尺寸和最严的对齐，在 .bss（第 2 章讲过，存放初值为零的变量、在文件里不占空间的节）里给它留出位置：

1
$ ld -e main c1.o c2.o -o a && nm -S a | grep ' x$'
2
0000000000403000 0000000000000004 B x
3
$ ld -e main c1.o c3.o -o b && nm -S b | grep ' x$'
4
0000000000403000 0000000000000008 B x

第二次链接里，一个文件以为 x 是 4 字节的 int，另一个以为是 8 字节的 long，链接器默默按 8 字节分配。只有加上 --warn-common，GNU ld 才会说一句：

1
ld: c3.o: warning: common of `x' overriding smaller common from c1.o

如果某个文件给了初值（int x = 5;），这个带初值的定义就是普通的强定义，common 符号让位给它，x 落在 .data 里，nm 显示为 D。

C 标准从来没有认可过跨文件的这种合并。标准里的"暂定定义"（tentative definition，指没有初值、不带存储类说明符或只带 static 的文件作用域变量声明）只在一个翻译单元（第 0 章讲过）内生效。每个翻译单元结束时，暂定定义就变成一个正式的定义；而标准要求整个程序里一个外部名字最多只有一个外部定义（C11 §6.9p5），两个翻译单元各有一个 int x; 就违反了这一条，是UB¹⁷。合并只是附录里列出的一种常见扩展（§6.9.2 与附录 J.5.11，见 N1570）。GCC¹⁸ 10 和 Clang 11 先后把默认值改成了 -fno-common（GCC 10 移植说明、Clang 11 发布说明）。这时 int x; 直接放进 .bss，成为一个强定义：

1
$ nm n1.o n2.o     # 同样的源码，-fno-common 编译
2

3
n1.o:
4
0000000000000000 T main
5
0000000000000000 B x
6

7
n2.o:
8
0000000000000000 B x
9

10
$ ld -e main n1.o n2.o
11
ld: n2.o:(.bss+0x0): multiple definition of `x'; n1.o:(.bss+0x0): first defined here

本机的 clang 21 和 GCC 15 不加任何选项编译 int x;，nm 显示的都是 B。GCC 10 发布时，不少老项目就是在这里第一次见到 multiple definition。正确的写法一直是在头文件里写 extern int x;，只在一个 .c 文件里写定义。

先预测，再揭晓

强、弱、common 三种规则凑在一起，可以出一组小题。下面每行是两个模块，只写出和名字有关的那几行（模块 A 另有一个读 n 的 main）。请对每一行先写下预测：能不能链接？能的话，n 用的是哪一份？-fcommon 和默认的 -fno-common 下各是什么结果？题型借自 CMU 15-213 链接讲义第 22 页的 Linker Puzzles（15-213: Linking），题目重新出过。

用 clang 按两种选项编译，按 A、B 的顺序交给 GNU ld 和 lld，两个链接器的结论完全一致：

函数没有 common 一说，第 1 行在哪种选项下都是强定义撞车。第 2、3 行就是 GCC 10 之后老项目报错的两种样子。最容易猜错的是第 5 行：B 带初值，看上去更"实在"，赢的却是没有初值的 A，main 读到 0，B 的那 4 个字节 02 00 00 00 留在 .data 里没人用。gABI 在讲弱符号的同一段里写了这一句：已有 common 符号时，再出现同名弱符号不算错，链接器采用 common 的那个、忽略弱的（gABI: Symbol Table）。

这句话的字面顺序是"已有 common，后来弱的"。反过来，弱定义先到、common 后到，gABI 没有单独写一句。两个链接器的做法是一样的，把第 5 行按 B、A 的顺序链接：

1
$ ld -e main p5b.o p5a.o -o g5 && nm g5 | grep ' n$'
2
0000000000403004 B n
3
$ ld.lld -e main p5b.o p5a.o -o l5 && nm l5 | grep ' n$'
4
000000000020219c B n

n 都在 .bss，main 仍然读到 0：common 取代了表里先到的弱定义。对 common 来说，弱定义在前在后结果一样，和两个弱定义之间"先到先得"不同。

如果你读过 CS

上表每一行的两边都是同一种类型。第 0 章开头那个程序把两种类型放在了同一个名字上。

链接器不检查类型

那个程序的 main.c 定义了 int y = 5; int x = 7;，other.c 却声明 extern double x; 并写入 1.0。同一对象的声明类型不兼容，使这个程序具有 UB¹⁷；下面分析的是所列构建中的机器码和存储布局，不是 C 语言保证的运行结果。先看两边的符号表：

1
$ readelf -sW main.o | grep -E ' [xy]$'
2
     6: 0000000000000004     4 OBJECT  GLOBAL DEFAULT    2 y
3
     7: 0000000000000000     4 OBJECT  GLOBAL DEFAULT    2 x
4
$ readelf -sW other.o | grep ' x$'
5
     5: 0000000000000000     0 NOTYPE  GLOBAL DEFAULT  UND x

引用一方的表项里只有名字：类型 NOTYPE，尺寸 0，所属节 UND。double 这个信息只留在 other.o 的机器码里：

1
$ llvm-objdump -dr other.o
2
0000000000000000 <set_x>:
3
       0: 48 8b 05 00 00 00 00         	movq	(%rip), %rax
4
		0000000000000003:  R_X86_64_PC32	.LC0-0x4
5
       7: 48 89 05 00 00 00 00         	movq	%rax, (%rip)
6
		000000000000000a:  R_X86_64_PC32	x-0x4
7
       e: c3                           	retq

.LC0 保存 double 常量 1.0，movq 将它的 8 个字节写入 x。这里需要区分两个独立的问题：重定位决定指令访问哪里，指令本身决定访问多少字节。

偏移 0xa 处的 R_X86_64_PC32 写入的是位移 S + A - P，其中 S 是 x 的最终地址，A = -4，P 是该重定位字段的最终地址。字段占 4 字节，CPU 用字段之后的 RIP 加上这个位移，得到 (P + 4) + (S - 4 - P) = S。因此，链接器并不是把 x 的绝对地址直接写进指令。

符号表中的 st_size = 4 描述定义一方的对象大小，未定义引用的尺寸却是 0；这些表项不保存可用于检查两边是否声明了相同 C 类型的信息。普通符号解析与这条重定位计算也不要求从指令反推出 C 类型。链接器在松弛优化等阶段可能检查、改写指令，但这不构成 C 类型检查。

在上面的 .data 布局中，x 从偏移 0 开始，y 从偏移 4 开始。设 x 的最终地址为 X，则 y 位于 X + 4。1.0 的 IEEE 754 binary64 编码为 0x3ff0000000000000，小端序字节依次是 00 00 00 00 00 00 f0 3f。这次 8 字节写入将前四字节写到 x，后四字节写到相邻的 y，因而能解释所列构建中观察到的 x = 0, y = 1072693248。更换对象布局或优化方式，UB 的表现也可能改变。

再出一个。下面的程序会打印什么？

1
// fmain.c
2
#include <stdio.h>
3
extern int answer;          /* 以为是变量 */
4
int main(void) {
5
    printf("answer = %#x\n", answer);
6
    return 0;
7
}

1
// fanswer.c
2
int answer(void) { return 42; }

用 musl-gcc -O1 -Wall -static fmain.c fanswer.c -o fm 构建，没有警告，链接也没有报错；Linux 本机运行打印 answer = 0xfa1e0ff3。answer 在 fanswer.o 里是 FUNC，在 fmain.c 里被当成 int，链接器照样配对。本机 GCC 默认启用 CET，函数开头是字节 f3 0f 1e fa（endbr64），按小端序读成 32 位整数就是 0xfa1e0ff3；再往后才是 b8 2a 00 00 00（mov $42,%eax）。这个误读结果取决于编译器实际生成的指令，并不保证读到常数 42。数组和指针混用是同一类问题：一边定义 char msg[] = "hi";，另一边声明 extern char *msg;，后者把字符串的前 8 个字节当成指针，实测 printf("%p", msg) 打印 0x6968（'i' 和 'h' 两个字节），接着 puts(msg) 去这个地址读字符串，段错误。

常规 ELF 符号表没有表达完整 C 类型所需的信息，普通链接也不进行跨文件的 C 类型兼容检查。类型信息仍可能保存在 DWARF¹⁹ 调试数据或 LTO²⁰ 中间表示里；是否利用它诊断错误，是另一层工具机制。

最根本的办法是把 extern 声明写进头文件，并且让定义所在的文件也包含它：x.h 里写 extern int x;，main.c 和 other.c 都 #include "x.h"。other.c 再写 extern double x; 就会和头文件里的声明冲突，编译器在同一个翻译单元里看到两种类型，直接报错；main.c 里的定义 int x = 7; 也由编译器和头文件核对。类型检查本来就是编译器的事，头文件让每个翻译单元看到同一份声明。

第二个办法是链接期优化（LTO，link-time optimization）。打开 -flto 后，GCC 在 .o 里存的是编译器的中间表示，链接时由链接器插件交回编译器统一优化（第 12 章细讲），编译器这时第一次同时看到两个文件的声明。同一个程序加上 -flto：

1
$ musl-gcc -O2 -flto -static main.lto.o other.lto.o -o prog_lto
2
other.c:1:15: warning: type of 'x' does not match original declaration [-Wlto-type-mismatch]
3
    1 | extern double x;
4
      |               ^
5
main.c:4:5: note: type 'int' should match type 'double'

GCC 文档说这个警告默认开启，需要 -flto 才生效（GCC: Warning Options 的 -Wno-lto-type-mismatch 一项）。它只是警告，程序照样生成，运行打印 x = 0, y = 5。这并不是错误被修好了：反汇编里那条 8 字节的写入还在，只是优化器认定 y 从没被改过，把它折叠成了常量 5，y 的存储干脆没了。C++ 有对应的 -Wodr，同样默认开启、只在 LTO 下工作。两个翻译单元各定义一个字段不同的 struct S，GCC 15 报的是 type 'struct S' violates the C++ One Definition Rule [-Wodr]（One Definition Rule 即单一定义规则，本章讲 COMDAT²¹ 时细说）。

到这里为止，所有定义都在命令行上直接列出的目标文件里。真实的程序还依赖库，库里的定义有成百上千个，链接器不会把它们全部搬进来。

定义藏在库里：静态库

归档是容器，成员才是目标文件

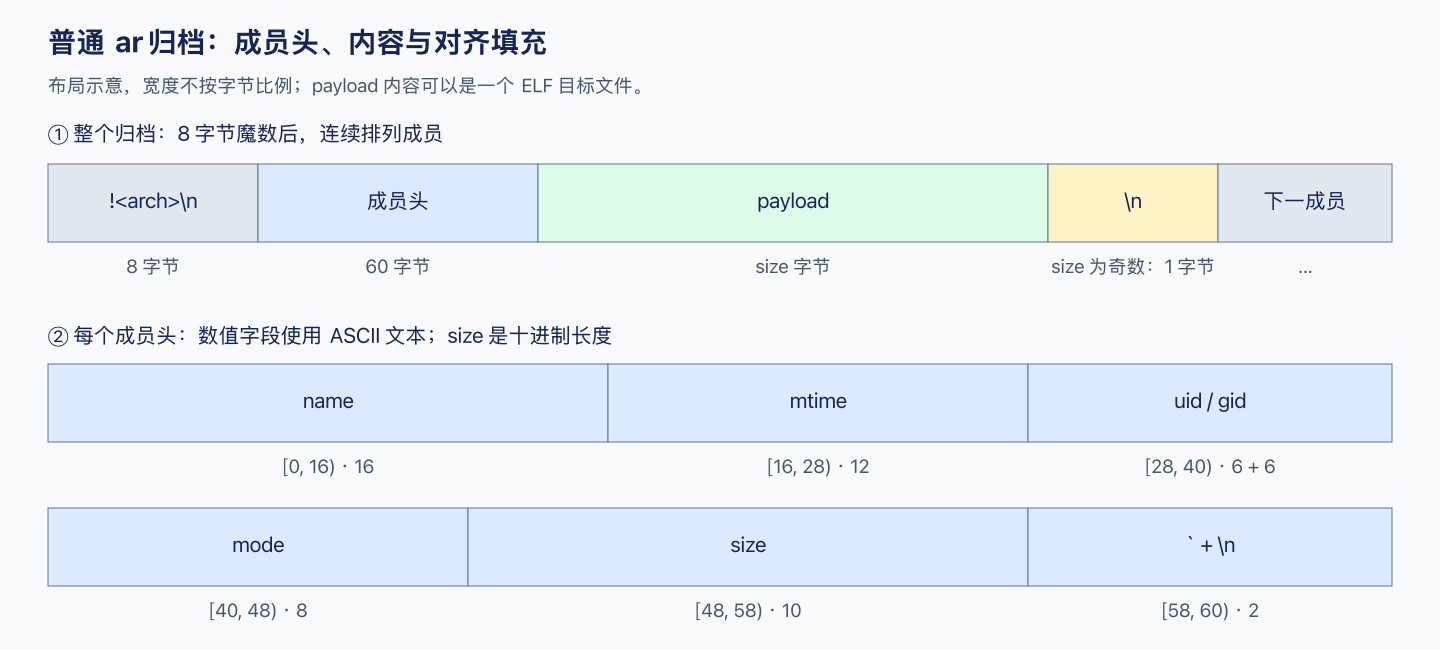

普通 System V/GNU ar 文件以八字节 !<arch>\n 开始，后面重复排列成员头和成员内容。成员头占 60 字节，数值字段以 ASCII 文本编码，里面的 size 给出紧随其后的 payload 长度。若长度是奇数，再补一字节使下一个成员头从偶数偏移开始。GNU ar 生成的填充字节是换行；这一个字节不计入 size，也不属于成员内容。

若成员头从文件偏移 h 开始，payload 的范围就是 [h+60, h+60+size)，下一成员头位于 h+60+size+(size%2)。解析 ELF 时，传入的是 payload 的切片，不能把归档魔数、成员头或对齐填充一起传入。归档中的符号索引和长名称表是特殊成员，不是普通目标文件。

名称字段宽度有限，名称本身是字节串，不保证 UTF-8。GNU 格式用 // 成员保存长名称，用普通成员头中的 /十进制偏移 引用这张表；偏移相对于长名称表 payload 的开头，条目以 /\n 结束。普通短名称常写成 name.o/ 后加空格填满字段。索引成员 / 则记录符号与成员位置之间的关系。它能加速“去哪个成员找定义”，但不会把 archive 变成一个大 ELF，也不会让所有成员自动进入链接。

例如头部名称是 /17，含义是从长名称表内偏移 17 查名称；它既不是归档文件偏移 17，也不是第 17 个成员。成员可以同名，因此定位某个成员要用它在归档中的位置。普通 archive 包含 payload；thin archive 则可能引用外部文件，是另一种读取约定，不能按这里的内嵌内容公式处理。

抽取根据符号需求，而不是文件名

静态库（第 1 章提过的子程序库在今天的样子）是用 ar 命令把一批目标文件打成的一个归档文件，扩展名通常是 .a。下面建立一条跨库依赖：main 调用 add，add 再调用 scale；另放一个没有使用者的 unused_helper，观察它会不会被抽取。请在一个新的实验目录准备这四个文件，避免与前面的同名文件混用：

1
// main.c
2
int add(int, int);
3
int main(void) { return add(1, 2); }

1
// add.c
2
int scale(int);
3
int add(int a, int b) { return scale(a + b); }

1
// other.c
2
int unused_helper(void) { return 99; }

1
// scale.c
2
int scale(int x) { return x * 2; }

先分别编译，再打包归档。这里使用 Linux x86-64 的本机目标，关闭本例不需要的展开表和位置无关代码，让输出集中呈现符号配对。以下诊断偏移来自 Clang 21.1.8、GNU binutils 2.46 和 LLD 21.1.8；其他版本的指令长度和地址可能不同。

1
clang -O1 -fno-pic \
2
  -fno-asynchronous-unwind-tables -c main.c add.c other.c scale.c
3
ar rcs libscale.a scale.o

本节直接用 ld -e main 检查链接结果；-e 只是指定 ELF 入口地址，不会补上调用 main 并处理其返回值的启动代码。这些输出只供 nm、readelf 等工具检查，不要把它们当作可直接运行的 C 程序。

1
$ ar rcs libmath.a add.o other.o
2
$ ar t libmath.a
3
add.o
4
other.o
5
$ nm -s libmath.a | head -4
6

7
Archive index:
8
add in add.o
9
unused_helper in other.o

ar 的 s 选项会在归档开头写一份符号索引：哪个全局符号由哪个成员定义。GNU ld 靠这份索引工作，不用逐个打开成员；没有索引的归档它直接报错，提示先运行 ranlib 补上。它对静态库的处理和对普通目标文件不一样：普通目标文件无条件全部读入；静态库只拉取那些能补上"还缺"名字的成员，拉进来的成员按普通目标文件处理，它自己的引用又可能产生新的"还缺"。other.o 没人需要，就不会出现在输出里。C 库的静态版本由几千个小成员组成，常见的做法是一个函数一个文件，用到 printf 就只拉进 printf 那几个成员，输出不会被几千个用不到的函数撑大。

传统的 Unix 链接器（GNU ld 也是）在这里有一个关键细节：它从左到右扫描命令行，遇到一个静态库就用当时"还缺"的名字去查索引，反复拉取直到这个库再也补不上什么，然后继续往右走，不再回头。于是库的位置有了意义。把库放在 main.o 前面，扫描到库时还什么都不缺，一个成员都不拉：

1
$ ld -e main libmath.a libscale.a main.o
2
ld: main.o: in function `main':
3
main.c:(.text+0xb): undefined reference to `add'

两个库的先后也有讲究。main.o libscale.a libmath.a 这个顺序里，扫描 libscale.a 时只缺 add，它补不上；到 libmath.a 拉进 add.o，又缺了 scale，可 libscale.a 已经过去了：

1
$ ld -e main main.o libscale.a libmath.a
2
ld: libmath.a(add.o): in function `add':
3
add.c:(.text+0x3): undefined reference to `scale'

规则因此是：使用者写在被使用者前面，main.o libmath.a libscale.a 就能链过。麻烦在于库之间的依赖可能成环。libx.a 里有两个成员，x1.o 的 log_value 调用 liby.a 里的 fmt，而 fmt 又调用 libx.a 另一个成员 x2.o 里的 fmt_impl。先补齐这个例子的全部输入，仍在刚才的实验目录操作：

1
// cm.c
2
int log_value(int);
3
int main(void) { return log_value(42); }

1
// x1.c
2
int fmt(int);
3
int log_value(int x) { return fmt(x); }

1
// x2.c
2
int fmt_impl(int x) { return x; }

1
// y.c
2
int fmt_impl(int);
3
int fmt(int x) { return fmt_impl(x); }

1
clang -O1 -fno-pic \
2
  -fno-asynchronous-unwind-tables -c cm.c x1.c x2.c y.c
3
ar rcs libx.a x1.o x2.o
4
ar rcs liby.a y.o

两个库无论先写哪一个，GNU ld 都会留下未解析引用。先写 libx.a 时缺的是 fmt_impl：

1
$ ld -e main cm.o libx.a liby.a
2
ld: liby.a(y.o): in function `fmt':
3
y.c:(.text+0x1): undefined reference to `fmt_impl'

扫描 libx.a 时只缺 log_value，x2.o 没人要；等 fmt 需要 fmt_impl 时，libx.a 已经扫过了。解决办法有两个：把 libx.a 再写一遍（cm.o libx.a liby.a libx.a），或者用 --start-group libx.a liby.a --end-group 把两个库括起来，让链接器在组内反复扫描，直到不再拉进新成员。ld 手册提醒过，这种反复扫描有不小的性能代价，只应在确实存在环的时候用（GNU ld 手册：Options）。

lld 换了一种做法。它读到静态库时，把每个成员定义的全局符号都记成"惰性"定义（它也不依赖归档索引，没有索引的归档照样能链）：表里有这个名字，定义在某个成员里，等真有人需要时才去拉。后面再出现的引用也能找到前面库里的惰性定义，这些向前查找失败的例子便不再受库必须排在引用之后的限制。但输入顺序仍可能影响定义的选择，例如多个归档都提供同名符号时，不能据此任意重排。上面三个失败的命令，lld 全都能链过。这和 GNU ld 的语义不同，一个在 lld 下能链过的项目，换到 GNU ld 可能失败。lld 提供 --warn-backrefs，专门找出这种"往回引用"（lld: --warn-backrefs）：

1
$ ld.lld -e main cm.o libx.a liby.a --warn-backrefs
2
ld.lld: warning: backward reference detected: fmt_impl in liby.a(y.o) refers to libx.a(x2.o)

成员一旦被拉进来，就是整个目标文件进来，它里面的其他函数和变量也一起进来，哪怕没人用。这一点和前面讲过的强弱规则碰在一起，有两种结果初看很奇怪。先为弱引用与弱定义准备输入：u.c 只在 hook 存在时调用它，m.c 则无条件读取 counter。

1
// u.c
2
extern void hook(void) __attribute__((weak));
3
int main(void) { if (hook) hook(); return 0; }

1
// hook.c
2
void hook(void) {}

1
// m.c
2
extern int counter;
3
int main(void) { return counter; }

1
// w.c
2
__attribute__((weak)) int counter = 3;

1
// strong.c
2
int counter = 9;

1
clang -O1 -fno-pic \
2
  -fno-asynchronous-unwind-tables -fno-builtin -c u.c hook.c m.c w.c strong.c
3
ar rcs libhook.a hook.o
4
ar rcs libcnt.a strong.o
5
ar rcs libweak.a w.o

第一种：弱的未定义引用不会单独触发成员抽取；一个名字已有弱定义时，链接器也不会仅为了寻找更强的定义去抽取成员。这不意味着库里的弱定义永远不会被抽取：它可以满足一个仍未解决的强引用。前面那个 if (hook) hook(); 的程序，把 hook 的强定义放进 libhook.a 一起链接，GNU ld 和 lld 都不拉它。输入 u.o 的 nm 输出里，hook 是表示弱未定义符号的 w；链接后对它的引用取值为 0。最终符号表是否还保留这个名字是另一回事：本例中 LLD 保留 w hook，GNU ld 则不再列出它。同样，w.o 里已有 counter 的弱定义（值 3），libcnt.a 里有一个强定义（值 9），链接 m.o w.o libcnt.a 的结果是：

1
$ ld -e main m.o w.o libcnt.a -o k1
2
$ llvm-objdump -s -j .data k1 | tail -1
3
 402000 03000000                             ....

用的是弱定义，强定义所在的成员根本没进来，lld 的结果相同。就强弱规则而言，拉取成员的理由只有一个：有一个非弱的引用还缺定义；一个已经有了定义（哪怕是弱的）的名字不缺什么。common 符号是个例外，而且两个链接器在这里分道扬镳：GNU ld 遇到 common 的 x，会去库里找一个带初值的 x 并拉进那个成员；lld 默认不这样做，要加 --fortran-common 才行。想让库里的强定义生效，就得让某个强引用先把那个成员拉进来，或者干脆把目标文件直接写在命令行上。

第二种：替换库里的函数，替换得了一半就会出错。程序自己定义了一个 malloc，静态库 libmem.a 的成员 mem.o 同时定义了 malloc 和 free。如果程序只用 malloc，表里不缺任何名字，mem.o 不会被拉进来，自己的版本顺利生效。可只要程序还调用了 free，mem.o 就会为了 free 整个进来，它带着的 malloc 和程序的撞在一起：

为这个成员准备以下两个源文件，CALL_FREE 决定程序是否调用 free：

1
// app.c
2
#include <stddef.h>
3
void *malloc(size_t size) { static unsigned char buf[16]; (void)size; return buf; }
4
void free(void *);
5
int main(void) {
6
#ifdef CALL_FREE
7
    free(malloc(1));
8
#else
9
    (void)malloc(1);
10
#endif
11
    return 0;
12
}

1
// mem.c
2
#include <stddef.h>
3
void *malloc(size_t size) { (void)size; return 0; }
4
void free(void *p) { (void)p; }

1
clang -O1 -fno-pic -fno-asynchronous-unwind-tables -fno-builtin -c mem.c
2
clang -O1 -fno-pic \
3
  -fno-asynchronous-unwind-tables -fno-builtin -c app.c -DCALL_FREE -o app.o
4
clang -O1 -fno-pic \
5
  -fno-asynchronous-unwind-tables -fno-builtin -c app.c -o app-only.o
6
ar rcs libmem.a mem.o
7
ld -e main app-only.o libmem.a -o malloc-only

-fno-builtin 保留这里特意自定义的 malloc、free 调用，避免编译器依据标准库函数规则消去它们。app-only.o 链接成功；调用了 free 的 app.o 则触发重复定义：

1
$ ld -e main app.o libmem.a
2
ld: libmem.a(mem.o): in function `malloc':
3
mem.c:(.text+0x0): multiple definition of `malloc'; app.o:app.c:(.text+0x0): first defined here

静态链接 C 库时自己实现内存分配器，必须把同一个成员里的函数一起替换掉，原因就在这里。替换成功之后还有一个不太显眼的后果：C 库内部其他函数对 malloc 的调用，也都配对到了程序的版本上，因为全局符号表里这个名字只有一个定义。想知道某个成员为什么被拉进来，GNU ld 的映射文件（-Map，链接器输出的一份文本报告，列出每个节和符号放到了哪里，第 5 章细讲）开头就有一段答案，lld 有专门的 --why-extract：

1
$ ld -e main main.o libmath.a libscale.a -Map=-
2
Archive member included to satisfy reference by file (symbol)
3

4
libmath.a(add.o)              main.o (add)
5
libscale.a(scale.o)           libmath.a(add.o) (scale)
6
...
7
$ ld.lld -e main main.o libscale.a libmath.a --why-extract=-
8
reference	extracted	symbol
9
libmath.a(add.o)	libscale.a(scale.o)	scale
10
main.o	libmath.a(add.o)	add

静态库之外还有共享库。它的定义同样进入这张全局符号表，只是进入的方式不同。

共享库也参加配对

静态库的成员会被拷进输出，共享库不会。命令行上出现一个 .so，链接器读的是它的动态符号表（共享库公开给运行时的那张符号表 .dynsym，下文和第 7 章细讲），把里面的定义也记进全局符号表，作用只是让引用"有着落"：链接器确认 add 在运行时能从 libadd.so 里找到，在输出里记下"需要 libadd.so"（DT_NEEDED，第 7 章讲），地址留给运行时的动态链接器去填。只链 main.o libadd.so，输出里的 add 仍然是 U。

共享库的定义和目标文件的定义同时存在时，目标文件的优先，与命令行顺序无关。libadd.so 里的 add 做减法，add.o 里的做加法，把 .so 写在前面链接：

1
$ ld -e main main.o libadd.so add.o -o e1
2
$ nm e1 | grep add
3
0000000000401010 T add
4
$ readelf -dW e1 | grep NEEDED
5
 0x0000000000000001 (NEEDED)             Shared library: [libadd.so]

add 是可执行文件自己的定义，lld 结果相同。libadd.so 仍被记为依赖，因为它在命令行上出现过（GNU ld 的 --as-needed 可以去掉这种用不到的依赖，第 7 章讲）。这条优先级到运行时会以另一种形式再出现一次：可执行文件里的定义，会盖过共享库里同名的、对外公开的符号。

库把名字暴露给使用者，这本是它的目的。可一个库由很多个 .c 文件组成，文件之间互相调用的内部函数也必须是全局符号，否则别的文件找不到它；同时这些名字又不该让使用库的程序看到、更不该被它们的同名定义顶替。LOCAL 的范围太窄，只有一个文件；GLOBAL 太宽，整个程序都能看见。

不该外泄的名字：可见性

ELF 在绑定之外给符号加了第二个维度，叫可见性（visibility），存在符号表项的 st_other 字段里。它管模块之间的事。模块指链接器的一份输出：一个可执行文件，或者一个共享库（第 1 章讲过，运行时才装进来、可以被多个程序共用的库）。常用的有三档：

• default：默认值，符号在模块外可见，也可能被别的模块里的同名定义顶替；
• hidden：只在本模块内可见，链接完成后不出模块；
• protected：在模块外可见，但本模块内部对它的引用一定绑定到自己的定义，不会被顶替。

gABI 还定义了第四档 internal，具体含义留给各处理器的补充规范，通用工具一般按 hidden 处理，实际很少用到。在 C 里用 __attribute__((visibility("hidden"))) 指定：

1
__attribute__((visibility("hidden")))    int internal_counter = 1;
2
__attribute__((visibility("protected"))) int api_level = 2;
3
int bump(void) { return ++internal_counter + api_level; }

1
$ readelf -sW vis.o
2
   Num:    Value          Size Type    Bind   Vis      Ndx Name
3
     3: 0000000000000000    21 FUNC    GLOBAL DEFAULT    2 bump
4
     4: 0000000000000000     4 OBJECT  GLOBAL HIDDEN     4 internal_counter
5
     5: 0000000000000004     4 OBJECT  GLOBAL PROTECTED    4 api_level

在目标文件里，internal_counter 仍然是 GLOBAL，同一个库的其他 .o 照样能引用它。把 vis.o 和一个读 internal_counter 的 peek.o 链成共享库，一切正常。区别出在输出上。共享库有一张给运行时用的动态符号表 .dynsym（第 7 章细讲），其他模块只能通过它看到这个库的符号：

1
$ ld.lld -shared vis.o -o libvis.so
2
$ readelf --dyn-syms -W libvis.so
3
   Num:    Value          Size Type    Bind   Vis      Ndx Name
4
     1: 00000000000012e0    21 FUNC    GLOBAL DEFAULT    6 bump
5
     2: 000000000000336c     4 OBJECT  GLOBAL PROTECTED    9 api_level
6
$ readelf -sW libvis.so | grep internal
7
     2: 0000000000003368     4 OBJECT  LOCAL  HIDDEN     9 internal_counter

internal_counter 不在 .dynsym 里；在普通符号表里，链接器把它降成了 LOCAL。程序想直接用它，链接时就找不到：

1
$ ld.lld -e main useh.o libvis.so
2
ld.lld: error: undefined symbol: internal_counter
3
>>> referenced by useh.c
4
>>>               useh.o:(main)

可见性还会改变编译器生成的代码。把 api_level 的 protected 去掉，变回 default，其余不变，编译时加 -fPIC（生成能装到任意地址的代码，第 1 章讲过 PIC），再对比两个目标文件：

1
# internal_counter 是 hidden，api_level 是 protected
2
0000000000000000 <bump>:
3
       0:      	movl	(%rip), %eax
4
		0000000000000002:  R_X86_64_PC32	internal_counter-0x4
5
       ...
6
       e:      	addl	(%rip), %eax
7
		0000000000000010:  R_X86_64_PC32	api_level-0x4
8
      14:      	retq
9

10
# internal_counter 是 hidden，api_level 是 default
11
0000000000000000 <bump>:
12
       0:      	movl	(%rip), %eax
13
		0000000000000002:  R_X86_64_PC32	internal_counter-0x4
14
       ...
15
       e:      	movq	(%rip), %rcx
16
		0000000000000011:  R_X86_64_REX_GOTPCRELX	api_level-0x4
17
      15:      	addl	(%rcx), %eax
18
      17:      	retq

R_X86_64_REX_GOTPCRELX 是"从 GOT 里取地址"的那类重定位，第 4 章细讲。default 的变量要先从 GOT 里取出地址再读，hidden 的变量直接按 PC 相对距离读；在 clang 下，protected 的变量也直接读。原因是 default 符号可能被别的模块顶替：程序本身或者更早装入的库里如果有一个同名定义，运行时的动态链接器会让所有引用都指向那一个，库自己的定义反而不用。这叫符号插入（symbol interposition），是第 7 章的重点之一。编译器生成共享库代码时不能假定 default 符号的定义就在本模块，只好多绕一层。hidden 和 protected 都承诺了"本模块内的引用就是自己"，所以原则上都能直接访问，这也是很多项目用 -fvisibility=hidden 编译、只给导出的接口单独标 visibility("default") 的原因之一：动态符号表更小，函数调用和变量访问也更直接。GCC 对 protected 的数据更保守，本机 GCC 15 用同样的选项编译，api_level 仍然走 R_X86_64_REX_GOTPCRELX。原因是第 7 章要讲的复制重定位：非 PIC 的可执行文件会把共享库里的变量复制一份到自己这里，这时库内部如果直接访问自己那份，就和程序看到的不是同一个变量。protected 的数据因此麻烦不少，实际项目里多用 hidden。

未定义条目什么时候才会报错

解析规则决定名字对应谁，诊断规则还要决定：留下未定义条目是否必须拒绝输出。一个只被声明、从没被用到的外部名字，C 编译器根本不会写进符号表；手写汇编却可以造出这样的表项，.globl ghost 之后不再提它，汇编器就留下一个没有任何重定位指向的 GLOBAL UND：

这三份汇编输入把边界单独隔离出来：

1
# ug.s
2
.text
3
.globl main
4
main: ret
5
.globl ghost

1
# dbg.s
2
.text
3
.globl main
4
main: ret
5
.section .debug_info,"",@progbits
6
.quad dref

1
# hg.s
2
.text
3
.globl main
4
main: ret
5
.globl ghost
6
.hidden ghost

1
clang -c ug.s dbg.s hg.s

1
$ readelf -sW ug.o | grep ghost
2
     2: 0000000000000000     0 NOTYPE  GLOBAL DEFAULT  UND ghost
3
$ readelf -rW ug.o
4

5
There are no relocations in this file.
6
$ ld -e main ug.o -o g_ug; echo $?
7
0
8
$ ld.lld -e main ug.o -o l_ug; echo $?; nm l_ug
9
0
10
                 U ghost
11
0000000000201120 T main

两个链接器都不报错。GNU ld 的输出里没有 ghost，lld 把这个 U 原样留在了输出的符号表里。

"有重定位用到"这一条，两个链接器有两处划得不一样。一处是 dbg.o：唯一用到 dref 的重定位在 .debug_info 里，这个节不带 SHF_ALLOC（第 2 章讲过，带这个标志的节才会装进内存）。另一处是 hg.o：把 ghost 标成 .hidden，仍然没有任何重定位：

1
$ ld -e main dbg.o
2
ld: dbg.o:(.debug_info+0x0): undefined reference to `dref'
3
$ ld.lld -e main dbg.o; echo $?
4
0
5
$ readelf -sW hg.o | grep ghost
6
     2: 0000000000000000     0 NOTYPE  GLOBAL HIDDEN   UND ghost
7
$ ld -e main hg.o -o g_hg
8
ld: g_hg: hidden symbol `ghost' isn't defined
9
ld: final link failed: bad value
10
$ ld.lld -e main hg.o; echo $?
11
0

调试信息里的引用，lld 不报，GNU ld 报。hidden 那一处走的是另一条检查：GNU ld 写输出符号表时，要求非弱、可见性不是 default 的符号必须在本模块里有定义，有没有重定位都一样（binutils 2.45 bfd/elflink.c 的 elf_link_output_extsym，注释原文 "If a non-weak symbol with non-default visibility is not defined locally, it is a fatal error."，源码）。lld 没有这条检查。这说明可见性约束和“是否存在待修补的引用”是两项不同的检查。

目前为止的规则都默认一个名字只该有一个定义，多出来的不是错误就是有意的覆盖。C++ 却让同一个函数在许多目标文件里各有一份，而且这是有意为之。

每个文件都有一份：COMDAT 与 ODR

C++ 的 inline 函数和模板实例写在头文件里，多个翻译单元可能各自生成一份独立的函数体；如果调用全部被内联或消除，也可能不生成这样的副本。编译器一次只看一个翻译单元，不知道别的文件有没有生成同样的东西，只能自己留一份。第 1 章讲过这带来的膨胀，以及 COMDAT 的来历。这里看它在目标文件里的样子：

1
// t1.cpp
2
inline int version() { return 1; }
3
int from_t1() { return version(); }
4
int main() { return from_t1(); }

1
$ nm t1.o
2
0000000000000000 T _Z7from_t1v
3
0000000000000000 W _Z7versionv
4
0000000000000010 T main
5
$ readelf -gW t1.o
6

7
COMDAT group section [    4] `.group' [_Z7versionv] contains 1 sections:
8
   [Index]    Name
9
   [    5]   .text._Z7versionv

_Z7versionv 是 version() 经过名字修饰（name mangling）之后的符号名。C++ 允许同名函数按参数重载、按命名空间区分，可链接器只认字符串，所以编译器把这些信息编码进名字：_Z 是前缀，7version 是长度加名字，最后的 v 表示参数列表为 void。规则由第 1 章提过的 Itanium C++ ABI²² 规定（Itanium C++ ABI: Mangling），c++filt 可以把它还原。

version 的代码单独放在 .text._Z7versionv 这个节里，节标志带 G，表示它属于一个节组。节组由一个类型为 SHT_GROUP 的 .group 节描述：它的 sh_info 指向一个符号，这个符号的名字叫组的签名，这里就是 _Z7versionv；节的内容是一串 4 字节的字，第一个字是标志，GRP_COMDAT 表示这是一个 COMDAT 组，后面每个字是组内一个成员节的编号。本例的 .group 大小是 8 字节，正好是标志加一个成员。

链接器处理节组的规则在 gABI 的节一章里（gABI: Section Groups）：签名相同的 COMDAT 组只保留一份，GNU ld 和 lld 保留的都是先读到的那份，其余整组丢弃，组内的节一个不留，它们自带的重定位也一起丢掉。整组进退是因为一个组里可能不止代码：函数用到的常量、它的异常处理数据，都可以和它放在同一个组里，只留一半就会出现指向不存在内容的引用。另外，version 的符号本身是弱的（nm 的 W），即使某种情况下两份定义都留下了，也不会报重复定义。

如果两个同签名的组内容不一样，丢弃就会出问题。下面用汇编手写两个签名都是 foo 的组，g1.o 的组里多定义了一个 foo_extra，g2.o 的没有，主程序两个都调用。让 g2.o 先被读到：

1
$ ld -e main gm.o g2.o g1.o
2
ld: gm.o: in function `main':
3
(.text+0x6): undefined reference to `foo_extra'
4

5
$ ld.lld -e main gm.o g2.o g1.o
6
ld.lld: error: relocation refers to a symbol in a discarded section: foo_extra
7
>>> defined in g1.o
8
>>> section group signature: foo
9
>>> prevailing definition is in g2.o
10
...

g1.o 的组被整个丢掉了，foo_extra 跟着消失。lld 把原因说得更清楚：符号的定义在被丢弃的节里，胜出的是 g2.o 那一组。正常的编译器不会生成这样的组，可同一个库的两个版本、两种编译选项混在一起时，这种错误会以 undefined reference 的面目出现，很难联想到 COMDAT。

链接器把同签名的组当作可替代的副本，通常不会逐字节验证它们。C++ 的 ODR²³（One Definition Rule，单一定义规则）约束的是源程序：对于这里允许跨翻译单元重复定义的 inline 函数，定义要有相同的 token 序列，相应名字的查找结果也须满足一致性要求。这不等于各次编译必须生成完全相同的机器码。违反这些跨翻译单元条件时，通常不要求实现给出诊断；COMDAT 去重也不是 ODR 正确性的证明（C++ 标准草案：basic.def.odr）。违反时会发生什么，可以直接试。t2.cpp 里也有一个 inline int version()，但返回 2：

1
$ ld -e main t1.o t2.o -o o12
2
0000000000401030 <_Z7versionv>:
3
  401034:      	movl	$0x1, %eax
4
$ ld -e main t2.o t1.o -o o21
5
0000000000401010 <_Z7versionv>:
6
  401014:      	movl	$0x2, %eax

没有错误也没有警告，version() 返回几取决于哪个文件排在前面，lld 的结果相同。这还是两边都用 -O0 的情况。如果 t1.cpp 用 -O0、t2.cpp 用 -O1 混着编译，from_t2 直接被优化成了 movl $0x2, %eax; retq，t2.o 里干脆不再有 version 的符号，链接后 _Z7versionv 返回 1，from_t2 却返回 2。于是同一个程序里，经过调用的地方得到链接器留下的那份，被内联的地方得到各自翻译单元里的那份，两个答案同时存在。

链接器通常发现不了这种问题。它只看到两个同名的组，比较字节也没用：即使源码完全一样，不同的优化选项也会合法地生成不同的字节。能查出一部分的是看得到全部源码的工具，例如 GCC 在 LTO 下的 -Wodr 警告（前面"链接器不检查类型"一节演示过）；gold 链接器也曾提供 --detect-odr-violations，借助调试信息报告一部分。

C 语言也有 inline，可它和 C++ 的规则不同，不走 COMDAT。按 C99 起的规定，一个文件里只写 inline、不写 extern 的函数定义，只供本文件内联使用，它不提供外部定义（C11 §6.7.4p7）；整个程序里必须另有一个文件用 extern inline 或普通定义提供那一份。把 inline int twice(int x) 写进 .c 文件，用 -std=c11 -O0 编译：

1
$ nm ci.o
2
0000000000000000 T main
3
                 U twice
4
$ ld -e main ci.o
5
ld: ci.o: in function `main':
6
ci.c:(.text+0x15): undefined reference to `twice'

-O0 不做内联，main 只好调用 twice，而本文件按规定不提供它的外部定义，于是成了 U。换成 -O1，调用被内联，U twice 消失，链接通过。同一份源码，优化级别不同，一个能链过、一个不能。GCC 在 -std=gnu89 下的老规则正好相反，inline 会生成外部定义，从老代码迁移时这里经常出问题。C 代码里放在头文件中的小函数，惯用写法是 static inline：每个文件各留一份 LOCAL 的 t twice，彼此不冲突，也不依赖别人提供定义。

没人定义的名字：链接器合成的符号

到这里，每个定义都来自某个输入文件。还有一类名字，所有输入里都只有引用，链接器却不报 undefined reference，因为它自己造出了定义。最老的一组是 etext、edata、end，分别是代码、已初始化数据、整个映像（含 .bss）结束之后的第一个地址。MIT 教学操作系统 xv6²⁴ 的 x86 版在链接器脚本的注释里写道，Unix 链接器按惯例提供这三个"伪符号"（pseudo-symbols），这个惯例比只读数据节 .rodata 出现得还早（xv6-public kernel.ld）。写一个程序引用它们，再加上指向 ELF 头的 __ehdr_start：

1
// syn.c
2
#include <stdio.h>
3
#include <elf.h>
4

5
extern char etext[], edata[], end[];
6
extern const Elf64_Ehdr __ehdr_start;
7

8
int counter = 1;     /* .data */
9
int zeros[100];      /* .bss  */
10

11
int main(void) {
12
    printf("__ehdr_start = %p  magic = %.3s\n",
13
           (void *)&__ehdr_start, (const char *)__ehdr_start.e_ident + 1);
14
    printf("etext        = %p\n", (void *)etext);
15
    printf("edata        = %p\n", (void *)edata);
16
    printf("end          = %p\n", (void *)end);
17
    return 0;
18
}

syn.o 里四个名字都是 U。用 musl-gcc -O1 -static syn.c -o syn 原生构建并运行，再和 readelf 对照：

1
$ ./syn
2
__ehdr_start = 0x400000  magic = ELF
3
etext        = 0x405947
4
edata        = 0x408110
5
end          = 0x408958
6
$ readelf -SW syn | grep -E "fini|data|bss"
7
  [ 3] .fini             PROGBITS        0000000000405944 005944 000003 00  AX  0   0  1
8
  [ 4] .rodata           PROGBITS        0000000000406000 006000 000cba 00   A  0   0 32
9
  [ 7] .fini_array       FINI_ARRAY      0000000000407fc8 006fc8 000008 08  WA  0   0  8
10
  [ 8] .data.rel.ro      PROGBITS        0000000000407fd0 006fd0 000010 00  WA  0   0  8
11
  [11] .data             PROGBITS        0000000000408000 007000 000110 00  WA  0   0 32
12
  [12] .bss              NOBITS          0000000000408120 007110 000838 00  WA  0   0 32
13
$ readelf -lW syn | grep LOAD
14
  LOAD           0x000000 0x0000000000400000 0x0000000000400000 0x000190 0x000190 R   0x1000
15
  LOAD           0x001000 0x0000000000401000 0x0000000000401000 0x004947 0x004947 R E 0x1000
16
  LOAD           0x006000 0x0000000000406000 0x0000000000406000 0x000cf4 0x000cf4 R   0x1000
17
  LOAD           0x006fc0 0x0000000000407fc0 0x0000000000407fc0 0x000150 0x000998 RW  0x1000

四个地址都对得上。__ehdr_start 是第一个 LOAD 段的起点，ELF 头本身就放在那里，所以能读出魔数 ELF。etext 是可执行段的末尾，0x401000 + 0x4947 = 0x405947，也就是 .fini 的结尾。edata 是 .data 的结尾 0x408000 + 0x110。end 是读写段在内存里的末尾 0x407fc0 + 0x998，.bss 也算在内。

GNU ld 的这些定义写在它的默认链接器脚本里（链接器脚本是告诉链接器怎样排布输出的小程序，第 5 章讲基本语法，ld --verbose 能打印出默认的那一份）：

1
  PROVIDE (etext = .);
2
  _edata = .;
3
  PROVIDE (edata = .);
4
  _end = .;
5
  PROVIDE (end = .);

. 是脚本里"当前地址"的意思。PROVIDE 只在有人引用、却没有任何输入定义这个名字时才生效，所以它在符号解析里的地位比任何真实定义都低。程序自己写一个 int end = 3;，链接器就不再提供 end，nm 里的 end 指向程序的变量，GNU ld 和 lld 都是这样；没用 PROVIDE 的 _end 则照常由 GNU ld 定义。lld 没有默认脚本，在代码里实现同样的语义，只在被引用时才定义这些名字。

同一类的还有几组：

• _GLOBAL_OFFSET_TABLE_ 指向 GOT，汇编代码按它算各个 GOT 项的位置，第 7 章讲 GOT 时会用到。被引用时，两个链接器都把它定义成本地符号，lld 放在 .got.plt 的开头；
• __start_节名 和 __stop_节名 标出一个输出节的首尾，节名必须是合法的 C 标识符，第 5 章细讲；
• _binary_文件名_start、_end、_size 在用 -b binary 把任意文件当作数据链接进来时生成，第 10 章细讲。

C 代码引用这类符号，惯用 extern char end[]; 这种数组写法。链接器给的只是一个地址，那里没有属于这个名字的存储，写成数组以后 end 本身就是那个地址，不会误去读它的"值"。xv6 内核就是这样用的：kernel/kalloc.c 声明 extern char end[]; // first address after kernel.，初始化时调用 freerange(end, (void *)PHYSTOP)，把内核映像之后到物理内存上限之间的每一页交给页分配器，而 end 来自 kernel/kernel.ld 末尾的 PROVIDE(end = .);（xv6-riscv kalloc.c、kernel.ld）。内核要知道自己在哪里结束，才能把剩下的内存分出去，这个地址只有链接器知道。

把规则收进一张表的格子里

前面的规则是一条条看来的，在链接器内部，它们都落在同一个数据结构上。lld 的全局符号表里，每个名字在任何时刻都处于几种状态之一（lld/ELF/Symbols.h）：Undefined（有人引用、还没定义）、Lazy（定义在某个还没拉进来的库成员里）、Shared（定义在某个共享库里）、Common（common 符号）、Defined（目标文件里的普通定义，强或弱）。每读到一个文件里的一个符号，就用"新来的那一项"和"表里现有的状态"做一次合并，合并规则写在 Symbols.cpp 的几个 resolve 函数里。本章前面给出的每一种输入都可以归结为这几条规则：

• 现有 Undefined，新来 Lazy；或者现有 Lazy，新来 Undefined：拉取那个库成员。现有状态如果是弱的 Undefined，源码注释写着"An undefined weak will not extract archive members"，只记下这个名字有个惰性定义，不拉取，这就是 hook 没被拉进来的原因。
• 现有已经是 Defined，新来 Lazy：什么也不做。弱定义的 counter 挡住了 libcnt.a 里的强定义，走的就是这条路。
• 现有 Defined，新来 Defined：函数 shouldReplace 只在"现有的不是 GLOBAL、新来的是 GLOBAL"时替换，也就是弱让强，两个都是弱的保留先来的；两个都是强的情况由另外的检查报成重复定义，下面马上会看到它的一个例外。合并时可见性也取两者中最严的一档，这同样是 gABI 的规则。
• 现有 Common，新来一个非弱的 Defined：被替换；现有的是弱的 Defined，新来 Common：也被替换，这就是谜题第 5 行倒过来链接时 common 胜出的原因；两个 Common 合并时取较大的尺寸。
• 现有 Shared，新来 Defined：被替换，这就是目标文件优先于共享库。

gABI 对同名的 STB_GLOBAL 定义没有留例外。可报重复定义的函数 reportDuplicate 在报错之前有几处放行，其中一处是给绝对符号的。绝对符号的所属节是特殊节号 SHN_ABS（readelf 显示为 ABS），值就是一个固定的数，不属于任何节，也不随链接搬动；汇编里写 .globl lim 加 lim = 5 就得到一个。两个文件各定义一个值相同的 lim，算不算重复定义？LLVM 21.1.8 的 lld/ELF/Symbols.cpp 第 536 至 538 行是这样写的（源码）：

1
  // Allow absolute symbols with the same value for GNU ld compatibility.
2
  if (!d->section && !errSec && errOffset && d->value == errOffset)
3
    return;

d 是表里已有的定义，errSec 和 errOffset 是新来那个定义的节和值。两边都没有节、值相等就放行，注释说这是为了兼容 GNU ld：放过值相同的绝对符号是 GNU ld 的行为，lld 跟着兼容。条件里多出来的 errOffset && 要求新来的值不为 0，于是值同为 0 时 lld 照样报错，GNU ld 不报。下面的 r.o 里只有一个空的 main：

1
$ ld -e main r.o abs_a5.o abs_b5.o; echo $?     # 两个 lim = 5
2
0
3
$ ld.lld -e main r.o abs_a5.o abs_b5.o; echo $?
4
0
5
$ ld -e main r.o abs_a0.o abs_b0.o; echo $?     # 两个 lim = 0
6
0
7
$ ld.lld -e main r.o abs_a0.o abs_b0.o
8
ld.lld: error: duplicate symbol: lim
9
>>> defined in abs_a0.o
10
>>> defined in abs_b0.o
11
$ ld -e main r.o abs_a5.o abs_c6.o              # lim = 5 和 lim = 6
12
ld: abs_c6.o: in function `lim':
13
(*ABS*+0x6): multiple definition of `lim'

值不同时两个链接器都报错。

GNU ld 的实现分散在第 1 章提过的 BFD 库里，结构不同。除了静态库的扫描顺序、为 common 拉成员、值为 0 的绝对符号这三处，它在选哪个定义这件事上与 lld 一致，上述规则可以逐一对照实现；报错时机和 -y 的差异见下一节。第 16 章会看到，多线程的链接器还要保证这张表的结果与线程调度无关。

两条最常见的错误

undefined reference（lld 叫 undefined symbol）的意思是：所有输入读完，全局符号表里这个名字仍然只有引用，其中有强引用，而且有重定位要用它（本章“未定义条目什么时候才会报错”一节讨论了诊断的边界）。常见的根因有这几种：

• 定义根本没有参与链接：少写了一个目标文件或一个 -l 库；
• 定义在静态库里，但库排在引用者前面，或者库之间有环（只在 GNU ld 这类传统链接器上出现）；
• 名字对不上：C 代码引用 version，C++ 那边定义的是修饰过的 _Z7versionv，C++ 一侧需要用 extern "C" 关掉名字修饰；
• 定义在另一个模块里，但它是 hidden 的；
• 定义在一个被丢弃的 COMDAT 组里。

名字对不上这一种最容易让人困惑，因为源码里两边写的明明是同一个词。C 文件 cmain.c 调用 version()，定义写在 C++ 文件 ver.cpp 里：

1
$ nm ver.o verc.o
2

3
ver.o:
4
0000000000000000 T _Z7versionv
5

6
verc.o:
7
0000000000000000 T version
8
$ ld -e main cmain.o ver.o
9
ld: cmain.o: in function `main':
10
cmain.c:(.text+0x10): undefined reference to `version'

ver.o 定义的是修饰过的 _Z7versionv（c++filt 还原出来是 version()），C 那边要的是不带修饰的 version，在链接器眼里这是两个毫不相干的字符串。verc.cpp 把定义写成 extern "C" int version()，符号名就成了 version，链接通过。

multiple definition（lld 叫 duplicate symbol）的意思是：同一个名字出现了两个强定义。最常见的来源是把函数或变量的定义写进了头文件，被两个 .c 文件包含；其次是老代码遇上默认的 -fno-common；再就是静态库成员被拉进来时，带进了一个和程序重名的强定义。

两类错误同时存在时，两个链接器报出来的不一样多。da.c 定义 counter 并调用一个没人定义的 missing，db.c 也定义了 counter：

1
$ ld -e main da.o db.o
2
ld: db.o:(.data+0x0): multiple definition of `counter'; da.o:(.data+0x0): first defined here
3
ld: da.o: in function `main':
4
da.c:(.text+0x2): undefined reference to `missing'
5
$ ld.lld -e main da.o db.o
6
ld.lld: error: duplicate symbol: counter
7
>>> defined at da.c
8
>>>            da.o:(counter)
9
>>> defined at db.c
10
>>>            db.o:(.data+0x0)

GNU ld 两条一起报。lld 在符号解析结束时集中报告重复定义，然后检查错误计数，有错就返回（lld/ELF/Driver.cpp 里注释为 "Return if there were name resolution errors." 的那几行，源码），不再去扫描重定位，而未定义符号正是在扫描重定位时才报的；去掉 db.o 再链一次，undefined symbol: missing 才出现。用 lld 时修好一类错误又冒出另一类，不代表刚才的修改引入了新问题。

两个链接器都提供 --allow-multiple-definition（简写 -z muldefs），让重复的强定义不再报错、保留先读到的那个。拿本章开头的 a.o b.o 试，counter 落在 a.o 的定义上，b.o 的那 4 个字节照样留在 .data 里。这个选项只是把错误藏起来，两份定义里哪份被用到，取决于命令行顺序，和前面 ODR 那一节的问题性质相同。

排查时，nm 是第一件工具：对所有相关的目标文件和库运行 nm -A，按名字过滤，看谁是 U（未定义）、谁是 T/D/B（强定义）、谁是 W/V（弱）、谁是 C（common）。第二件是让链接器自己说出它的决定。GNU ld 的 -y 名字（等价于 --trace-symbol=名字）会打印这个名字在解析过程中经过的引用和定义，lld 也支持同一个选项：

1
$ ld -e main main.o libmath.a libscale.a -y scale
2
ld: libmath.a(add.o): reference to scale
3
ld: libscale.a(scale.o): definition of scale

经过编译器驱动程序（第 0 章讲过）时写成 -Wl,-y,scale，-Wl, 后面的内容会原样转交给链接器。

它打印的并不是每个提到这个名字的文件。拿开头那几个 counter 来试，mref.o 只引用，s.o 是强定义，w.o 是弱定义，cm.o 是 -fcommon 编译的 int counter;：

1
$ ld -e main mref.o s.o w.o -y counter
2
ld: mref.o: reference to counter
3
ld: s.o: definition of counter
4
$ ld.lld -e main mref.o s.o w.o -y counter
5
mref.o: reference to counter
6
s.o: definition of counter
7
$ ld.lld -e main mref.o cm.o -y counter
8
mref.o: reference to counter
9
cm.o: common definition of counter
10
cm.o: definition of counter

强定义已经在表里，后来的弱定义被忽略，两个链接器都不打印它；顺序换成 w.o s.o，两行定义都会出现。lld 的定义那几行打在替换表项的函数 overwrite 里（Symbols.h），表项没被换掉就没有输出；引用那几行由 resolve(Undefined) 打印（Symbols.cpp），每个引用都会打，mref.o mref2.o s.o -y counter 里第二个引用者 mref2.o 也有一行。common 在解析结束后被换成 .bss 里的一个普通定义，又换了一次表项，所以多出一行 definition of。GNU ld 链接 mref.o cm.o 只打印一行定义。两者也有不一致的地方：GNU ld 会打印某些被忽略的定义，先 common 后弱定义（cm.o w.o）时打印那个弱定义，先强定义后 common（s.o cm.o）时打印那个 common，lld 两处都不打印。-y 没有列出某个文件，不能说明这个文件没定义它。

-y、前面的映射文件和 --why-extract 合起来，基本能还原链接器在每一步看到了什么。

链接器也允许你从命令行改写解析结果。--defsym=limit=real_limit 直接定义一个符号，让它等于另一个符号的值，链接后 limit 和 real_limit 都在 0x403000。--wrap=malloc 更常用于测试和调试：所有对 malloc 的未定义引用都改成指向 __wrap_malloc，而对 __real_malloc 的引用指向真正的 malloc：

1
$ ld -e main wm.o wr.o --wrap=malloc -o wrp
2
0000000000401000 <main>:
3
  401001:      	movl	$0x10, %edi
4
  401006:      	callq	0x401020 <__wrap_malloc>

main 源码里写的是 malloc(16)，链接后调用的是 __wrap_malloc。ld 手册特别说明，这个替换只作用于未定义的引用（"Only undefined references are replaced by the linker"）：如果 malloc 的定义和调用者在同一个目标文件里，对那个文件来说 malloc 是已定义符号，不是未定义引用，即使目标文件里留着一条 R_X86_64_PLT32 malloc 重定位，--wrap 也不会改它。

从定义到地址

符号解析确定的是引用所对应的定义，以及没有定义时应当如何处理。对来自目标文件的普通定义，结果包含输入文件、所属节和节内偏移；对 common 符号，结果仍是待分配存储的大小与对齐要求。绝对符号已有固定值，不需要安排存储。允许保留的未定义弱引用则按相应重定位规则处理，不能把它当成某个输入节中的定义。

这些结果并不等于最终地址。以静态链接中的普通符号为例，假设它位于某个输入 .text 节内的偏移 8，布局阶段将这个输入节放到输出虚拟地址 0x401020，符号地址才成为 0x401028。这里的 8 相对于输入节起点，0x401020 则属于输出地址空间；文件中的字节偏移是另一种坐标。

解析阶段也可能保留尚未满足的引用。是否报错，要结合引用所在的节是否保留、输出类型及前文讨论的诊断规则判断。输入节是否最终进入输出，还需要垃圾回收等后续步骤决定；解析提供引用关系，布局给存活的内容安排位置，重定位再把所需的数值写入引用处。

因此，“add 定义在 add.o 的 .text 偏移 0”回答的是定义在哪里，还没有回答跳转指令要写什么。确定输出位置后，还要结合重定位类型、加数和写入位置计算结果。下一章将沿着这条关系解释指令字节如何得到最终的值。

练习

答案在章末。Linux 原生命令按本章顺序执行；错误案例也应记录退出状态。

观察

1. 对第 0 章的 main.o、other.o 和 prog 运行 nm -A main.o other.o prog | grep -E ' [xy]$'，再用 musl-gcc -static main.o other.o -o prog -Wl,--trace-symbol=x 重新链接一次。x 在三个文件里各标成什么字母？链接器报告的引用和定义各来自哪个文件？所有输出里有没有一处提到 double？
2. 静态链接这个程序：int main(int argc, char **argv) { return puts(strdup(argv[0])) < 0; }，加上 -Wl,-y,strdup -Wl,-y,malloc。malloc 是谁引用的，由 musl²⁵ libc.a 的哪个成员定义？用 nm 看那个成员，malloc 标成什么字母，这对"程序自己写一个 malloc"意味着什么？
3. 对本章的 syn 运行 nm，etext、edata、end、__ehdr_start 各标成什么字母？

预测

4. 解析结果判定。用 REF(名字.模块) → DEF(名字.模块) 写出每个引用配对到哪个模块的定义，链接失败写 ERROR。所有文件用 clang -O0 编译，默认 -fno-common，按 m1.o、m2.o 的顺序链接，另有说明的除外。

   • (a) m1.c：int buf[4]; int main(void) { return buf[0]; }；m2.c：int buf[8]; int *get(void) { return buf; }。分别回答 -fcommon 和 -fno-common，能链接的话 buf 多大？
   • (b) m1.c：int level = 3; int main(void) { return level; }；m2.c：__attribute__((weak)) int level = 1; int get(void) { return level; }。
   • (c) m1.c：__attribute__((weak)) int f(void) { return 1; } int main(void) { return f(); }；m2.c：__attribute__((weak)) int f(void) { return 2; }。链接顺序是 m2.o、m1.o。
   • (d) m1.c：extern int secret; int main(void) { return secret; }；m2.c：__attribute__((visibility("hidden"))) int secret = 7; int peek(void) { return secret; }。一种做法是把 m2.o 先链成 libm2.so，再链接 m1.o libm2.so；另一种是直接链接 m1.o m2.o。
   • (e) t1.cpp：inline int ver() { return 1; } int from1() { return ver(); } int main() { return from1(); }；t2.cpp：inline int ver() { return 2; } int from2() { return ver(); }。链接顺序 t2.o、t1.o，main 返回几？
   • (f) m1.c：static int n = 1; int main(void) { return n; }；m2.c：int n = 2; int get(void) { return n; }。

5. 静态库最短命令行。main.o 调用 p1，三个库的成员和依赖如下，箭头表示"调用"：

   1
   main.o -> p1
   2
   libp.a:  p1.o (p1 -> q1)    p2.o (p2 -> q2)
   3
   libq.a:  q1.o (q1 -> r1)    q2.o (q2 不调用别人)
   4
   libr.a:  r1.o (r1 -> p2)


   用 GNU ld 时，(a) 每个库可以写多次，最短的命令行是什么？(b) 用 --start-group 怎么写？(c) main.o libp.a libq.a libr.a 报什么错？(d) 换成 lld 呢？

改坏

6. 下面六个程序用 musl-gcc（GCC 15）构建，直接在 Linux 上运行。每个都会在某一步失败：预处理、编译、汇编、链接、加载、运行。判断是哪一步，并预测报错。
   • (a) #include "config.h" 加一个空的 main，目录里没有 config.h。
   • (b) int main(void) { return twice(21); }，前面没有任何声明。
   • (c) int main(void) { __asm__("movq %eax, %rbx"); return 0; }
   • (d) int twice(int x); int main(void) { return twice(21); }，没有别的文件。
   • (e) int foo(void); int main(void) { return foo(); }，链接时用 -L. -lfoo 链到 libfoo.so（动态链接），运行时不设 LD_LIBRARY_PATH。
   • (f) 本章的 fanswer.c 加上 extern int answer; int main(void) { answer = 1; return 0; }，静态链接。

参考

• gABI: Symbol Table（绑定、可见性、弱符号与 common 的规则）
• gABI: Section Groups
• GNU ld 手册：Options（--start-group、-y、--wrap、--warn-common、--defsym）
• lld: --warn-backrefs
• GCC 10 Porting Guide（默认 -fno-common）
• Clang 11 Release Notes
• MaskRay: All about COMMON symbols
• MaskRay: Symbol processing
• Itanium C++ ABI
• cppreference: Definitions and ODR
• CMU 15-213: Linking 讲义（Linker Puzzles、强弱符号的教学术语）与课堂活动
• CS
  第 2 版第 7 章试读、CS
  3e Errata
• GCC: Warning Options（-Wlto-type-mismatch、-Wodr）
• xv6-riscv（kernel/kalloc.c、kernel/kernel.ld）、xv6-public kernel.ld

练习答案
