[链接器的世界-原理篇12] 链接期优化：看见更多代码之后

分开编译既是构建系统的便利，也是优化器的信息边界。编译 main.c 时，声明足以让它调用 util.c 中的函数，却没有提供那个函数的实现。链接器收到两个文件时，实现通常已经成为机器码：符号和重定位可以把调用接通，但函数体中的数据流与控制流不再以编译器原有的形式保存。跨文件内联因此需要一种比“接通调用”更深入的协作。

链接期优化（Link-Time Optimization，LTO¹）将这条边界后移。编译阶段保留编译器仍能分析的程序表示，即 IR；链接器确定每个名字对应的定义及其对外可见性，编译器再依据这些约束优化程序并生成机器码。源文件仍然分开组织，优化器却可以利用跨文件的信息。

LTO、GC 与 ICF 都可能减少输出中的代码，但依据不同：LTO 改写程序表示，GC 删除不可达的节，ICF 合并可以共享存储的等价节。理解它们，需要区分定义选择、引用关系与输出布局；这些基础分别见原理篇 03和原理篇 05。本章从一个跨文件调用出发，解释这种分工，再讨论 ThinLTO 的可扩展性、ICF 的正确性条件，以及函数布局对局部性的影响。

一次跨文件调用怎样消失

下面的 main.c 在循环中调用 scale，util.c 定义 scale，以及两个没有被本程序调用的函数。它们让两种变化可以分别观察：调用能否被展开，未使用的定义能否被删除。

1
// main.c
2
int scale(int x);
3

4
int main(int argc, char **argv) {
5
    unsigned s = 0;
6
    for (int i = 0; i < 400000000; i++)
7
        s += scale(i ^ argc);
8
    return s >> 24;
9
}

1
// util.c
2
int scale(int x) { return 3 * x + 1; }
3

4
int twice(int x) { return 2 * x; }
5

6
unsigned checksum(const unsigned char *p, int n) {
7
    unsigned h = 2166136261u;
8
    for (int i = 0; i < n; i++)
9
        h = (h ^ p[i]) * 16777619u;
10
    return h;
11
}

分开编译、各自 -O2 的时候，编译器在 main.c 里只看到 scale 的声明，看不到函数体，在这个例子中会保留一次函数调用；它也没法把 scale 内联（inline，把被调函数的函数体直接抄进调用处，省掉调用本身，还让两边的代码可以合在一起继续优化）。在 util.c 里，它不知道别的文件会不会调用 twice 和 checksum，只好都留着。

给两次编译加上启用链接期优化的 -flto，再把产物交给支持这种输入的 ld.lld，可以对照四个符号的去留与 main 的指令变化。

以下结果来自 x86-64 Linux：Ubuntu 26.04，Clang/LLD 21.1.8、GCC² 15.2、GNU³ binutils⁴ 2.46。link_musl 表示一个已经配置好的 shell 辅助函数：它把输入交给本机 Linux 的 musl 启动对象、libc 和 ld.lld，等价于 ld.lld -static crt1.o crti.o 输入… -lc crtn.o。启动对象和库的具体安装位置属于系统配置，不影响下面对 IR、符号可见性和输出的分析；编译器、链接器和产物都直接在这台 Linux 上运行。下面只使用这个辅助函数的输入输出契约：

1
$ # set the variables required by the commands below
2
$ mkdir -p "$W/puzzle"
3
$ # 将两份源文件复制到临时目录
4
$ cd "$W/puzzle"
5
$ clang -fno-pie -O2 -c main.c -o main.o
6
$ clang -fno-pie -O2 -c util.c -o util.o
7
$ link_musl plain main.o util.o
8
$ clang -fno-pie -O2 -flto -c main.c -o main.lto.o
9
$ clang -fno-pie -O2 -flto -c util.c -o util.lto.o
10
$ link_musl lto main.lto.o util.lto.o
11
$ llvm-nm -S plain | grep -E ' (main|scale|twice|checksum)$'
12
0000000000201330 0000000000000095 T checksum
13
00000000002012d0 0000000000000032 T main
14
0000000000201310 0000000000000006 T scale
15
0000000000201320 0000000000000004 T twice
16
$ llvm-nm -S lto | grep -E ' (main|scale|twice|checksum)$'
17
0000000000201a30 00000000000000a0 T main
18
$ llvm-size plain lto
19
   text	   data	    bss	    dec	    hex	filename
20
   2408	     40	   1768	   4216	   1078	plain
21
   2282	     40	   1896	   4218	   107a	lto

开了 LTO 的产物里只剩 main。scale 被内联进了 main，自己的函数体随即没了用处；twice 和 checksum 从头到尾没人调用，也被删掉了。main 本身从 0x32 字节涨到 0xa0 字节，因为内联之后循环体里没有了调用，编译器可以对它做向量化（vectorization，将多个相同操作合并处理）。这里用到 x86 的 SSE 指令族：SIMD 是“单条指令处理多个数据”的执行方式，示例中的 128 位向量寄存器可容纳四个 32 位整数，因而一次加法能同时处理四项：

1
$ llvm-objdump -d --no-show-raw-insn --disassemble-symbols=main plain
2
00000000002012d0 <main>:
3
  ...
4
  2012e0:      	movl	%r14d, %edi
5
  2012e3:      	xorl	%ebp, %edi
6
  2012e5:      	callq	0x201310 <scale>
7
  2012ea:      	addl	%eax, %ebx
8
  ...
9
$ llvm-objdump -d --no-show-raw-insn --disassemble-symbols=main lto
10
0000000000201a30 <main>:
11
  201a30:      	movd	%edi, %xmm0
12
  201a34:      	pshufd	$0x0, %xmm0, %xmm1      # xmm1 = xmm0[0,0,0,0]
13
  ...
14
  201a70:      	movdqa	%xmm2, %xmm7
15
  201a74:      	paddd	%xmm3, %xmm7
16
  ...
17
  201aad:      	addl	$-0x8, %eax
18
  201ab0:      	jne	0x201a70 <main+0x40>

llvm-size 的 text 一栏减少了 126 字节。它统计的不只是 .text，还包含其他可分配、不可写的节；同时，bss 从 1768 增到 1896，不能只看 text 就断言全部内存占用一定减少。

两份 ELF⁵ 直接在 Linux 上执行，返回码均为 110，即 s >> 24 的结果。本次两次 Clang⁶ 对照为普通版本 0.83、0.77 秒，LTO 版本 0.09、0.06 秒。同机 GCC 的三次对照为 0.722、0.897、0.968 秒与 0.321、0.309、0.312 秒。具体时间受同机负载和编译器生成的循环影响，适合说明这个例子的优化效果，不能当成 LTO 的固定提速比例。

GCC 的 size 对照为：

1
   text    data    bss    dec    hex filename
2
   1494     544      8   2046    7fe a_plain
3
   1265     544      8   1817    719 a_lto

这也不是“LTO 总让程序变小”。. 其他包含更激进内联的输入可能让 text 增长，因为内联会复制代码。开头的问题仍然是：.o 中装了什么，为什么链接时能做跨文件优化，以及哪些全局定义确实可以删掉？

把机器码生成推迟到链接阶段

在本例的 Clang 配置中，打开 -flto 后，-c 产生的 .o 已不再是第 2 章拆开过的普通 ELF 目标文件。扩展名仍是 .o，内容却变了：

1
$ file main.o main.lto.o
2
main.o:     ELF 64-bit LSB relocatable, x86-64, version 1 (SYSV), not stripped
3
main.lto.o: LLVM IR bitcode
4
$ xxd main.lto.o | head -1
5
00000000: 4243 c0de 3514 0000 0500 0000 620c 3024  BC..5.......b.0$
6
$ readelf -h main.lto.o
7
readelf: Error: This is a LLVM bitcode file - try using llvm-bcanalyzer
8
$ stat -c '%n: %s bytes' main.o main.lto.o
9
main.lto.o: 2768 bytes
10
main.o: 1144 bytes

IR⁷（intermediate representation，中间表示）是编译器内部介于源码和机器码之间的那层代码，编译器可以在这一层表达数据流和控制流，执行内联、常量传播等优化；生成目标指令之后仍可能有其他优化，不能把所有优化都归到同一层。LLVM⁸ 的 IR 有文本和二进制两种写法，二进制的那种叫 bitcode，文件以 BC 加 0xC0DE 四个字节开头。GNU readelf 认得这个魔数，直接让你去用 llvm-bcanalyzer。用 llvm-dis 把它还原成文本，能看到 scale 还是一条乘法加一条加法，没有任何 x86 指令：

1
$ llvm-dis util.lto.o -o - | grep -A4 '@scale'
2
define dso_local range(i32 -2147483647, -2147483648) i32 @scale(i32 noundef %0) local_unnamed_addr #0 {
3
  %2 = mul nsw i32 %0, 3
4
  %3 = add nsw i32 %2, 1
5
  ret i32 %3
6
}

机器码要等到链接时才生成，这就回答了开头的例子的第一问：编译器在 -c 阶段仍会做一部分优化，但没有把这份程序表示彻底降成机器码；本例使用完整 LTO，链接时参与这次优化的 IR 模块合到一起，scale 的函数体就在 main 旁边，内联成了一次普通的模块内优化。

链接器要拿这份文件做符号解析，就得知道它定义和引用了哪些名字。llvm-bcanalyzer 能列出 bitcode 里的各个块（block，bitcode 的基本组织单位，类似 ELF 的节）：

1
$ llvm-bcanalyzer -dump main.lto.o | grep -oE '^ *<[A-Z_]+BLOCK' | sort | uniq -c
2
...
3
   1   <FULL_LTO_GLOBALVAL_SUMMARY_BLOCK
4
   1   <FUNCTION_BLOCK
5
   ...
6
   1 <IDENTIFICATION_BLOCK
7
   1 <MODULE_BLOCK
8
   1 <STRTAB_BLOCK
9
   1 <SYMTAB_BLOCK
10
$ llvm-bcanalyzer -dump util.lto.o | grep -A1 -m1 IDENTIFICATION_BLOCK
11
<IDENTIFICATION_BLOCK_ID NumWords=5 BlockCodeSize=5>
12
  <STRING abbrevid=4 op0=76 op1=76 op2=86 ... /> record string = 'LLVM21.1.8'
13
$ llvm-nm main.lto.o util.lto.o
14
main.lto.o:
15
---------------- T main
16
                 U scale
17

18
util.lto.o:
19
---------------- T checksum
20
---------------- T scale
21
---------------- T twice

SYMTAB_BLOCK 是一张预先算好的符号表，链接器不必解析整个模块就能读到符号的名字和属性，llvm-nm 读的就是它，地址一栏是一排横线，因为这时还没有地址。

GCC 的做法：.gnu.lto_ 节与 slim、fat 两种对象

GCC 走了另一条路：LTO 对象仍然是 ELF，IR 放在一组以 .gnu.lto_ 开头的节里。GCC 的 IR 叫 GIMPLE，它和 LLVM IR 一样介于源码和机器码之间。用 Linux 本机 GCC 15.2 编 util.c：

1
$ gcc -O2 -flto -c util.c -o util.slim.o
2
$ gcc -O2 -flto -c main.c -o main.slim.o
3
$ gcc -O2 -flto -ffat-lto-objects -c util.c -o util.fat.o
4
$ gcc -O2 -c util.c -o util.gcc.o
5
$ stat -c '%n: %s bytes' util.fat.o util.gcc.o util.slim.o
6
util.fat.o: 5664 bytes
7
util.gcc.o: 1440 bytes
8
util.slim.o: 5168 bytes
9
$ readelf -SW util.slim.o
10
（节选）
11
  [Nr] Name              Type            Address          Off    Size   ES Flg Lk Inf Al
12
  [ 1] .text             PROGBITS        0000000000000000 000040 000000 00  AX  0   0  1
13
  [ 7] .gnu.lto_.inline.ce6e4b4d6bbe9a11 PROGBITS        0000000000000000 0000a3 000063 00   E  0   0  1
14
  [12] .gnu.lto_scale.0.ce6e4b4d6bbe9a11 PROGBITS        0000000000000000 000199 0000fb 00   E  0   0  1
15
  [13] .gnu.lto_twice.1.ce6e4b4d6bbe9a11 PROGBITS        0000000000000000 000294 0000ea 00   E  0   0  1
16
  [14] .gnu.lto_checksum.2.ce6e4b4d6bbe9a11 PROGBITS        0000000000000000 00037e 000230 00   E  0   0  1
17
  [18] .gnu.lto_.symtab.ce6e4b4d6bbe9a11 PROGBITS        0000000000000000 000905 000042 00   E  0   0  1
18
$ readelf -sW util.slim.o | tail -1
19
2: 0000000000000001     1 OBJECT  GLOBAL DEFAULT  COM __gnu_lto_slim
20
$ readelf -SW util.fat.o | grep ' .text'
21
[ 1] .text             PROGBITS        0000000000000000 000040 00005e 00  AX  0   0 32

每个函数的 GIMPLE 占一个节（.gnu.lto_scale.0.…），另有内联摘要、符号表、编译选项等节；节名末尾那串十六进制数，本次 slim 对象是 ce6e4b4d6bbe9a11；同一个文件连续编译两次，也会生成不同的后缀；加上 -frandom-seed=x 再编两次，产物逐字节相同（GCC 文档的 Developer Options 说这个种子用于生成"每个编译出的文件都必须不同"的名字）。这些节都带 E 标志，也就是第 5 章见过的 SHF_EXCLUDE，不进最终输出。

默认的 slim（瘦）对象里 .text 长度为 0，ELF 符号表里除了文件名只有一个 common 符号 __gnu_lto_slim，作用是做个记号，scale、twice、checksum 都不在 ELF 符号表里。所以不认识 GCC LTO 的工具读它会扑空。-ffat-lto-objects 生成 fat（胖）对象，GIMPLE 之外还带一份完整的机器码（.text 有 0x5e 字节），不做 LTO 的链接器也能用它，代价是同时保留两种表示，增加编译工作和文件大小，耗时并不保证恰好翻倍。GCC 4.9 的发布说明写的是"When using a linker plugin, compiling with the -flto option now generates slim object files"，也就是说，在用链接器插件的前提下，从这一版起默认生成 slim 对象（GCC 4.9 Release Notes，GCC: Optimize Options 的 -ffat-lto-objects 一项）。

GNU nm 能读出 slim 对象里的符号，是因为它会自动从 lib/bfd-plugins/ 目录加载 GCC 的插件（plugin，一个由编译器提供、在运行时被 binutils 工具加载的共享库，替它们读懂 IR）；不让它加载，就读不出来：

1
$ nm util.slim.o
2
00000000 T checksum
3
00000000 T scale
4
00000000 T twice
5
$ nm --plugin /dev/null util.slim.o
6
nm: util.slim.o: plugin needed to handle lto object
7
0000000000000001 C __gnu_lto_slim

链接器在 LTO 里做什么

先把三个角色分开：编译器前端从源码生成 IR；链接器决定全局名字由谁提供、哪些引用必须保留；编译器的 LTO 后端在这些约束下优化 IR 并生成机器码。IR 是还保留函数体和运算关系的程序表示，bitcode 是 LLVM 保存这种表示的文件编码；它不是一个尚未填写地址的机器码节。

普通链接收到的函数已经是机器码，只能依据符号与重定位连接它们。本例的 LTO 输入还保留 scale 的计算，后端因此可以把它放进 main 的循环，再删除没有外部使用者的独立定义。这个删除需要全局选择提供依据，不能仅凭“当前 IR 中没人调用”就判断一个公开接口无用。

阶段	输入	本例中可以确定什么	交给下一阶段什么
符号选择	IR 符号与普通对象中的引用	main 被启动代码使用；scale 的定义来自 util.lto.o	每个名字的选择和对外可见性
优化与代码生成	IR 函数体及上述选择	哪些调用可以内联、哪些定义可以内部化或移除	普通 ELF 可重定位对象 lto.lto.o
常规链接	新对象与其余输入	输出位置、最终地址和待填写字段	可执行 ELF

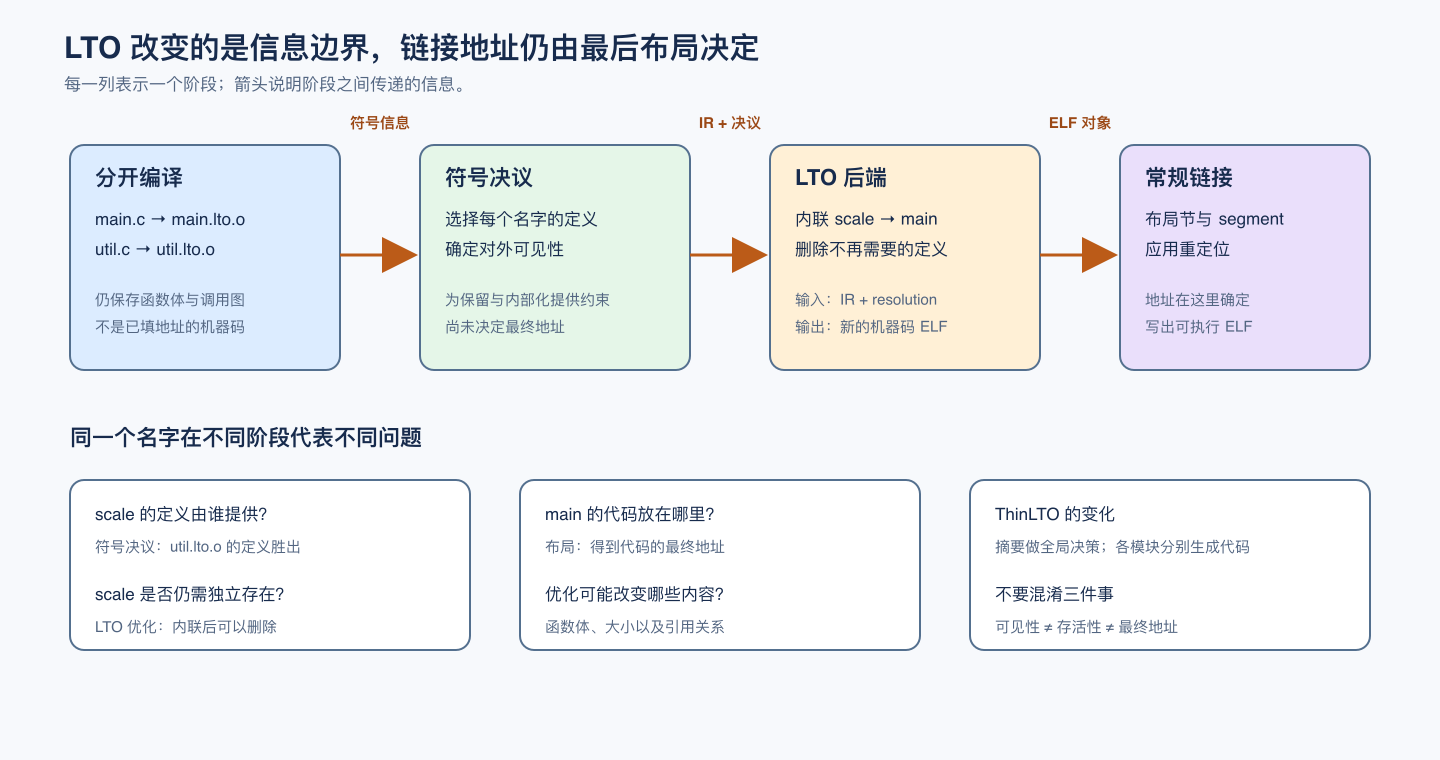

LTO 的四阶段信息流

符号的选择身份先确定，不表示最终地址已经确定。优化可能改变函数大小、生成新引用；输出地址需要后续布局。下面的 resolution 文件记录第一行的选择，中间 bitcode 文件展示第二行的变化，链接 map 展示第三行的布局。依照这三个观察点读输出，就能区分“谁选择定义”和“谁改写函数”。LLVM 的 LTO 协作设计描述了这种分工。

具体流程分成三步。

第一步照常做符号解析。bitcode 文件和普通目标文件一起参加第 3 章那套规则：强弱定义、COMDAT⁹、静态库按需拉取，全都一样。区别只在于 bitcode 文件的符号表来自上一节的 SYMTAB_BLOCK，链接器不懂它的代码，只知道名字和属性。

第二步，链接器把解析结果告诉 LTO 后端。LTO 后端就是编译器的优化器加代码生成器，lld 里它是同一个进程里的 LLVM 库。对 bitcode 里的每个符号，链接器要回答几个问题：这个定义是不是被选中的那一个；它在运行时会不会被别的模块替换掉；除了 bitcode 内部，还有没有别人看得到它。lld 的 --save-temps 会把这些回答写进一个文本文件：

1
$ link_musl lto main.lto.o util.lto.o --save-temps
2
$ cat lto.resolution.txt
3
main.lto.o
4
-r=main.lto.o,main,plx
5
-r=main.lto.o,scale,l
6
util.lto.o
7
-r=util.lto.o,scale,pl
8
-r=util.lto.o,twice,pl
9
-r=util.lto.o,checksum,pl

每行是"文件，符号，标志"。llvm-lto2 run --help 对三个字母的解释是：p 是 prevailing，链接器选中了这个定义，同名的其他定义（比如第 3 章的 COMDAT 副本、被强定义压住的弱定义）都要丢弃；l 是 local，这个定义在运行时不会被替换，并且就在这次链接的产物里，对应第 3 章讲可见性时说的"不会被顶替"；x 是 externally visible，bitcode 以外还有人看得见它。main 有 x，因为引用它的是 crt1.o，一个普通的 ELF 目标文件。main.lto.o 里的 scale 只是一个引用，没有 p；它带 l，是说这个引用最终配上的定义就在本次链接里，不会跑到共享库去。

twice、checksum 和 util.lto.o 里的 scale 都是 pl，没有 x，这就回答了开头的例子的第二问：它们虽然是全局符号，但除了 bitcode 内部谁也看不到，LTO 后端可以把它们内部化（internalize），也就是改成相当于 C 里的 static，之后有没有人用、要不要保留，就和一个文件内的 static 函数一样由优化器自己决定。LLVM 21.1.8 的 LTO.cpp 里，标了"对外可见"或者带 used 属性的符号会被放进 External 一组，其余符号在 runRegularLTO 里被设成 InternalLinkage。在这之前，LTO::run 还会借助摘要先算一遍存活性，从根出发标记，和第 5 章的 --gc-sections 是同一个思路，只是粒度从节变成了函数和全局变量。--save-temps 留下的几个中间文件正好对应这几步：

1
$ ls
2
lto  lto.0.0.preopt.bc  lto.0.2.internalize.bc  lto.0.4.opt.bc  lto.0.5.precodegen.bc
3
lto.lto.o  lto.resolution.txt  main.lto.o  util.lto.o
4
$ llvm-dis lto.0.0.preopt.bc -o - | grep -E '^define'
5
define dso_local range(i32 0, 256) i32 @main(i32 noundef %0, ptr noundef readnone captures(none) %1) local_unnamed_addr #0 {
6
define dso_local range(i32 -2147483647, -2147483648) i32 @scale(i32 noundef %0) local_unnamed_addr #1 {
7
$ llvm-dis lto.0.2.internalize.bc -o - | grep -E '^define'
8
define dso_local range(i32 0, 256) i32 @main(i32 noundef %0, ptr noundef readnone captures(none) %1) #0 {
9
define internal range(i32 -2147483647, -2147483648) i32 @scale(i32 noundef %0) #1 {
10
$ llvm-dis lto.0.4.opt.bc -o - | grep -E '^define'
11
define dso_local range(i32 0, 256) i32 @main(i32 noundef %0, ptr noundef readnone captures(none) %1) local_unnamed_addr #0 {
12
$ file lto.lto.o
13
lto.lto.o: ELF 64-bit LSB relocatable, x86-64, version 1 (SYSV), not stripped

读这段 IR 输出，先看 define 后的函数名和 internal 标记：define 表示函数体在这里有定义，internal 将名字限制在该 IR 模块内。参数属性与 range 等优化提示不是判断本次函数去留的必要条件。

preopt 是两个模块合并之后、优化之前的样子，twice 和 checksum 已经不在了，存活性分析在合并时就把它们挡在了外面。internalize 里 scale 变成 internal，但函数体仍存在；这一步改变可见性，不等于已经删除。opt 是优化之后，scale 内联完才不再有独立定义。最后的 lto.lto.o 是普通的可重定位 ELF 文件，后续才对它进行布局与重定位。

第三步，链接器接收 LTO 生成的本机目标文件，处理其中的定义和引用，再进行布局、重定位、写文件。代码生成也可能新增运行库函数引用，所以“优化前已做符号解析”不表示后面永远不再处理符号；LLVM 的 LTO 设计文档把生成本机代码后的再次符号处理列为协作过程的一部分。这也是开头的例子里 main 的地址从 0x2012d0 挪到 0x201a30 的原因。用 -Map（第 5 章）看，普通链接时 main.o 的 .text 排在 libc 成员前面，LTO 链接时 lto.lto.o:(.text.main) 排在了 libc 的所有成员后面：lld 是在处理完全部输入之后才把 LTO 的产物加进来的。开头的例子的第三问也有了答案。删掉 scale 是安全的，因为链接器确认过没有普通目标文件、没有动态符号表在看它；如果这个判断错了，显式引用可能报 undefined symbol，仅在运行时按名字查找的接口也可能直到运行时才失败。

插件接口与内嵌

lld 是 LLVM 项目的一部分，直接把 LLVM 库链接进自己，bitcode 只是它能识别的一种输入文件。GNU ld 和 gold 通过插件接口与编译器协作：链接器在运行时用 dlopen 加载编译器提供的插件，双方通过一组约定的回调交换信息（GCC wiki: LTO plugin API）。这套接口先在 gold 里实现，ChangeLog 记着 Cary Coutant 在 2008 年 9 月加入了 plugin.cc（gold/ChangeLog-0815）；GNU ld 的 plugin.c 是 Dave Korn 在 2010 年 10 月加的（ld/ChangeLog-2010）。交互的顺序是：链接器加载插件后先调用它的 onload，插件借机登记自己的回调；链接器每打开一个输入文件，就调用插件的 claim_file 问"这个文件你要不要"，插件认领 LTO 对象，用 add_symbols 报告其中的符号；所有输入读完以后，链接器调用插件的 all_symbols_read，插件通过 get_symbols 取回每个符号的解析结果，运行编译器后端，再用 add_input_file 把生成的目标文件交还链接器。

GCC 的插件叫 liblto_plugin.so，LLVM 的叫 LLVMgold.so。用 GCC 驱动链接时加 -v 能看到它是怎么把插件传给链接器的：

1
$ gcc -O2 -flto -static main.slim.o util.slim.o -o g_lto -v
2
...
3
collect2 -plugin /usr/libexec/gcc/x86_64-linux-gnu/15/liblto_plugin.so
4
  -plugin-opt=/usr/libexec/gcc/x86_64-linux-gnu/15/lto-wrapper
5
  -plugin-opt=-fresolution=$TMPDIR/cc-resolution.res
6
  -plugin-opt=-pass-through=-lgcc
7
  ...
8
$ file /usr/libexec/gcc/x86_64-linux-gnu/15/liblto_plugin.so
9
...liblto_plugin.so: ELF 64-bit LSB shared object, x86-64
10
$ nm g_lto | grep -E ' (main|scale|twice|checksum)$'
11
00000000004016e0 T main

collect2¹⁰ 是 GCC 包在链接器外面的一层，这里最终调用本机 GNU ld 2.46。插件位于 /usr/libexec/gcc/x86_64-linux-gnu/15/liblto_plugin.so，本身也是 x86-64 ELF 共享对象，因为它要被运行中的链接器加载。lto-wrapper 是插件调起的下一个程序，它再去调用 GCC 做 LTO 的那个编译器本体 lto1。结果和 lld 一样，只剩 main。-fresolution 指向的那个文件就是 GCC 版的解析结果，加 -save-temps 可以把它留下来：

1
$ gcc -O2 -flto -static -save-temps main.slim.o util.slim.o -o g
2
$ cat g.res
3
2
4
main.slim.o 2
5
204 6e2bab631856fa31 PREVAILING_DEF main
6
208 6e2bab631856fa31 RESOLVED_IR scale
7
util.slim.o 3
8
202 20956cafc9f8deba PREVAILING_DEF_IRONLY scale
9
204 20956cafc9f8deba PREVAILING_DEF_IRONLY twice
10
209 20956cafc9f8deba PREVAILING_DEF_IRONLY checksum

PREVAILING_DEF_IRONLY 是"选中的定义，并且只有 IR 在用"，相当于 lld 的 pl 不带 x；main 被 crt1.o 引用，所以是不带 IRONLY 的 PREVAILING_DEF。名字不同，问的是同一件事。同一份 GCC 插件也能交给 gold；本机使用 -fuse-ld=gold 的对照同样只留下 main。/usr/lib/bfd-plugins/ 中可见 liblto_plugin.so 与 LLVMgold-21.so，自动加载插件的能力会影响 ar¹¹、nm¹² 能否识别 bitcode，所以必须查看实际安装环境。

看中间产物

用 clang 当驱动时写 -Wl,--save-temps（lld 也接受兼容 gold 插件的写法 -plugin-opt=save-temps），用 GCC 当驱动时写 -save-temps，后者会留下 .res 和 GCC 后端输出的汇编。排查只在 LTO 下出现的问题，第一件事通常是看 resolution 文件：一个本该保留的符号如果没有 x（在 GCC 里标成了 IRONLY），优化器删掉它就是合规的。

第 11 章结尾说过，调试信息在 LTO 里还会再出现一次。给开头的例子加上 -g 再编一次，bitcode 里的调试信息只是 IR 元数据，没有任何 .debug_* 节，DWARF¹³ 要等后端生成代码时才写出来（示例）：

1
$ clang -fno-pie -O2 -g -flto -c main.c -o main.o
2
$ clang -fno-pie -O2 -g -flto -c util.c -o util.o
3
$ llvm-dis main.o -o - | grep -E '^!.* = distinct !DICompileUnit|^!.* = distinct !DISubprogram'
4
!0 = distinct !DICompileUnit(language: DW_LANG_C11, file: !1, producer: "Ubuntu clang version 21.1.8 (6ubuntu1)", isOptimized: true, ...)
5
!9 = distinct !DISubprogram(name: "main", scope: !1, file: !1, line: 4, ...)
6
$ link_musl prog main.o util.o --save-temps
7
$ llvm-readelf -SW prog.lto.o | grep -E '\.debug_'
8
[ 6] .debug_abbrev     PROGBITS        0000000000000000 000110 0000cd 00      0   0  1
9
  [ 7] .debug_info       PROGBITS        0000000000000000 0001dd 0000b4 00      0   0  1
10
  [ 8] .rela.debug_info  RELA            0000000000000000 0006a0 000120 18   I 22   7  8
11
  [ 9] .debug_str_offsets PROGBITS       0000000000000000 000291 000040 00      0   0  1
12
  [10] .rela.debug_str_offsets RELA      0000000000000000 0007c0 000150 18   I 22   9  8
13
  [11] .debug_str        PROGBITS        0000000000000000 0002d1 000084 01  MS  0   0  1
14
  [12] .debug_addr       PROGBITS        0000000000000000 000355 000020 00      0   0  1
15
  [13] .rela.debug_addr  RELA            0000000000000000 000910 000048 18   I 22  12  8
16
  [18] .debug_line       PROGBITS        0000000000000000 0003f8 0000dd 00      0   0  1
17
  [19] .rela.debug_line  RELA            0000000000000000 000970 000090 18   I 22  18  8
18
  [20] .debug_line_str   PROGBITS        0000000000000000 0004d5 00002c 01  MS  0   0  1
19
$ llvm-dwarfdump --debug-info prog.lto.o | grep -E 'DW_TAG_(compile_unit|subprogram|inlined_subroutine)|DW_AT_abstract_origin|DW_AT_name\t\("(main|util)\.c"\)|DW_AT_name\t\("(main|scale)"\)'
20
0x0000000c: DW_TAG_compile_unit
21
              DW_AT_name	("main.c")
22
0x00000023:   DW_TAG_subprogram
23
                DW_AT_name	("main")
24
0x0000005e:       DW_TAG_inlined_subroutine
25
                    DW_AT_abstract_origin	(0x000000000000009e "scale")
26
0x0000008c: DW_TAG_compile_unit
27
              DW_AT_name	("util.c")
28
0x0000009e:   DW_TAG_subprogram
29
                DW_AT_name	("scale")

DICompileUnit、DISubprogram 是 LLVM 用来记录编译单元和函数的元数据节点，到了 prog.lto.o 里才变成 DWARF。合并后的模块仍然保留两个编译单元，main.c 的 main 下面挂着一个 DW_TAG_inlined_subroutine，表示这里内联了一份 scale，它的 DW_AT_abstract_origin 指向 util.c 那个编译单元里的 scale：这是由这次跨文件内联产生的跨编译单元引用；普通分开编译时看不到 scale 的函数体，也就不会为这个调用生成相同的内联记录。

哪些符号必须保留

符号决议给优化提供了边界：哪些定义在 bitcode 之外仍有人使用，哪些引用已经确定绑定到当前定义。只在优化范围内部使用的实体可能被内部化，进而更自由地删除或改变调用方式；内联本身则不一定要求内部化，保留外部定义的同时也可以优化已知调用。判断偏保守，优化就打折扣；判断错了，程序就链接不上，或者链接上了运行时找不到符号。下面几种情况都会改变这个判断。

动态导出与版本脚本

开头的例子生成的是静态可执行文件，没有动态符号表，"bitcode 之外"只剩下普通目标文件。程序一旦是动态链接的，就多了一类看客：运行时加载进来的共享库和 dlopen 打开的插件，它们可能按名字找主程序里的函数。可执行文件的动态符号表（第 7 章的 .dynsym）默认只收录被链接进来的共享库引用到的符号，--export-dynamic 扩大导出集合，把符合导出条件的全局符号放进去；hidden 可见性和其他导出约束仍需遵守（ld 手册：Options 的 --export-dynamic 一项）。

1
// app.c
2
int plugin_hook(int x) { return x + 100; }   // 程序里没人调用
3
int helper(int x) { return x * 2; }
4

5
int main(void) { return helper(21); }

1
$ clang -fno-pie -O2 -flto -c app.c -o app.o
2
$ link_musl_dyn app_dyn app.o
3
$ llvm-nm app_dyn | grep -E ' (main|helper|plugin_hook)$'
4
00000000000013d0 T main
5
$ link_musl_dyn app_ed app.o --export-dynamic --save-temps
6
$ cat app_ed.resolution.txt
7
app.o
8
-r=app.o,plugin_hook,plx
9
-r=app.o,helper,plx
10
-r=app.o,main,plx
11
$ llvm-nm -D --defined-only app_ed
12
0000000000001509 T _fini
13
0000000000001506 T _init
14
0000000000001490 T _start
15
00000000000014b0 T _start_c
16
00000000000014f0 T helper
17
0000000000001500 T main
18
00000000000014e0 T plugin_hook

link_musl_dyn 链接的是动态链接 musl¹⁴ 的 PIE¹⁵。不加 --export-dynamic 时，plugin_hook 和 helper 都没有 x，一个被删，一个内联完也被删。加上以后，链接器知道它们会出现在动态符号表里，三个符号全部带上 x，优化器只能留着。helper 仍然被内联进了 main，但它自己的定义也必须保留，因为外面可能有人通过动态符号表调用它。所以一个用 -flto 编译、却又带着 --export-dynamic（或者 -rdynamic）的程序，LTO 能删掉的东西会少很多。

共享库是同一个问题的反面。-shared 的默认行为是导出所有默认可见性的符号，这对 LTO 来说等于"全部有人看"。版本脚本（第 7 章）的 local: * 能把不在名单里的符号收回来：

1
$ cat lib.map
2
{ global: api_get; local: *; };
3
$ clang -fno-pie -O2 -fPIC -flto -c lib.c -o lib.o
4
$ ld.lld -shared lib.o -o lib_all.so
5
$ llvm-nm -D --defined-only lib_all.so
6
00000000000012c0 T api_get
7
00000000000012d0 T impl_detail
8
$ ld.lld -shared --version-script=lib.map lib.o -o lib_map.so
9
$ llvm-nm -D --defined-only lib_map.so
10
0000000000001280 T api_get
11
$ llvm-nm lib_map.so | grep -E 'api_get|impl_detail'
12
0000000000001280 T api_get

没有 LTO 的时候，local: * 只是把 impl_detail 从动态符号表里拿掉，代码还在；有了 LTO，链接器在符号解析阶段就已经知道 impl_detail 不会被导出，告诉了后端，后端把它内部化，没人调用就删了，连 .symtab 里都找不到。第 3 章的 hidden 可见性有类似的效果，而且编译阶段就生效。

内联汇编里的符号

LLVM 不解析函数体里的内联汇编字符串。编译器眼里，asm volatile("call helper2") 就是一段不透明的文本，它不知道这段文本引用了 helper2：

1
// asm_main.c：只在内联汇编里调用 helper2
2
int main(void) {
3
    int r;
4
    __asm__ volatile("call helper2" : "=a"(r) : : "rdi", "rsi", "rdx", "rcx", "r8", "r9", "r10", "r11", "memory");
5
    return r;
6
}

1
// asm_util.c
2
int helper2(void) { return 7; }

1
$ link_musl asm_plain asm_main.o asm_util.o            # 不开 LTO
2
$ link_musl asm_lto asm_main.lto.o asm_util.lto.o --save-temps
3
ld.lld: error: undefined symbol: helper2
4
>>> referenced by ld-temp.o
5
>>>               asm_lto.lto.o:(main)
6
$ cat asm_lto.resolution.txt
7
asm_main.lto.o
8
-r=asm_main.lto.o,main,plx
9
asm_util.lto.o
10
-r=asm_util.lto.o,helper2,pl

不开 LTO 时，asm_main.o 由汇编器生成，汇编器读懂了 call helper2，在 ELF 符号表里留下一个未定义的 helper2，链接毫无问题，运行退出码是 7。开了 LTO，asm_main.lto.o 的符号表里根本没有 helper2，helper2 只有 pl，被内部化后删掉。等 LTO 后端生成机器码，汇编器终于在 lto.lto.o 里看到了 call helper2，这时定义已经没了，于是报告"引用来自 ld-temp.o"。ld-temp.o 是 lld 给 LTO 合并模块起的名字，看到它就知道问题出在 LTO 里面。

这里的 helper2 只返回整数，例子用于观察符号引用何时进入链接器。把普通函数调用藏在内联汇编字符串里，还会绕过编译器对调用约定的处理：栈对齐、寄存器破坏和 red zone 等条件都需要另行满足。实际代码应优先使用 C 调用，或把汇编封装在独立汇编文件中，通过明确的函数接口与 C 连接；保留一个符号并不能自动修复这些调用约定问题。

文件级的汇编，也就是写在函数外面的 __asm__(...)，处理方式不同。LLVM 构建 bitcode 符号表时会把它交给汇编器的解析器过一遍，收集其中定义和引用的符号：

1
// toplevel.c：文件级的汇编里定义一个函数
2
__asm__(".text\n.globl asm_seven\n.type asm_seven,@function\nasm_seven:\n  movl $7, %eax\n  ret\n");

1
$ llvm-nm toplevel.lto.o
2
---------------- T asm_seven
3
$ link_musl top top_main.lto.o toplevel.lto.o && llvm-nm top | grep -E ' (main|asm_seven)$'
4
00000000002019ec T asm_seven
5
0000000000201a00 T main

函数体里的内联汇编则只有等到 LTO 后端生成代码时才被汇编器读到，那时符号解析早已结束。

`attribute((used))`

修好上面那个错误，最直接的办法是告诉编译器"这个函数有人用，只是你看不出来"：

1
// asm_util_used.c
2
__attribute__((used)) int helper2(void) { return 7; }

1
$ link_musl asm_used asm_main.lto.o asm_util_used.lto.o && llvm-nm asm_used | grep -E ' (main|helper2)$'
2
0000000000201a00 T helper2
3
00000000002019f0 T main

used 在 IR 里对应把这个函数放进 @llvm.used 列表。LTO.cpp 判断符号归属时，带 used 的符号和 x 一样被归到 External 一组，不参与内部化，名字也保留下来，汇编里的 call helper2 就能配上。Linux 上直接运行退出码是 7。used 只管编译器和 LTO 这一层：第 5 章的 --gc-sections 是另一回事，要让链接器的 GC¹⁶ 也留下它，在 ELF 上对应的是 retain 属性（SHF_GNU_RETAIN）或者链接器脚本里的 KEEP。

静态库里的 bitcode 成员

归档工具和链接器是两个独立的读取者。一个示例把 LLVM bitcode 的 mul3.o、other.o 分别交给 GNU ar 和 llvm-ar。

1
ar rcs libm3_gnu.a mul3.o other.o
2
llvm-ar rcs libm3_llvm.a mul3.o other.o
3
nm -s libm3_gnu.a
4
llvm-nm --print-armap libm3_llvm.a

本机安装了 LLVM 的 BFD 插件，两份归档都包含 mul3 和 other 的索引。不能把“GNU ar 永远读不懂 LLVM bitcode”当成规则；是否有插件会改变结果。LLD¹⁷ 链接两份库都成功，并将 mul3 内联，最终只剩 main。它的解析记录显示，按需使用的是 mul3.o，other.o 没有成为最终定义来源。

把这两份库交给默认的 gcc -static，本次都报 file format not recognized。建立归档索引成功，不代表 GCC 驱动所选择的链接流程就能处理 LLVM IR。这里应使用与 bitcode 配套的 Clang/LLD，或者明确配置匹配的 LLVM LTO 插件。

GCC slim 对象是另一种情况：

1
$ ar rcs libm3_slim.a mul3.gcc.o other.gcc.o
2
$ nm -s libm3_slim.a
3
Archive index:
4
mul3 in mul3.gcc.o
5
other in other.gcc.o
6
$ readelf -sW mul3.gcc.o | tail -1
7
     2: 0000000000000001     1 OBJECT GLOBAL DEFAULT COM __gnu_lto_slim

GNU ar 的 GCC 插件能读懂 GIMPLE，索引里有 mul3；LLD 却不运行 GCC 的优化器，它直接检查成员的 ELF 符号表，只看到 __gnu_lto_slim，结果仍是 undefined symbol: mul3。修法有两种：库作者用 -ffat-lto-objects 保留机器码，让 LLD 退回普通链接；或者用配套的 gcc -flto 驱动 GCC 插件。前者的 mul3 留作普通函数，后者将它内联。带两个命令行参数执行，相关成功构建的程序返回码都为 9。

这些实验区分了三层能力：归档有没有索引，工具能否读出某种 IR 的符号，以及最终链接流程能否把该 IR 生成机器码。

ThinLTO：把全程序优化拆开

开头的例子里的做法叫 full LTO（完整 LTO）：所有 bitcode 模块合并成一个大模块，在它上面跑一遍优化器和代码生成器。程序一大，问题就来了。合并后的模块要整个放在内存里，本例默认完整 LTO 路径的全局优化成为集中阶段，改动一个参与其中的文件往往会使这一大块工作重做。其他实现可以采用分区或并行代码生成，不能把 full LTO 等同于所有阶段永远只有一个线程。

ThinLTO 是 Teresa Johnson 等人在 LLVM 里实现的另一种做法，论文发表在 CGO 2017（Johnson, Amini, Li: ThinLTO: Scalable and Incremental LTO，用法见 Clang ThinLTO 文档）。它的关键是摘要（summary）：编译每个文件时，除了 IR，再写一份很小的描述，记下这个模块定义了哪些函数和变量、每个函数有多少条指令、调用了谁、引用了谁。前面检查 bitcode 时 bcanalyzer 列出的 GLOBALVAL_SUMMARY_BLOCK 就是它，用 -flto=thin 编译时，每个函数在里面占一条 PERMODULE_PROFILE 记录：

1
$ clang -fno-pie -O2 -flto=thin -c main.c -o main.thin.o
2
$ clang -fno-pie -O2 -flto=thin -c util.c -o util.thin.o
3
$ llvm-bcanalyzer -dump main.thin.o | sed -n '/<GLOBALVAL_SUMMARY_BLOCK/,/<\/GLOBALVAL_SUMMARY_BLOCK/p'
4
  <GLOBALVAL_SUMMARY_BLOCK NumWords=22 BlockCodeSize=4>
5
    <VERSION op0=12/>
6
    <FLAGS op0=0/>
7
    <PERMODULE_PROFILE abbrevid=5 op0=0 op1=64 op2=11 op3=64 op4=0 op5=0 op6=0 op7=1 op8=8/>
8
  </GLOBALVAL_SUMMARY_BLOCK>

链接时分两段。第一段叫 thin link，链接器做完符号解析以后，只把所有模块的摘要读进来，合成一份全局索引，在索引上做全程序分析：哪些函数活着，哪些可以内部化，每个模块应该从别的模块导入（import）哪些函数的函数体以便内联。这一段是串行的，但只碰摘要，数据量很小。--save-temps 会把索引存成 thin.index.bc，再附一份 Graphviz 格式的 thin.index.dot：

1
$ link_musl thin main.thin.o util.thin.o --save-temps
2
$ cat thin.index.dot
3
  ...
4
    M0_15822663052811949562 [shape="record",label="main|extern (inst: 11, ffl: 0000001000)}"]; // function, dsoLocal, definition, preserved
5
  ...
6
    M1_2563497542905672716 [shape="record",label="scale|extern (inst: 3, ffl: 1010001000)}"]; // function, dsoLocal, definition
7
    M1_12741001430464225570 [shape="record",label="checksum|extern (inst: 16, ffl: 0110001000)}",fillcolor="red"]; // function, dsoLocal, definition, dead
8
    M1_13517681653245979564 [shape="record",label="twice|extern (inst: 2, ffl: 1010001000)}",fillcolor="red"]; // function, dsoLocal, definition, dead
9
  ...
10
  // Cross-module edges:
11
  M0_15822663052811949562 -> M1_2563497542905672716 // call (hotness : Unknown)

main 有 11 条指令，被标为 preserved（链接器说它对外可见）；scale 只有 3 条；twice 和 checksum 被标成 dead。节点名里的长数字是 GUID，由符号名算出的 64 位哈希，索引里用它代替名字。唯一一条跨模块的边是 main 调用 scale。scale 足够小，thin link 决定让 main.thin.o 导入它。

第二段是后端，每个模块各自优化、各自生成代码，彼此独立，可以开多个线程并行跑。导入的函数以 available_externally 的形式出现在调用方的模块里，意思是"函数体给你内联用，定义在别的模块，不要为它生成代码"：

1
$ llvm-dis main.thin.o.3.import.bc -o - | grep -E '^define'
2
define dso_local range(i32 0, 256) i32 @main(...) local_unnamed_addr #0 {
3
define available_externally dso_local range(i32 -2147483647, -2147483648) i32 @scale(...) local_unnamed_addr #1 {
4
$ llvm-dis util.thin.o.2.internalize.bc -o - | grep -E '^define'
5
define dso_local range(i32 -2147483647, -2147483648) i32 @scale(...) local_unnamed_addr #0 {
6
$ llvm-nm thin | grep -E ' (main|scale|twice|checksum)$'
7
0000000000201a30 T main
8
0000000000201ad0 T scale

和 full LTO 对照，这里多出了一个 scale。main 照样内联了它，但 util.thin.o 的后端是独立运行的，它只知道 scale 被别的模块导入过，必须把原来的定义留着，以防导入方最后没有内联、还要调用它。这是"每个模块单独处理"要付的代价之一：全局视野只在摘要那一层，后端看不到别的模块最终做了什么。

后端彼此独立，还让缓存成为可能。每个后端任务的输入是确定的，包括本模块的 IR、导入的函数、解析结果和编译选项，把它们一起算一个哈希，作为缓存的键，下次链接时键没变，就直接取出上次生成的目标文件。lld 用 --thinlto-cache-dir=目录 打开这个缓存（clang -Wl,--thinlto-cache-dir=…），缓存的淘汰策略由 --thinlto-cache-policy 控制。

并行与缓存分别减少什么工作

LTO 将一部分优化和机器码生成推迟到了链接阶段，所以“链接耗时”已经包含两类工作：编译器的后端处理，以及链接器的布局、重定位和文件写出。普通链接只包含后者。仅比较链接时间，不能直接推断整个构建过程的成本。

ThinLTO 的并行性来自模块后端之间的独立性。摘要分析先确定导入关系与全局约束，各模块随后可以同时优化、生成代码；最终仍需链接生成的对象。增加并发主要缩短后端阶段，无法消除摘要分析和常规链接的工作，也不能让较慢模块的耗时归零。串行运行时，每个模块分别启动后端的成本仍然存在，因此 ThinLTO 并不必然比 full LTO 更快。

缓存解决的是另一件事：避免重复执行输入没有变化的后端任务。未修改的模块只有在本身的 IR、导入内容、解析结果和相关选项仍满足缓存键时才能复用；修改一个函数，也可能影响导入它的其他模块。因而缓存收益取决于依赖关系，不能简单等同于“只重新处理改过的源文件”。ThinLTO 文档将并行后端与增量缓存作为两种独立机制介绍。

Lua 5.4.7 提供了一个具体对照：除 luac.c 外共 33 个 C 文件，约 2.4 万行。使用 Clang/LLD 21.1.8 与 musl 构建，只记录链接阶段，每种模式取五次样本。单位为秒：

模式	五次链接耗时
不开 LTO	0.0790、0.0625、0.0791、0.0689、0.0751
full LTO	5.6501、5.4255、5.5877、5.4128、5.2574
ThinLTO，1 个后端任务	7.9491、7.8608、8.0087、8.2340、8.1808
ThinLTO，默认并行	4.0241、4.3280、4.1268、4.1030、4.1526

串行 ThinLTO 的耗时中位数为 8.0087 秒，默认并行时为 4.1268 秒；full LTO 为 5.4255 秒。这个对照体现的是并行后端减少等待的作用，并未建立各模式之间固定的速度关系。

缓存实验第一次链接为 4.2566 秒，重复两次为 0.0743、0.0651 秒；修改一个 lcorolib.c 实现细节并重新编译后为 0.2210 秒。缓存文件数由 34 变成 35，旧条目仍在，其他模块的结果可以复用。这里节省的是重复的后端工作，与第一次构建中的并行加速属于不同机制。

1
   text    data    bss     dec    hex filename
2
 350224    1152   5360  356736  57180 lua-none
3
 412705    1160   4280  418145  66161 lua-full
4
 436170    1160   5432  442762  6c18a lua-thin

两种 LTO 的 text 比普通版本分别大约增加 18% 和 25%；内联、复制和其他优化使体积变化不能只凭选项名预测。三个产物直接在 Linux 上执行同一段 Lua 循环，均输出 Lua 5.4 89999997。脚本还用 GNU /usr/bin/time -f 'max_rss_kib=%M' 单独记录链接进程的最大常驻内存：不开 LTO 67152 KiB，full LTO 112648 KiB，ThinLTO 单任务 91972 KiB、两任务 98140 KiB、默认并行 97996 KiB。并行任务会同时持有多个模块，内存与耗时应一起比较；这些数值是该主机上另一轮内存测量，不与前面的计时样本混作同一次运行。

ICF：内容相同的函数只留一份

LTO 在函数内部动刀，链接器自己也有一种不需要编译器参与的优化：ICF（Identical Code Folding，相同代码折叠），把内容完全相同的函数合并成一份。C++ 模板是常见的来源，std::vector<int*> 和 std::vector<long*> 的很多成员函数生成的机器码一模一样，只是名字不同。第 3 章的 COMDAT 按名字去重，管不到这种名字不同、内容相同的情况。

这里的 ELF ICF 以输入节为折叠单位。用 -ffunction-sections 让函数单独占节，才能逐个函数判断和合并；多个函数已经挤在同一节中时，不能凭这个选项把其中一个单独折走。lld 折叠的对象不限于代码，ICF.cpp 的 isEligible 会考虑符合条件的可分配、不可写节，随后还要排除地址身份或运行时记录不允许合并的情况；.rodata 里的常量、.gcc_except_table 里的异常表都在其中，.data.rel.ro 虽然带写标志也算（它在重定位完成后就是只读的）。本章先看代码节。

1
// icf.c
2
int add_i(int a, int b) { return a + b; }
3
int add_j(int a, int b) { return a + b; }
4
int (*pick(void))(int, int) { return add_j; }

1
$ clang -fno-pie -O2 -ffunction-sections -c icf.c -o icf.o
2
$ llvm-objdump -d icf.o
3
icf.o:	file format elf64-x86-64
4

5
Disassembly of section .text.add_i:
6

7
0000000000000000 <add_i>:
8
       0: 8d 04 37                     	leal	(%rdi,%rsi), %eax
9
       3: c3                           	retq
10

11
Disassembly of section .text.add_j:
12

13
0000000000000000 <add_j>:
14
       0: 8d 04 37                     	leal	(%rdi,%rsi), %eax
15
       3: c3                           	retq
16

17
Disassembly of section .text.pick:
18

19
0000000000000000 <pick>:
20
       0: b8 00 00 00 00               	movl	$0x0, %eax
21
       5: c3                           	retq
22
$ ld.lld -e pick --icf=all --print-icf-sections icf.o -o icf_all
23
selected section icf.o:(.text.add_i)
24
  removing identical section icf.o:(.text.add_j)
25
$ nm icf_all | grep -E 'add_|pick'
26
0000000000201170 T add_i
27
0000000000201170 T add_j
28
0000000000201180 T pick

.text.add_i 和 .text.add_j 逐字节相同，--icf=all 只留下前者，两个符号落在同一个地址 0x201170。-e pick 指定入口，只是为了不带 libc 也能得到一个可执行文件，看符号地址。

比字节不够

判断两个节相同，只比字节是不够的。第 4 章说过，尚待重定位的位置可能带有相同的占位字节或加数，两个函数逐字节相同，调用的却可能是两个不同的函数。折叠还要比较重定位字段的位置、类型和目标值，并判断所引用的节是否也能折叠。先看引用偏移与加数都相同的情况：目标节等价，调用者才可能等价。这个关系是递归的，于是有了下面这种例子：

1
// chain.c：字节相同，调用的对象不同
2
int g1(int x) { return x * 5 + 1; }
3
int g2(int x) { return x * 5 + 1; }    // 与 g1 相同
4
int g3(int x) { return x * 7 + 1; }    // 与 g1 不同
5
int f1(int x) { return g1(x) + 2; }
6
int f2(int x) { return g2(x) + 2; }
7
int f3(int x) { return g3(x) + 2; }
8
int main(int argc, char **argv) { return f1(argc) + f2(argc) + f3(argc); }

1
$ clang -fno-pie -O2 -ffunction-sections -fno-inline -c chain.c -o chain.o
2
$ llvm-readelf -r chain.o | grep -E 'Relocation section|g[123]'
3
Relocation section '.rela.text.f1' at offset 0x340 contains 1 entries:
4
0000000000000002  0000000900000004 R_X86_64_PLT32         0000000000000000 g1 - 4
5
Relocation section '.rela.text.f2' at offset 0x358 contains 1 entries:
6
0000000000000002  0000000a00000004 R_X86_64_PLT32         0000000000000000 g2 - 4
7
Relocation section '.rela.text.f3' at offset 0x370 contains 1 entries:
8
0000000000000002  0000000b00000004 R_X86_64_PLT32         0000000000000000 g3 - 4
9
Relocation section '.rela.text.main' at offset 0x388 contains 3 entries:
10
Relocation section '.rela.eh_frame' at offset 0x3d0 contains 7 entries:
11
0000000000000020  0000000200000002 R_X86_64_PC32          0000000000000000 .text.g1 + 0
12
0000000000000034  0000000300000002 R_X86_64_PC32          0000000000000000 .text.g2 + 0
13
0000000000000048  0000000400000002 R_X86_64_PC32          0000000000000000 .text.g3 + 0
14
$ link_musl chain chain.o --icf=all --print-icf-sections 2>&1 | grep -A1 'chain.o:(.text.[fg]'
15
selected section chain.o:(.text.f1)
16
  removing identical section chain.o:(.text.f2)
17
selected section chain.o:(.text.g1)
18
  removing identical section chain.o:(.text.g2)
19
$ llvm-nm chain | grep -E ' [fg][123]$' | sort
20
00000000002012d0 T g1
21
00000000002012d0 T g2
22
00000000002012e0 T g3
23
00000000002012f0 T f1
24
00000000002012f0 T f2
25
0000000000201300 T f3

f1、f2、f3 三个节的字节完全相同，都是 push、call 0、add $2，区别只在重定位指向谁。g1 和 g2 相同，所以 f1 和 f2 也相同；g3 不同，f3 就留了下来。运行退出码是 26，等于 8 + 8 + 10，结果没变。

为什么要反复细分

直接要求目标节编号相同，会漏掉 f1 与 f2：它们分别引用 g1 和 g2，编号不同，但最终可以共享同一份内容。反过来，只比较调用者的字节，又会错误地把 f3 合进来。需要比较的是目标所属的等价类。

等价类就是“目前尚未发现不能合并的这一组节”。先按内容与重定位的固定部分分组，再用目标所属的组细分；组只拆分、不重新合并，直到一次检查不再拆出新组。哈希可以加速寻找候选，但哈希相同后仍要精确比较，不能以碰撞概率很低代替正确性。

增加一层调用，更容易看出为什么一轮不够。设六个代码节形成两条链 f1 → g1 → h1、f2 → g2 → h2。四个调用者的原始字节相同，各有一条位置、类型、加数和目标节内偏移都相同的重定位；两个叶子 h1、h2 的字节不同。它们都已通过折叠资格检查。下面按“每轮读取上一轮分组”演算：

阶段	仍可能合并的组	分开的原因
初始	`{f1,f2,g1,g2}`、`{h1}`、`{h2}`	叶子的字节不同，先分开
第 1 轮	`{f1,f2}`、`{g1}`、`{g2}`、两个叶子单独成组	g1、g2 引用不同叶子；f1、f2 的目标在上一轮仍同组
第 2 轮	六个节各自成组	g1、g2 已分开，这个区别传播到 f1、f2
第 3 轮	分组不变，停止	每组成员的目标关系已经一致

实际实现可以更早利用本轮刚得到的拆分，因此轮数不必相同；最终分组必须符合相同的关系。终止的理由是有限个节只能被拆成有限个非空组。循环引用也不要求递归遍历到一个叶子才开始判断：若两个互相调用的节具有相同内容，并且每个引用都仍指向同一个等价类，这组关系可以保持不变。算法寻找的是满足约束的最大等价关系，而不是必须证明两段任意程序在所有输入上都相等。

LLD 21.1.8 的 ICF 实现采用这种乐观细分，另以目标哈希传播减少精确比较的工作量。资格检查与等价比较分开：不可写性、地址身份、动态符号绑定等约束，不能仅由字节相同推出。

比较目标值时，还要记住加数属于地址计算。对同一目标节，st_value=4、A=-4 与 st_value=0、A=0 可以得到同一个有效节内位置；LLD 的相应比较会考虑 st_value + A。因此“符号名字不同”或“加数不同”都不自动等于结果不同。是否允许这样的归一化，取决于重定位类型与实现的支持规则；可能被动态插入的两个不同符号更不能仅凭当前定义相同而合并。

函数指针还相等吗

折叠以后 add_i 和 add_j 的地址相同，这在 C 语言里是可以观察到的。C11 标准 6.5.9 节第 6 段规定，两个函数指针相等，当且仅当它们指向同一个函数（N1570，C11 的最后一版委员会草案）；add_i 和 add_j 是两个不同的函数，比较结果必须为假。写一个能运行的版本：

1
// ptr.c：折叠以后，两个不同函数的地址还不相等吗？
2
int add_i(int a, int b);
3
int (*pick(void))(int, int);
4

5
int main(void) {
6
    int (*p)(int, int) = pick();          // pick 返回 add_j
7
    return (p == add_i) * 10 + p(1, 2);   // 不折叠应得 3
8
}

1
$ link_musl ptr_none icf.o ptr.o
2
$ link_musl ptr_safe icf.o ptr.o --icf=safe
3
$ link_musl ptr_all icf.o ptr.o --icf=all
4
$ for p in ptr_none ptr_safe ptr_all; do ./$p; echo "$p=$?"; done
5
ptr_none=3
6
ptr_safe=3
7
ptr_all=13

--icf=all 下比较结果从假变成了真，退出码多出来的 10 就是 p == add_i 的那个 1。这是 --icf=all 接受的代价，它假设程序不依赖函数地址各不相同。程序里只要有一处依赖了，比如用函数指针当哈希表的键、用来区分回调的种类，行为就可能变，而编译器和链接器都不会提示。

--icf=safe 不折叠地址"有意义"的函数。链接器怎么知道哪些地址区别可能被程序观察到？第 2 章见过的 .llvm_addrsig 节就是为此准备的，它是 clang 默认生成的（选项 -faddrsig），内容是一串 ULEB128¹⁸，每个数是一个地址身份显著的符号在符号表里的下标：例如地址参与比较，或传出了编译器能完整分析的范围。仅发生过取地址，不必然意味着函数地址必须保持独一无二（LLVM Extensions 的 SHT_LLVM_ADDRSIG 一节）：

1
$ llvm-objdump -s -j .llvm_addrsig icf.o
2
Contents of section .llvm_addrsig:
3
 0000 06                                   .
4
$ readelf -sW icf.o
5
Symbol table '.symtab' contains 8 entries:
6
   Num:    Value          Size Type    Bind   Vis      Ndx Name
7
     0: 0000000000000000     0 NOTYPE  LOCAL  DEFAULT  UND
8
     1: 0000000000000000     0 FILE    LOCAL  DEFAULT  ABS icf.c
9
     2: 0000000000000000     0 SECTION LOCAL  DEFAULT    3 .text.add_i
10
     3: 0000000000000000     0 SECTION LOCAL  DEFAULT    4 .text.add_j
11
     4: 0000000000000000     0 SECTION LOCAL  DEFAULT    5 .text.pick
12
     5: 0000000000000000     4 FUNC    GLOBAL DEFAULT    3 add_i
13
     6: 0000000000000000     4 FUNC    GLOBAL DEFAULT    4 add_j
14
     7: 0000000000000000     6 FUNC    GLOBAL DEFAULT    5 pick
15
$ ld.lld -e pick --icf=safe --print-icf-sections icf.o -o icf_safe
16
$ nm icf_safe | grep -E 'add_|pick'
17
0000000000201180 T add_i
18
0000000000201190 T add_j
19
00000000002011a0 T pick

只有一个字节 06，第 6 号符号是 add_j，pick 取过它的地址。lld 读到它，就把 add_j 所在的节标成"必须独占一个地址"（源码里是 keepUnique），isEligible 直接把它排除在 ICF 之外，add_i 再没有可以合并的对象，--print-icf-sections 什么也没打印。ptr.c 编出的 ptr.o 又把 add_i 记进了自己的地址表，链接两者时两边都受保护，ptr_safe 的退出码仍是 3。

如果一个目标文件没有这个节，比如 GCC 编译的，或者 clang 加了 -fno-addrsig，lld 只能把这个文件里的所有符号都当成取过地址，--icf=safe 对它什么也不做。Driver.cpp 的注释原话是 "If an object file does not have an address-significance table, conservatively mark all of its symbols as address-significant"。缺表对象中的未定义符号也可能指向其他对象里的定义，这些引用会让实际定义同样需要保守保护；不能只排除缺表文件自己的代码节，却继续折叠它可能观察地址的外部函数。同一段代码还说明了两件事：动态符号表里导出的符号一律当作取过地址，因为别的模块可能比较它；--icf=all 也照样读地址表，只是只对不可执行的节生效。safe 和 all 在只读数据上的区别就在这里：地址表里列出的常量，两种模式都不合并；地址表没提到的常量和异常表，两种模式都会合并。示例中的 C++ 模板程序 tmpl.o 上，lld 在 safe 和 all 两种模式下都折叠了 8 个 .gcc_except_table.* 节，再加上代码节，才是 --print-icf-sections 的完整输出；该独立候选识别器只处理代码节，对拍时只比以 .text. 开头的节。

代码相同，展开规则也必须兼容

ICF 让多个输入函数共享一个输出地址范围。此时，运行时展开器面对某个 PC，必须得到适用于这份代码的恢复规则。两个输入节即使有相同指令和引用，也不能仅凭这个事实选择任意一份 FDE：原理篇 08中的 CFA 规则、寄存器恢复方式，以及异常处理所需的信息，都可能不同。

比较记录时又不能直接比较所有原始字节。FDE 的 CIE 指针依赖记录之间的距离，初始位置依赖代码和字段的位置；两份相同描述放在不同输入位置时，这些数字可以不同。它们表达的是“这条记录连接到哪里”，不是“怎样恢复调用者”。因此，要把位置差异和描述差异分开。

考虑一个明确受限的模型：32 位记录长度，初始位置为四字节 PC-relative 编码，地址范围占四字节，不含 personality 和 LSDA。对于从 FDE 起点计算的字段：

FDE 内范围	保存什么	比较时如何处理
`[0,4)`	记录长度	保留；决定记录边界
`[4,8)`	回指 CIE 的距离	单独找到实际 CIE；距离本身可归一化
`[8,12)`	初始代码位置的相对值	单独解析它描述的输入代码位置；编码值可归一化
`[12,16)`	覆盖的代码范围长度	保留；覆盖范围必须兼容
后续字节	augmentation、CFI 指令、填充	保留并比较；不能仅因代码相同而忽略

在这个模型中，可把 FDE 的 [4,12) 清零用于比较，同时另存它描述的代码节内起点，并比较实际 CIE 的内容。两个函数各从节内偏移 0 开始，拥有相同 CIE、覆盖长度和 CFI 时，不会仅因两条记录的距离不同而被判为不兼容。若一个描述使用 CFA = rsp + 8，另一个使用 CFA = rsp + 16，它们的恢复规则不同，便不能沿用一份记录代表两者。没有 FDE 的函数也不能自动视为与有 FDE 的函数展开等价。

这种精确字节比较是一种保守关系：两种不同编码可能描述相同行为，但实现可以选择不折叠。相反，遇到模型以外的 pointer encoding、personality 或 LSDA，应解释其语义后再建立兼容关系，或保守拒绝折叠；不能先删掉未知信息，再宣称比较通过。安全 ICF 的资格检查、引用等价和展开兼容性是共同成立的条件。

折叠完成后，布局只保留代表代码，引用与符号入口重定向到代表；展开表重建为适用于保留代码的记录。调试记录则还要表达哪些源级函数失去了独立地址，见原理篇 11。输入比较、输出布局和元数据重建是三个不同步骤，不能只验证最终代码变小。

gold 与 GNU ld

GNU 工具链里，ICF 是 gold 带来的，lld 的 --icf=all、--icf=safe 沿用了它的选项名。Google 的 Sriraman Tallam 等人 2010 年的论文《Safe ICF: Pointer Safe and Unwinding Aware Identical Code Folding in the Gold Linker》（PDF）描述了它的安全模式。那时还没有 .llvm_addrsig，gold 的办法是看重定位类型：call 指令用的重定位只表示调用，取地址用的是另一类重定位，一个函数如果只被前一类引用过，它的地址就没有被拿去比较的机会。这种判断要每个架构的后端各自实现（do_can_check_for_function_pointers，binutils 2.40 里 SPARC 和 MIPS 没有实现），没实现的架构上 safe 模式只折叠 C++ 的构造和析构函数，因为 C++ 不允许取它们的地址（gold/icf.cc 的 is_function_ctor_or_dtor，gold/options.h 对 safe 的说明是 "Folds ctors, dtors and functions whose pointers are definitely not taken"）。论文标题的后半句"unwinding aware"说的是第 8 章的内容：两个函数合并后只剩一份代码，它的 .eh_frame 记录必须对两个函数都成立。lld 在这一点上直接放弃折叠，ICF::run 开头的注释写着："Two text sections may have identical content and relocations but different LSDA¹⁹, e.g. the two functions may have catch blocks of different types"，所以被带 LSDA（第 8 章讲过的语言相关数据区，.gcc_except_table 里那份记录 catch 类型和清理动作的表）的 FDE²⁰ 引用的代码节，一律不参与折叠。

在同一台 Linux 上用 GCC 15.2 和发行版提供的 GNU gold 重复 ptr.c 的实验：

1
$ gcc -O2 -ffunction-sections -c icf.c -o icf_gcc.o
2
$ gcc -O2 -ffunction-sections -c ptr.c -o ptr_gcc.o
3
$ gcc -fuse-ld=gold -Wl,--icf=all -Wl,--print-icf-sections icf_gcc.o ptr_gcc.o -o gptr_all
4
/usr/bin/ld.gold: ICF Converged after 2 iteration(s)
5
/usr/bin/ld.gold: ICF folding section '.text.add_i' in file 'icf_gcc.o' into '.text.add_j' in file 'icf_gcc.o'
6
$ gcc -fuse-ld=gold -Wl,--icf=safe -Wl,--print-icf-sections icf_gcc.o ptr_gcc.o -o gptr_safe
7
/usr/bin/ld.gold: ICF Converged after 1 iteration(s)
8
$ ./gptr_all; echo "gptr_all=$?"
9
gptr_all=13
10
$ ./gptr_safe; echo "gptr_safe=$?"
11
gptr_safe=3
12
$ gcc -fuse-ld=bfd -Wl,--icf=all icf_gcc.o ptr_gcc.o -o gptr_bfd
13
/usr/bin/ld.bfd: unrecognized option '--icf=all'
14
/usr/bin/ld.bfd: use the --help option for usage information
15
collect2: error: ld returned 1 exit status

结果和 lld 一致，只是 gold 保留的是 add_j，把 add_i 折了进去，选谁留下没有规定。这组目标文件由 GCC 生成，没有 .llvm_addrsig，gold 的 safe 模式靠 x86-64 的重定位类型认出了 pick 和 main 都取过地址，于是什么也没折叠。GNU ld（BFD）没有 ICF，直接拒绝这个选项。gold 本身也在退场，binutils 2.44 已经弃用了它（第 1 章），新项目要用 ICF，实际的选择是 lld 和 mold。

调试信息指向谁

第 11 章讲墓碑值时提过，ICF 还有一处要留到这一章。把 icf.c 加上 -g 再折叠一次：

1
$ clang -fno-pie -O2 -g -ffunction-sections -c icf.c -o icf_g.o
2
$ ld.lld -e pick --icf=all icf_g.o -o icf_g_all
3
$ llvm-dwarfdump --debug-info icf_g_all | grep -E 'DW_AT_(name|low_pc)'
4
              DW_AT_name	("icf.c")
5
              DW_AT_low_pc	(0x0000000000000000)
6
                DW_AT_low_pc	(0x0000000000201170)
7
                DW_AT_name	("add_i")
8
                ...
9
                DW_AT_low_pc	(0x0000000000000000)
10
                DW_AT_name	("add_j")
11
                ...
12
                DW_AT_low_pc	(0x0000000000201180)
13
                DW_AT_name	("pick")
14
$ llvm-dwarfdump --debug-addr icf_g_all
15
icf_g_all:	file format elf64-x86-64
16

17
.debug_addr contents:
18
Address table header: length = 0x0000001c, format = DWARF32, version = 0x0005, addr_size = 0x08, seg_size = 0x00
19
Addrs: [
20
0x0000000000201170
21
0x0000000000000000
22
0x0000000000201180
23
]
24
$ llvm-dwarfdump --debug-line icf_g_all | sed -n '/^Address/,$p'
25
Address            Line   Column File   ISA Discriminator OpIndex Flags
26
------------------ ------ ------ ------ --- ------------- ------- -------------
27
0x0000000000201170      2     36      0   0             0       0  is_stmt prologue_end
28
0x0000000000201173      2     27      0   0             0       0
29
0x0000000000201174      2     27      0   0             0       0  end_sequence
30
0x0000000000201170      3     36      0   0             0       0  is_stmt prologue_end
31
0x0000000000201173      3     27      0   0             0       0
32
0x0000000000201174      3     27      0   0             0       0  end_sequence
33
0x0000000000201180      4     31      0   0             0       0  is_stmt prologue_end
34
0x0000000000201186      4     31      0   0             0       0  is_stmt end_sequence

被折叠的 add_j 在 .debug_info 和 .debug_addr 里的起始地址都填成了墓碑值 0，.debug_line 里它的序列（第 3 行）却指向留下的那份代码 0x201170，和 add_i 的序列重叠，这是 InputSection.cpp 的 relocateNonAlloc 有意为之，注释说把 .debug_line 也填成墓碑"would stop debugger users from setting breakpoints on the folded-in function"。代价是反查时说不清：llvm-symbolizer --obj=icf_g_all 0x201170 给出的函数名是 add_j，行号却是 add_i 所在的 icf.c:2:36。

节顺序与性能

LTO 可以改变生成的指令，ICF 可以让等价节共用一份存储。还有一种变化不需要改变函数的实现：调整函数的放置顺序。机器执行相同的指令序列，访问的缓存行和页面却可能不同。MIT 的性能工程课在讨论测量误差时，以代码对齐和目标文件顺序说明这种影响：看似无关的布局变化，也可能改变性能测量结果。这里需要解释的机制是代码局部性，而不是某个固定的提速比例。6.172 讲义

排列影响性能，主要通过两层硬件。第一层是指令缓存（icache）：CPU 取指令以缓存行为单位，常见的行大小是 64 字节，一个 24 字节的热函数如果和两个冷函数挤在同一行，那一行里大半是用不上的字节。第二层是页和 iTLB：第 5 章讲过，内存按页（常见 4 KiB）映射，CPU 用 TLB（translation lookaside buffer，缓存"虚拟页对应哪个物理页"的小表）加速地址翻译，取指令用的那一份叫 iTLB，条目数有限。热代码散落在几百个页里，iTLB 就装不下；访问尚未建立有效映射的页还可能触发缺页异常，但页可能已经被预取或由相邻缺页一并映射，不能按访问的不同页数直接计算缺页次数。把常用函数集中排列有机会减少这两层的压力，实际收益仍需测量。

覆盖页数、代码总长度与地址跨度是三个不同的量。对于地址为 a、长度为 n > 0 的函数，覆盖的页号从 floor(a / 4096) 到 floor((a + n - 1) / 4096)；多个函数的覆盖页数取这些页号的并集大小。代码总长度是各函数长度之和，地址跨度则从最小起始地址到最大结束地址，包含函数之间的其他内容和空隙。

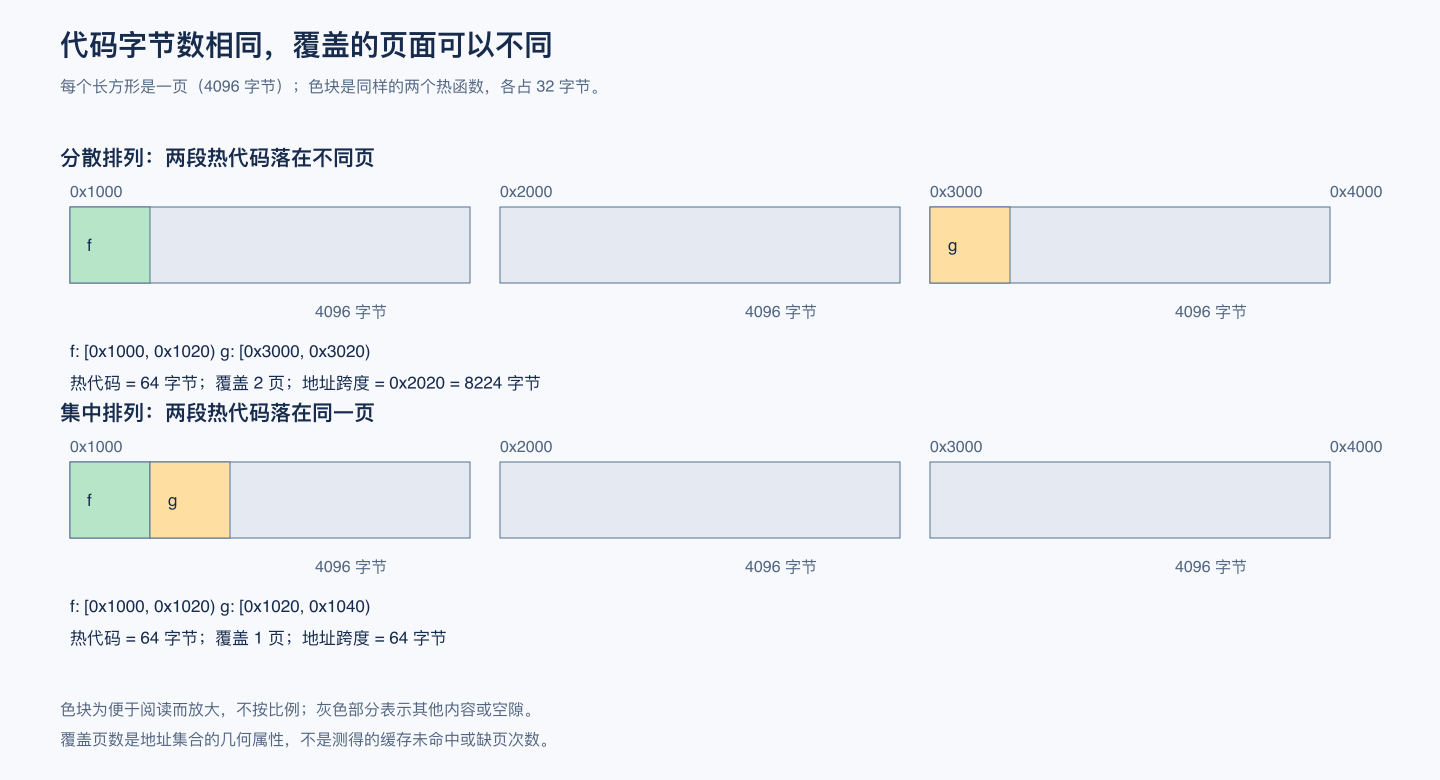

热代码排列与页面覆盖

图中两个函数始终只含 64 字节代码。分散时覆盖两页，但中间那一页不包含热代码；不能用地址跨度除以页大小代替覆盖页数。集中时覆盖一页。真实函数的对齐要求会留下空隙；因此即使排序成功，覆盖页数也未必达到 ceil(代码总长度 / 页大小) 这个容量下界。缓存行的覆盖统计使用相同方法，只需将 4096 换成所选行大小。

链接器提供的手段有这样几种：

lld 的 --symbol-ordering-file=文件：文件里每行一个符号名，包含这些符号的输入节按文件里的顺序排在输出节的最前面。前提是每个函数单独一节，即 -ffunction-sections。gold 有按节名排序的 --section-ordering-file，GNU ld 从 binutils 2.43 起也有了同名选项（ld/NEWS）。
编译器按冷热给节名加前缀，链接器据此分组。__attribute__((hot)) 和 __attribute__((cold)) 会让函数进入 .text.hot. 和 .text.unlikely. 开头的节；有了 PGO（profile-guided optimization，收集程序运行的剖析数据，再用它指导编译；数据可来自插桩，也可来自采样）的数据，编译器会自动这样做。GCC 还会做热冷拆分（hot/cold splitting），把一个函数里不太可能执行的分支拆出去，放进 .text.unlikely，成为一个名叫 函数名.cold 的局部符号。
链接器怎么对待这些前缀，GNU ld 和 lld 的默认行为不同。

1
// hotcold.c：用属性标出冷热
2
__attribute__((cold, noinline)) int report_error(int x) { return -x; }
3
__attribute__((hot, noinline)) int fast_path(int x) { return x + 1; }
4
__attribute__((noinline)) int normal(int x) { return x * 2; }
5

6
int main(int argc, char **argv) {
7
    if (argc > 5) return report_error(argc);
8
    return fast_path(argc) + normal(argc);
9
}

1
$ clang -fno-pie -O2 -ffunction-sections -c hotcold.c -o hc_clang.o
2
$ llvm-readelf -SW hc_clang.o | grep -E '\.text'
3
  [ 3] .text.unlikely.report_error PROGBITS 0000000000000000 000040 000005 00  AX  0   0  1
4
  [ 4] .text.hot.fast_path PROGBITS      0000000000000000 000050 000004 00  AX  0   0 16
5
  [ 5] .text.normal      PROGBITS        0000000000000000 000060 000004 00  AX  0   0 16
6
  [ 6] .text.main        PROGBITS        0000000000000000 000070 000025 00  AX  0   0 16
7
$ gcc -O2 -c hotcold.c -o hc_gcc.o
8
$ llvm-readelf -SW hc_gcc.o | grep -E '\.text'
9
[ 1] .text             PROGBITS        0000000000000000 000040 000008 00  AX  0   0 16
10
  [ 4] .text.unlikely    PROGBITS        0000000000000000 000048 00000b 00  AX  0   0  1
11
  [ 5] .text.hot         PROGBITS        0000000000000000 000058 000008 00  AX  0   0 16
12
  [ 6] .text.startup     PROGBITS        0000000000000000 000060 00001c 00  AX  0   0 16
13
  [ 7] .rela.text.startup RELA           0000000000000000 000288 000048 18   I 13   6  8

GCC 不加 -ffunction-sections 也会按冷热分节，main 还被放进了 .text.startup。这个名字是编译器的分类提示，不是“必须只执行一次”的文件格式约束。.text.unlikely 的实际长度是 0x0b，即 11 字节。用 objdump -dr -j .text.unlikely hc_gcc.o 可以逐项核算本次结果：

节内范围	字节数	所属内容
[0,4)	4	report_error 的 endbr64，间接分支入口标记
[4,6)	2	mov %edi,%eax
[6,8)	2	neg %eax
[8,9)	1	ret
[9,11)	2	main.cold：跳到 report_error 的短 jmp

report_error 因而占 9 字节，拆出的冷分支占 2 字节。本机 GCC 默认生成了 endbr64；上面的 Clang 结果没有这四个字节，所以它的 report_error 是 5 字节。不能把一个编译器的函数长度代入另一个对象的节表。把 GCC 的目标文件交给三种链接方式：

1
$ ld.lld -e main hc_gcc.o -o hc_gcc.o.out
2
$ llvm-readelf -SW hc_gcc.o.out | grep -E '\.text'
3
[ 3] .text             PROGBITS        0000000000201270 000270 00004c 00  AX  0   0 16
4
$ ld.lld -e main -z keep-text-section-prefix hc_gcc.o -o hc_gcc.o.keep.out
5
$ llvm-readelf -SW hc_gcc.o.keep.out | grep -E '\.text'
6
[ 3] .text             PROGBITS        0000000000201270 000270 000008 00  AX  0   0 16
7
  [ 4] .text.unlikely    PROGBITS        0000000000201278 000278 00000b 00  AX  0   0  1
8
  [ 5] .text.hot         PROGBITS        0000000000201290 000290 000008 00  AX  0   0 16
9
  [ 6] .text.startup     PROGBITS        00000000002012a0 0002a0 00001c 00  AX  0   0 16
10
$ llvm-nm -n hc_gcc.o.keep.out
11
0000000000201270 T normal
12
0000000000201278 T report_error
13
0000000000201281 t main.cold
14
0000000000201290 T fast_path
15
00000000002012a0 T main
16
$ ld.bfd -e main hc_gcc.o -o bfd.out
17
$ llvm-nm -n bfd.out | grep -E ' [Tt] '
18
0000000000401000 T report_error
19
0000000000401009 t main.cold
20
0000000000401010 T main
21
0000000000401030 T fast_path
22
0000000000401040 T normal
23
$ ld.bfd --verbose | grep -E 'text\.(unlikely|hot|startup)'
24
    *(.text.unlikely .text.*_unlikely .text.unlikely.*)
25
    *(.text.startup .text.startup.*)
26
    *(.text.hot .text.hot.*)

lld 默认把所有 .text.* 合进一个 .text，冷热前缀不起作用；加了 -z keep-text-section-prefix，.text.hot、.text.unlikely、.text.startup 各自成为单独的输出节，同类的函数聚在一起。GNU ld 不需要选项，它的默认链接脚本（第 5 章）把 .text.unlikely、.text.startup、.text.hot 依次排在普通 .text 前面，仍然只输出一个 .text 节。clang 的目标文件结果类似，只是 clang 不生成 .text.startup，main 留在普通的 .text.main 里。

从布局集合到运行成本

一个生成器生成 65536 个函数，每 16 个选一个热函数，共 4096 个，run 依次调用它们；main 循环执行 run，其余函数保留为冷路径。生成器还写出 hot.txt，把 main、run 和热函数列在一起。Linux 上用同一份目标文件链接两种排列：

1
clang -O2 -fno-pie -ffunction-sections -DITER=4000 -c prog.c -o prog.o
2
clang -fuse-ld=lld -static prog.o -o p_default
3
clang -fuse-ld=lld -static prog.o -Wl,--symbol-ordering-file=hot.txt -o p_ordered
4
python3 pages.py p_default p_ordered

1
p_default  热代码 106516 字节，跨度 2555913 字节，521 页，4546 条缓存行
2
p_ordered  热代码 106516 字节，跨度 159763 字节，40 页，2497 条缓存行

pages.py 从 llvm-nm -S 读取地址和大小，统计热函数覆盖的 4 KiB 页和 64 字节缓存行。两份文件的热代码总字节数相同，差别来自函数之间夹着的冷代码和对齐间隙。x86-64 指令长度不固定，不能沿用其他 ISA 的“每个函数固定若干字节”。

脚本按相反顺序交错运行八轮，检查两个产物每次都返回 79，再用 time.perf_counter 记录耗时。此轮中位数为默认排列 0.3340 秒、聚拢后 0.1085 秒。它说明在这份刻意构造的程序中，仅改变布局便能影响实际运行时间；没有硬件计数器证据，不能把全部差额归因于指令缓存、iTLB 或分支预测中的某一项。

静态的“覆盖页数”不等于实际缺页次数：Linux 可能把邻近页一起建立映射，页缓存和预取也会影响结果。若用 perf 或 Cachegrind 追踪，应分别报告硬件事件、内核软件事件和模拟计数。布局统计证明地址集合发生了变化，运行计时证明这份程序的耗时发生了变化；二者尚不足以确定每种微架构效应各贡献多少。

真实程序中的冷热分布不会像本例这样整齐，布局收益可能小得多，也可能被负载噪声淹没。因此性能结论应同时给出输入、构建选项、机器环境和重复测量方式。

Propeller 与 BOLT

--symbol-ordering-file 要求先知道哪些函数是热的。实际做法是先收集剖析数据，再由工具生成排序文件，或者走得更远：BOLT 在链接完成之后，按 perf 采集的剖析数据直接重写可执行文件，在基本块（第 0 章讲 QEMU²¹ 时提过）的粒度上重新排列代码，它最早由 Meta 开发，现在是 LLVM 的一个子项目（llvm-project/bolt，Panchenko 等，CGO 2019）；Propeller 是 Google 的方案，它不改写二进制，而是让编译器把每个基本块放进单独的节，再根据剖析数据生成排列，交给链接器重新链接一次（google/llvm-propeller）。

从相同候选到可安全合并的输出

等价类确定以后，保留的代码承担各个符号的入口，折叠节退出布局，展开记录和调试记录也必须与选择结果协调。候选比较正确，不等于产物正确；仍需检查函数地址、调用结果和元数据。

共享库这一边，本章只用到了导出名单的一个后果：版本脚本没列出的符号，LTO 可以删掉。soname、版本脚本、符号版本这些机制，第 7 章已经讲过它们各自是什么；可一个库发布以后，导出名单就成了和使用者之间的约定，下一版想改 api_get 的参数、想删一个看上去没人用的函数，都可能让已经编译好的程序在运行时出错。怎样用这些机制让库逐版演进而不破坏旧程序，GLIBC_2.34 这样的版本号是怎么维护起来的，又有什么工具能在发布前检查出 ABI²² 被改坏了，这是第 13 章的内容。

练习

本章前三组练习沿用正文给出的输入与命令；候选识别器只用于观察候选分组与引用关系。

练习一，观察。

(1) 用开头的例子的 main.lto.o 和 util.lto.o 再链接一次，这次加上 lld 的 --lto-O0，即 LTO 后端不做优化。先预测：llvm-nm -S 里 main、scale、twice、checksum 各是什么状态，main 里还有没有 call？再运行核对。

(2) 用本机 GCC 加 -flto -ffat-lto-objects 编出开头的例子的两个文件，交给 ld.lld 链接（不是 GCC 驱动的 GNU ld）。产物里有几个符号？这次链接做了 LTO 吗？从哪一处输出可以判断？

练习二，手算或预测。

(1) 下面是 taken.c 和它的目标文件的一部分（clang -O2 -ffunction-sections）：

1
// taken.c
2
typedef int (*fn)(int);
3
int h1(int x) { return x ^ 0x55; }
4
int h2(int x) { return x ^ 0x55; }
5
int h3(int x) { return x ^ 0x55; }
6
int h4(int x) { return x ^ 0x55; }
7
fn table[] = { h2, h4 };
8
int main(int argc, char **argv) { return h1(argc) + h3(argc) + table[argc & 1](argc); }

1
Contents of section .llvm_addrsig:
2
 0000 080a                                 ..
3
     7: 0000000000000000     6 FUNC    GLOBAL DEFAULT     3 h1
4
     8: 0000000000000000     6 FUNC    GLOBAL DEFAULT     4 h2
5
     9: 0000000000000000     6 FUNC    GLOBAL DEFAULT     5 h3
6
    10: 0000000000000000     6 FUNC    GLOBAL DEFAULT     6 h4
7
    11: 0000000000000000    24 FUNC    GLOBAL DEFAULT     7 main
8
    12: 0000000000000000    16 OBJECT  GLOBAL DEFAULT     9 table

按 ULEB128 解出地址表里的符号，写出 --icf=safe 和 --icf=all 下 --print-icf-sections 里名字以 .text. 开头的那些节的输出。提示：lld 先把节按哈希排序再分组，用的是 stable_sort，所以一个等价类里保留的是输入顺序中最靠前的节；节在文件里的顺序与符号表里 Ndx 一列的顺序相同。再算出 ./taken_all a 的退出码（退出码是返回值的低 8 位）。

(2) 用 -O0 -ffunction-sections 编译下面的文件，-O0 不做内联，四个函数各成一节，其中 a、b、c 的机器码逐字节相同，d 的乘数不同：

1
// mutual.c
2
int b(int x);
3
int a(int x) { return x ? b(x - 1) * 3 : 1; }
4
int b(int x) { return x ? a(x - 1) * 3 : 1; }
5
int c(int x) { return x ? c(x - 1) * 3 : 1; }
6
int d(int x) { return x ? a(x - 1) * 5 : 1; }
7
int main(int argc, char **argv) { return a(argc) + b(argc) + c(argc) + d(argc); }

a 的重定位指向 b，b 的指向 a，c 的指向自己，d 的指向 a。按本章讲的 lld 算法，一轮一轮地写出等价类的变化，预测 --icf=all 会折叠哪些节。如果把"重定位目标"简单地取成目标符号的名字算进哈希，结果会怎样？--icf=safe 呢？已知这个文件的 .llvm_addrsig 内容是 07 08 09 0a，符号 7 到 10 依次是 a、b、c、d。

练习三，改坏。主程序提供一个函数，插件在运行时按名字找它：

1
// host.c：主程序提供 plugin_hook，插件在运行时按名字找它
2
#include <dlfcn.h>
3
#include <stdio.h>
4

5
int plugin_hook(int x) { return x + 100; }
6

7
int main(void) {
8
    void *h = dlopen("./plugin.so", RTLD_NOW);
9
    if (!h) { printf("dlopen: %s\n", dlerror()); return 1; }
10
    int (*run)(int) = (int (*)(int))dlsym(h, "plugin_run");
11
    printf("plugin_run(1) = %d\n", run(1));
12
    return 0;
13
}

1
// plugin.c：编成 plugin.so
2
int plugin_hook(int x);
3
int plugin_run(int x) { return plugin_hook(x) * 2; }

host.c 用 -flto 编译，link_musl_dyn 链接成动态链接 musl 的 PIE，不加任何额外选项。在本章同一台 x86-64 Linux 上运行，前提是输出的 PT_INTERP 所指定的 musl 加载器可用；不需要切换到 Alpine。先预测输出。有人说“给 plugin_hook 加上 attribute((used))，LTO 就不会删它了”，加上以后程序能正常运行吗？给出两种能修好的链接选项。不开 LTO 时，这个程序能直接运行吗？

独立候选识别器只是用于观察候选分组与引用关系；实现时应把候选分组和引用关系作为独立的分析结果。本章前三组练习可用参考工具完成。

参考

Clang ThinLTO 文档
Teresa Johnson, Mehdi Amini, Xinliang David Li: ThinLTO: Scalable and Incremental LTO，CGO 2017
LLVM Developer Policy: IR Backwards Compatibility
LLVM Extensions：SHT_LLVM_ADDRSIG
LLVM 21.1.8 源码：llvm/lib/LTO/LTO.cpp、llvm/Object/IRSymtab.h、lld/ELF/Driver.cpp、lld/ELF/ICF.cpp、lld/ELF/InputSection.cpp
GCC wiki: LTO plugin API、GCC 4.9 Release Notes、GCC: Optimize Options、GCC: Developer Options
ld 手册：Options、ld/NEWS
binutils 2.40 的 gold 源码：gold/icf.cc、gold/options.h
Sriraman Tallam 等: Safe ICF: Pointer Safe and Unwinding Aware Identical Code Folding in the Gold Linker，2010
MIT 6.172 Performance Engineering of Software Systems（Fall 2018）讲义，第 9 讲 LTO 备用幻灯片、第 10 讲 Measurement and Timing
Maksim Panchenko 等: BOLT: A Practical Binary Optimizer for Data Centers and Beyond，CGO 2019；llvm-project/bolt
google/llvm-propeller
Lua 5.4.7 源码

答案

每题的答案都折叠着，先自己做再展开。

练习一答案

(1) 实测：

1
$ link_musl lto_o0 main.lto.o util.lto.o --lto-O0
2
$ llvm-nm -S lto_o0 | grep -E ' (main|scale|twice|checksum)$'
3
0000000000201a10 0000000000000032 T main
4
0000000000201a50 0000000000000006 t scale
5
$ llvm-objdump -d --no-show-raw-insn --disassemble-symbols=main lto_o0 | grep call
6
201a25:      	callq	0x201a50 <scale>

twice 和 checksum 照样没了：它们在合并模块时就被存活性分析挡在外面，那一步不属于优化流水线，--lto-O0 关不掉它。scale 还在，但符号类型从 T 变成了小写的 t，也就是局部符号，说明内部化做了；没有优化，内联就没发生，main 里还是一条 call，大小 0x32，和不开 LTO 时一样。这说明开头的例子里的三件事分属三个阶段：删除靠存活性分析，变成局部靠内部化，内联靠优化器。

(2) 实测四个符号都在，main 里还有 callq 0x201320 <scale>：

1
$ link_musl fat main.fat.o util.fat.o
2
$ llvm-nm -S fat | grep -E ' (main|scale|twice|checksum)$'
3
0000000000201340 000000000000003e T checksum
4
00000000002012d0 0000000000000031 T main
5
0000000000201320 0000000000000009 T scale
6
0000000000201330 0000000000000008 T twice

没有做 LTO。lld 读不懂 .gnu.lto_* 节里的 GIMPLE，这些节又带 SHF_EXCLUDE，它就当作普通目标文件，用 fat 对象里那份 .text 链接。判断依据有两处：twice、checksum 没被删；main 的大小是 0x31，里面有 call。另外，lld 会对 LLVM 的 fat LTO 对象（.llvm.lto 节）做 LTO，前提是加 --fat-lto-objects，Driver.cpp 里的 tryAddFatLTOFile 处理的就是这种情况，GCC 的 fat 对象不在此列。

练习二答案

(1) 08 和 0a 都小于 0x80，各是一个单字节的 ULEB128，值为 8 和 10，即 h2 和 h4，它们的地址被放进了 table。四个函数的节内容相同，没有重定位。

safe 模式下 h2、h4 被排除，只剩 h1、h3 可以合并；all 模式不管代码节的地址表，四个全合并：

1
$ link_musl taken_safe taken.o --icf=safe --print-icf-sections 2>&1 | grep -A3 'taken.o:(.text.'
2
selected section taken.o:(.text.h1)
3
  removing identical section taken.o:(.text.h3)
4
$ link_musl taken_all taken.o --icf=all --print-icf-sections 2>&1 | grep -A3 'taken.o:(.text.'
5
selected section taken.o:(.text.h1)
6
  removing identical section taken.o:(.text.h2)
7
  removing identical section taken.o:(.text.h3)
8
  removing identical section taken.o:(.text.h4)

两种模式下保留的都是 h1：四个节内容相同，第一轮就在同一个类里，stable_sort 不改变它们的相对顺序，h1 的节号最小。（输出里还有 libc 和 crt 文件那些空的 .text 被折叠的行，与本题无关。）./taken_all a 时 argc 为 2，三次调用都是 2 ^ 0x55 = 0x57 = 87，合计 261，低 8 位是 5。两个版本实测退出码都是 5，这个程序不比较函数指针，折叠不改变结果。

(2) 第一轮只看内容和重定位条数：a、b、c 进同一类，记作 X；d 内容不同，单独一类；main 一类。第二轮看重定位目标所在的类：a 指向 b（X），b 指向 a（X），c 指向 c（X），三者的键相同，仍在一类；d 指向 a（X），但它本来就和 X 不同类。等价类个数没有增加，算法结束，a、b、c 折叠成一个：

1
selected section mutual0.o:(.text.a)
2
  removing identical section mutual0.o:(.text.b)
3
  removing identical section mutual0.o:(.text.c)
4
$ llvm-nm mutual0 | grep -E ' [abcd]$' | sort
5
00000000002012b0 T a
6
00000000002012b0 T b
7
00000000002012b0 T c
8
00000000002012f0 T d

如果拿目标符号的名字算哈希，a 的键里有 b，b 的键里有 a，c 的键里有 c，三者互不相同，一个也折叠不了。算法先乐观地假设它们相同，再看这个假设能不能自洽，所以能折叠互相递归的函数，这就是注释里说的 optimistic algorithm。运行 ./mutual0 退出码 14（argc 为 1 时是 3 + 3 + 3 + 5），./mutual0 a 是 42，折叠前后相同。

safe 模式什么也不折叠。地址表 07 08 09 0a 把四个函数全列进去了，-O0 下 clang 不给函数加 unnamed_addr（"地址不重要"的标记），只要被引用就当作地址有意义。同一个文件用 -O2 编译时，函数都带上了 local_unnamed_addr，.llvm_addrsig 是空的，可优化器又把这几个函数改写了（a 里已经没有 call），字节不再相同，题目才改用 -O0。

练习三答案

实测输出（symtab、dynsym 两列是 plugin_hook 在 .symtab 和 .dynsym 里出现的次数）：

1
h_plain symtab=1 dynsym=0
2
h_lto symtab=0 dynsym=0
3
h_lto_used symtab=1 dynsym=0
4
h_lto_E symtab=1 dynsym=1
5
h_lto_dl symtab=1 dynsym=1
6
== h_lto
7
dlopen: Error relocating ./plugin.so: plugin_hook: symbol not found
8
== h_lto_used
9
dlopen: Error relocating ./plugin.so: plugin_hook: symbol not found
10
== h_lto_E
11
plugin_run(1) = 202
12
== h_lto_dl
13
plugin_run(1) = 202
14
== h_plain
15
dlopen: Error relocating ./plugin.so: plugin_hook: symbol not found
16
== h_plain_E
17
plugin_run(1) = 202

报错来自 musl 的动态链接器：dlopen 加载 plugin.so 时要为它的 plugin_hook 引用做重定位（RTLD_NOW），在主程序的动态符号表里找不到这个名字。开了 LTO 的 h_lto 里，plugin_hook 连 .symtab 都没有了，链接时没有任何共享库引用它，resolution 里它只有 pl，被内部化后删掉。

加 used 以后符号回到了 .symtab，可程序照样失败：used 只阻止编译器和 LTO 删除它，不会把它放进 .dynsym，动态链接器只看后者。能修好的是 --export-dynamic（导出全部全局符号），或者 --dynamic-list=dyn.list，文件内容是 { plugin_hook; };，只导出这一个。这两个选项也会让 lld 在 resolution 里给它标上 x，LTO 自然就保留了它。

不开 LTO 的 h_plain 同样失败，函数虽然在 .symtab 里，但没进 .dynsym。所以这个错误的根源在动态导出，LTO 只是让它多了一层：不开 LTO 时可以用 nm 看到函数"还在"，容易误以为问题出在别处；开了 LTO 以后函数整个消失，正确的修法却还是同一个。

附录：术语与工具

LTO — LTO（link-time optimization）在链接阶段协调编译器优化。它利用保留下来的中间表示跨文件分析，能力不同于仅处理本机目标文件的普通链接。官方文档。 ↩
GCC — GCC（GNU Compiler Collection）是一组语言编译器。命令 gcc 是驱动入口，会组织编译、汇编和链接；在终端调用它，并不意味着后续工作都在同一个进程里完成。官方文档。 ↩
GNU — GNU 是 “GNU’s Not Unix” 的递归缩写，指自由软件操作系统项目。GCC、binutils 和 glibc 都属于 GNU 项目，但分别承担编译、二进制处理和 C 运行库职责。官方文档。 ↩
binutils — GNU binutils 是一组处理目标文件的工具，包含汇编器 as、链接器 ld，以及 readelf、nm、objdump、ar 等检查与归档工具。官方文档。 ↩
ELF — ELF（Executable and Linkable Format）规定目标文件、可执行文件与共享对象的结构。通用规则见 gABI，架构相关的调用约定和重定位规则见对应 psABI。官方文档。 ↩
Clang — Clang 是 LLVM 项目中的 C、C++ 等语言前端及驱动程序。它通常使用集成汇编器，但仍需调用链接器；最终使用哪个链接器取决于目标平台和配置。官方文档。 ↩
IR — IR（intermediate representation）是编译器使用的中间表示。它处于源码与最终机器码之间，便于分析和优化；LLVM IR 的文本形式与 bitcode 二进制编码表达同一套中间语言。官方文档。 ↩
LLVM — LLVM 是一组编译器与工具链项目的名称，包括优化基础设施、目标代码生成和相关工具。Clang、LLD 与 LLVM IR 各有职责，不能互作同义词。官方文档。 ↩
COMDAT — COMDAT 让工具链表示可供择一保留的重复定义组。ELF 通过 section group 与签名表达相关关系；选择副本时，组内关联内容需要一致处理。官方文档。 ↩
collect2 — collect2 是 GCC 调用链接器时可能经过的辅助程序。它属于驱动调用链；诊断中出现这个名字，不代表又多了一种目标文件格式。官方文档。 ↩
ar — ar 建立和查看归档文件。静态库 .a 通常由多个目标文件成员组成，链接器根据未解析符号按需抽取成员。官方文档。 ↩
nm — nm 列出目标文件的符号。字母标记概括符号所在节或绑定等属性；需要判断准确语义时，应继续对照 ELF 符号表字段。官方文档。 ↩
DWARF — DWARF 是调试信息格式，描述源码行、类型、变量与机器位置的关系。它可以随 ELF 保存，但不是 ELF 符号表的别名。官方文档。 ↩
musl — musl 是 Linux 的一种 C 标准库实现，提供 printf 等库函数及运行时支持。本系列在需要分析或链接较小的静态运行库时使用它；普通 Linux 服务器不一定预装 musl。官方文档。 ↩
PIE — PIE（position-independent executable）是可以在不同加载基址运行的可执行文件。生成 PIE 需要编译与链接选项配合；static-PIE 还需要自身的启动路径完成必要重定位。官方文档。 ↩
GC — 本文 GC 指 section garbage collection，即链接器从入口和其他根出发保留可达节、删除无用节。它发生在构建阶段，与运行时堆内存的垃圾回收不同。官方文档。 ↩
LLD — LLD 是 LLVM 项目的链接器。ELF 平台通常通过 ld.lld 调用；lld-link 则提供兼容 Windows 工具链的接口。它与负责处理源码的 Clang 是不同组件。官方文档。 ↩
ULEB128 — ULEB128 是无符号整数的变长编码：每字节低七位承载数值，最高位表示是否继续。SLEB128 是相应的有符号形式；解析时需要限制长度并检查溢出。官方文档。 ↩
LSDA — LSDA（Language-Specific Data Area）保存语言异常处理所需的额外信息，例如异常区域和处理动作。展开器与语言 personality 函数分工使用这些数据。官方文档。 ↩
FDE — FDE（Frame Description Entry）关联一段代码的地址范围与栈展开指令。移动代码或重新组织 .eh_frame 时，链接器必须同步更新相关地址和记录间的引用。官方文档。 ↩
QEMU — QEMU 可模拟处理器和系统。用户态模式运行另一架构的用户程序，系统模式则连同机器设备一起模拟；本系列 xv6 实验使用后者启动完整内核。官方文档。 ↩
ABI — ABI（Application Binary Interface）规定二进制组件如何协作，包括调用约定、数据布局和文件格式等。它约束编译结果之间的交接，比源码层面的 API 更靠近机器。官方文档。 ↩
