[链接器的世界-原理篇11] 调试信息：让机器码认回源代码

下文命令中的文件名只表示本次观察产生的输入和输出；目录位置可以由读者自行选择。

调试信息是描述程序的数据：它把机器地址与函数名、类型、源码行对应起来，CPU 通常不执行这些记录。先理解原理篇 04的地址修补和原理篇 05的节删除，再看本章的核心问题：代码移动或消失后，描述它的记录应怎样变化？

先读被删除函数的例子和调试节的重定位，建立“记录描述谁、地址指向谁”的关系。DWARF 的类型树、行号程序是这种描述的不同组织方式；压缩、独立 debug 文件与 split DWARF 则解决体积和分发问题，可在理解地址关系后分别阅读，不必先掌握整个 DWARF 标准。

一个函数从可执行文件里消失以后，调试器是否还应该看见它？代码已经被 --gc-sections 删除，描述它的函数名、源码行号和地址范围却可能仍在 .debug_* 节里。程序不再调用它，运行测试未必能发现问题；调试器一旦把残留地址解释为有效代码位置，给出的线索就可能是错的。

链接器已经会沿引用关系保留或删除代码，但调试信息描述的对象比“这几个字节是否还存在”复杂得多。它可能要保留一个函数的名字和类型，同时表示该函数没有可执行地址；另一些记录则仍要跟随存活的代码搬到新位置。

一个被删掉的函数，在调试信息里还剩什么

第 5 章讲 GC¹ 时，-ffunction-sections 让每个函数单独占一个节，--gc-sections 从入口出发沿着重定位标记，没人引用的节被删掉。下面这个文件里，unused 没有任何调用者：

1
// gc.c
2
int counter = 1;
3

4
__attribute__((noinline)) int used(int x) {
5
    return x + counter;
6
}
7

8
__attribute__((noinline)) int unused(int x) {
9
    return x * 3 + counter;
10
}
11

12
void _start(void) {
13
    int r = used(41);
14
    __asm__ volatile("mov %0, %%edi; mov $60, %%eax; syscall" :: "r"(r) : "rdi", "rax");
15
}

下面分别用 Clang² + LLD³ 和 GCC⁴ + GNU⁵ ld 编译并链接这个程序：

1
$ clang -O1 -g -ffunction-sections -fno-pic \
2
        -fno-asynchronous-unwind-tables -c gc.c -o gc_clang.o
3
$ gcc -O1 -g -ffunction-sections -fno-pic \
4
        -fno-asynchronous-unwind-tables -c gc.c -o gc_gcc.o
5
$ ld.lld --gc-sections gc_clang.o -o lld.out
6
$ ld --gc-sections gc_gcc.o -o bfd.out

为了减少构建目录差异，可以给两个编译器加上 -fdebug-prefix-map=构建目录=/w，把匹配的调试路径改写为 /w。路径映射不会固定所有文件字节和节偏移；编译器版本、选项及其他元数据仍会影响产物。下面列出一组代表性输出；逐步执行上述简化命令时应比较记录关系，而非要求偏移逐项相同。

GC 删除了 unused 的代码节。接下来要检查的对象是另外两类记录：描述这个函数的调试条目，以及把它的指令地址关联到源码的行号表。代码消失，不意味着这两类记录也按相同粒度被删除。

DWARF⁶ 同时保存源码实体之间的关系和它们与机器地址之间的关系。下面的输入采用 DWARF 5；它支持把地址集中到独立表中，而不是要求每个使用者都保存完整地址。先看源码实体怎样组织：一个函数有参数和局部变量，每个变量又有类型。它将一次编译产生的相关信息组织成编译单元（CU，compilation unit），通常对应一个源码翻译单元。CU 中的实体按树组织，每个节点称为 DIE⁷，可描述函数、变量或类型；DIE 的标签（tag）说明它是什么，比如 DW_TAG_subprogram 表示函数；它的属性（attribute）记录具体信息，比如 DW_AT_name 是名字，DW_AT_low_pc 是起始地址，DW_AT_high_pc 是结束地址或长度。每个属性值用哪种编码存放，由形式（form）决定，后面会看到形式对链接器的影响。用 llvm-dwarfdump 看 lld 的产物：

1
$ llvm-dwarfdump --debug-info lld.out | grep -E 'DW_TAG_subprogram|DW_AT_(name|low_pc|high_pc)'
2
0x0000003e:   DW_TAG_subprogram
3
                DW_AT_low_pc	(0x0000000000201160)
4
                DW_AT_high_pc	(0x0000000000201169)
5
                DW_AT_name	("used")
6
0x00000058:   DW_TAG_subprogram
7
                DW_AT_low_pc	(0x0000000000000000)
8
                DW_AT_high_pc	(0x000000000000000a)
9
                DW_AT_name	("unused")
10
0x00000072:   DW_TAG_subprogram
11
                DW_AT_low_pc	(0x0000000000201170)
12
                DW_AT_high_pc	(0x0000000000201188)
13
                DW_AT_name	("_start")

记录还在，起始地址是 0。DW_AT_high_pc 在文件里存的是长度 0xa，工具把它加到起始地址上显示，于是 unused 声称自己占据 [0, 0xa)。GNU ld 的产物里 unused 的起点同样是 0，但本机 GCC 默认生成 CET 的 endbr64，函数长 0xe，所以 DW_AT_high_pc 显示 0xe。墓碑相同，不代表两套编译器的指令长度相同。

DWARF 5 的这个 0 写在哪里，Clang 和 GCC 不同。GCC 用 DW_FORM_addr 形式，地址直接写在 .debug_info 的 DIE 里；Clang 用 DW_FORM_addrx，DIE 里只存一个下标，地址集中放在 .debug_addr 节的一张表里。

下面输出中的三个数描述不同维度：version=5 是 DWARF 格式版本；DWARF32 表示这组记录使用 32 位的长度/节偏移编码；addr_size=8 表示地址项占 8 字节。DWARF32 完全可以描述 64 位程序，不意味着地址只能占 4 字节。长度字段控制记录怎样划界，地址宽度控制表项怎样读，两者分别由记录头说明：

1
$ llvm-dwarfdump --debug-addr lld.out
2
Address table header: length = 0x0000002c, format = DWARF32, version = 0x0005, addr_size = 0x08, seg_size = 0x00
3
Addrs: [
4
0x0000000000202188
5
0x0000000000201160
6
0x0000000000000000
7
0x0000000000201170
8
0x000000000020117b
9
]

五项依次是 counter、used、unused、_start 和 _start 里的一个位置，第三项就是 unused 的那个 0。

行号表在 .debug_line。第 8 章说过，它是一段状态机程序，解出来是一张"从哪个地址起对应第几行"的表。每个连续的代码区间是一个序列（sequence），以 DW_LNE_set_address 设定起点，以 end_sequence 结束：

1
$ llvm-dwarfdump --debug-line lld.out
2
Address            Line   Column File   ISA Discriminator OpIndex Flags
3
------------------ ------ ------ ------ --- ------------- ------- -------------
4
0x0000000000201160      3      0      0   0             0       0  is_stmt
5
0x0000000000201162      4     14      0   0             0       0  is_stmt prologue_end
6
0x0000000000201168      4      5      0   0             0       0
7
0x0000000000201169      4      5      0   0             0       0  end_sequence
8
0x0000000000000000      8     14      0   0             0       0  is_stmt prologue_end
9
0x0000000000000003      8     18      0   0             0       0
10
0x0000000000000009      8      5      0   0             0       0
11
0x000000000000000a      8      5      0   0             0       0  end_sequence
12
0x0000000000201170     11      0      0   0             0       0  is_stmt
13
...

中间那个序列属于 unused，起点同样是 0，第 8 行"对应"着地址 0 到 9。三个问题的答案是：记录还在，地址填成 0，行号表也还在，只是挪到了地址 0。

原因第 5 章讲过：调试节不加载，默认全部保留，它们引用 .text.unused 的那些重定位没有了目标，链接器只好填一个约定的值。这个值叫墓碑值（tombstone），意思是"这里原来有东西，现在作废了"。

0、1、−1，还有短暂存在过的 −2

这次 DWARF 5 的结果里，.debug_addr、.debug_info 和 .debug_line 的墓碑全是 0。换回 DWARF 4，地址范围列表在 .debug_ranges 节里，每一项是一对"起点、终点"：

1
$ gcc -O1 -g -gdwarf-4 -ffunction-sections -fno-pic \
2
        -fno-asynchronous-unwind-tables -c gc.c -o gc4.o
3
$ ld.lld --gc-sections gc4.o -o lld4.out
4
$ ld --gc-sections gc4.o -o bfd4.out
5
$ readelf -x .debug_ranges bfd4.out
6
  0x00000000 00104000 00000000 0d104000 00000000 ..@.......@.....
7
  0x00000010 01000000 00000000 01000000 00000000 ................
8
  0x00000020 0d104000 00000000 27104000 00000000 ..@.......@.....
9
  0x00000030 00000000 00000000 00000000 00000000 ................

第二对是 unused 的，两边都是 1，lld4.out 里也一样。原因第 5 章讲过：DWARF 4 的范围列表用一对 0 表示结束，填 0 会把后面 _start 的范围截掉，起点为 −1 的一项又表示基地址选择项，只好用 1，[1, 1) 是一个空区间。

第 5 章引过 lld 的规则（lld/ELF/InputSection.cpp 的 relocateNonAlloc）：大多数节填 0，.debug_loc、.debug_ranges 填 1，DWARF 5 的名字索引 .debug_names 填 −1；GNU ld 是 .debug_ranges 填 1、其余填 0（MaskRay: Linker garbage collection），上面的实测都与之一致。

这套规则是 2020 年才定下来的。lld 11 之前填的是"0 加上加数"，和 gold 一样：重定位 .text.unused + 8 会填成 8，一个函数中间的地址就成了一个小的正数。2020 年 6 月 23 日的提交 e618ccbf（D81784）改成大多数节填 −1，.debug_loc 和 .debug_ranges 因为 −1 有特殊含义，填 −2。−1 随即在几个使用调试信息的工具里出了问题：lldb、Chrome 用的崩溃收集库 breakpad、二进制体积分析工具 bloaty。8 月 6 日的提交 004be4037e1e（D84825）改成 0 和 1，并把 1 推广到 .debug_loc，说明里写的是不回到 gold 的老办法，"we're going to the GNU ld strategy"；这个提交随后挑进了 11.x 发布分支（279922f）。提交说明还解释了 −2 被放弃的原因：{−1, −2} 这一对后面再跟一项 {0, 长度}，会出现起点大于终点的范围。源码里至今留着一句 TODO："Enable -1 in a future release"。

还有一类墓碑出现在相同代码折叠（ICF⁸，第 12 章细讲）之后：被折叠掉的函数，调试记录也要填墓碑，只有 .debug_line 例外，否则在这些函数上下不了断点。上面那段源码注释讲的就是这件事。

调试器为什么怕地址 0

0 能当墓碑，前提是没有真实代码放在地址 0。普通的 Linux 可执行文件满足这一点，lld.out 的代码从 0x201160 开始。gdb 正是这样认定的。它读入一个文件时，会检查有没有哪个要加载的节恰好从地址 0 开始，结果记在 has_section_at_zero 里；读到起始地址为 0 的函数、起点为 0 的范围列表项、地址为 0 的静态变量时，只要没有节在地址 0，就当作被链接器丢弃的东西忽略掉。读函数地址那一处的注释写的是 GNU ld 的老做法：被丢弃的 .gnu.linkonce 节（COMDAT⁹ 之前的去重办法）里的标号，重定位后"get a value of 0"，"mark the pc bounds as invalid, so that GDB will ignore it"。读行号表时，如果一个序列的起点为 0 且低于所在 CU 的起始地址，或者起点为 −1，gdb 认为"This line table is for a function which has been GCd by the linker"，整个序列不记录（gdb 13.1 的 gdb/dwarf2/read.c，check_line_address 等函数）。check_line_address 开头的注释自己也承认，只看地址是否为 0，"will err if the text section is located at 0x0"，所以才加了"低于 CU 起始地址"这个条件。

用本机 GDB 17.1 读取同一架构的 bfd.out：

1
$ gdb -q -batch -ex "info line used" -ex "info line unused" ./bfd.out
2
Line 3 of "gc.c" starts at address 0x401000 <used> and ends at 0x401004 <used+4>.
3
Function "unused" not defined.

unused 的 DIE 和行号序列都在文件里，gdb 把它们当作被 GC 的残留丢掉了，用户看不到这个函数。

这套推断在代码真从 0 开始时就失效了。不少单片机固件和引导程序就链接在地址 0，第 10 章讲过，没有加载器的程序地址由链接器脚本说了算。用 -Ttext=0 模拟一下：

1
$ ld --gc-sections -Ttext=0 gc_gcc.o -o bfd0.out
2
$ nm bfd0.out | grep ' T '
3
000000000000000d T _start
4
0000000000000000 T used
5
$ addr2line -f -e bfd0.out 0x4
6
used
7
/w/gc.c:8

0x4 在 used 里，函数名是对的，行号却是第 8 行，那是 unused 的函数体。行号表里现在有两个序列都从 0 开始：

1
$ llvm-dwarfdump --debug-line bfd0.out
2
Address            Line   Column File   ISA Discriminator OpIndex Flags
3
------------------ ------ ------ ------ --- ------------- ------- -------------
4
0x0000000000000000      3     43      1   0             0       0  is_stmt
5
0x0000000000000000      3     43      1   0             0       0
6
0x0000000000000004      4      5      1   0             0       0  is_stmt
7
0x0000000000000004      4     14      1   0             0       0
8
0x000000000000000c      5      1      1   0             0       0
9
0x000000000000000d      5      1      1   0             0       0  end_sequence
10
0x0000000000000000      7     45      1   0             0       0  is_stmt
11
0x0000000000000000      7     45      1   0             0       0
12
0x0000000000000004      8      5      1   0             0       0  is_stmt
13
0x0000000000000004      8     14      1   0             0       0
14
0x0000000000000007      8     18      1   0             0       0
15
0x000000000000000d      9      1      1   0             0       0
16
0x000000000000000e      9      1      1   0             0       0  end_sequence
17
0x000000000000000d     11     19      1   0             0       0  is_stmt
18
0x0000000000000011     12      5      1   0             0       0  is_stmt
19
0x0000000000000011     12     13      1   0             0       0
20
0x000000000000001d     13      5      1   0             0       0  is_stmt
21
0x0000000000000026     14      1      1   0             0       0
22
0x0000000000000027     14      1      1   0             0       0  end_sequence

第一个是 used 的真实代码，第二个是 unused 的墓碑，两者都覆盖 0x4，addr2line 选中了后者。gdb 也一样上当。.text 就在地址 0，has_section_at_zero 为真；CU 的起始地址也是 0，行号序列的起点并不"低于"它。两道检查都不起作用：

1
$ gdb -q -batch -ex "info line used" -ex "info line unused" -ex "info line *0x4" ./bfd0.out
2
Line 7 of "gc.c" starts at address 0x0 <unused> and ends at 0x4 <unused+4>.
3
Line 7 of "gc.c" starts at address 0x0 <unused> and ends at 0x4 <unused+4>.
4
Line 8 of "gc.c" starts at address 0x4 <unused+4> and ends at 0xc <unused+12>.

问 used 在哪一行，gdb 答第 7 行，还把地址 0 标成了 <unused>。break used 也一样，gdb 回答 Breakpoint 1 at 0x0: file gc.c, line 7.，而对 bfd.out 是 Breakpoint 1 at 0x401000: file gc.c, line 3.。同一个目标文件交给 ld.lld 链接（加 --image-base=0，否则 lld 拒绝把节放在默认基址 0x200000 之下），用 addr2line 查询地址 0x4，同样错误地返回第 8 行。换成 −1：

1
$ ld.lld --gc-sections --image-base=0 -Ttext=0 \
2
        -z dead-reloc-in-nonalloc='.debug_*=0xffffffffffffffff' gc_gcc.o -o lldm1.out
3
$ addr2line -f -e lldm1.out 0x4
4
used
5
/w/gc.c:4

答案回到了第 4 行。llvm-dwarfdump --debug-line lldm1.out 干脆不再列出 unused 的序列，LLVM¹⁰ 的 DWARF 解析器认得这个墓碑；gdb 对 lldm1.out 也答出 Line 3 of "gc.c" starts at address 0x0 <used>，unused 则是"not defined"，这正是 check_line_address 里"或者起点为 −1"那个条件的作用。0 的问题在于它可能是一个合法地址，−1 几乎不可能是。lld 11 之前的"0 加加数"更糟，墓碑会散落在 [0, 函数长度) 里的各个位置，低地址程序的行号表因此可能出现好几个互相重叠的假序列。

整个输入文件被删除时

前面的 unused 与仍然存活的函数来自同一个输入文件，LLD 保留了这个文件的调试节。如果整个输入文件都没有活着的代码和数据，情况会有所不同。GNU ld 还有一条规则：如果一个输入文件里所有加载的节（SHT_NOTE 除外）都被删了，它的调试节也一并删掉（MaskRay: Linker garbage collection）。加一个只含 orphan 函数的 dead.c 试一下：

1
$ ld --gc-sections --print-gc-sections gc_gcc.o dead_gcc.o -o bfd2.out
2
ld: removing unused section '.text.unused' in file 'gc_gcc.o'
3
ld: removing unused section '.text.orphan' in file 'dead_gcc.o'
4
ld: removing unused section '.debug_info' in file 'dead_gcc.o'
5
ld: removing unused section '.debug_abbrev' in file 'dead_gcc.o'
6
...
7
ld: removing unused section '.debug_frame' in file 'dead_gcc.o'
8
$ ld.lld --gc-sections gc_gcc.o dead_gcc.o -o lld2.out

bfd2.out 的 .debug_info 里只有 gc.c 一个 CU，234 字节；lld2.out 里还有 dead.c 的 CU 和 orphan 的 DIE，336 字节。gc.c 里的 unused 两边都留着墓碑，这条规则只管整个文件都死了的情况。若要把这些残留的调试记录也清掉，需要理解并重写 DWARF 的结构。本例通用链接器没有执行这项语义级清理，可以在链接之后用 llvm-dwarfutil 这类工具解析整个 DWARF 再重写，它的 --garbage-collection 选项删除的就是地址为墓碑值的那些调试信息。这类处理要理解 DIE 之间的引用并重建相关偏移，增加的工作不再只是应用 ELF¹¹ 重定位；MaskRay 说这符合"smart format, dumb linker"的分工。

调试节在链接器眼里是什么

lld.out 的节头表和程序头：

1
$ readelf -SW lld.out
2
  [Nr] Name              Type            Address          Off    Size   ES Flg Lk Inf Al
3
  [ 0]                   NULL            0000000000000000 000000 000000 00      0   0  0
4
  [ 1] .text             PROGBITS        0000000000201160 000160 000028 00  AX  0   0 16
5
  [ 2] .data             PROGBITS        0000000000202188 000188 000004 00  WA  0   0  4
6
  [ 3] .debug_loclists   PROGBITS        0000000000000000 00018c 00001d 00      0   0  1
7
  [ 4] .debug_abbrev     PROGBITS        0000000000000000 0001a9 000099 00      0   0  1
8
  [ 5] .debug_info       PROGBITS        0000000000000000 000242 000095 00      0   0  1
9
  [ 6] .debug_rnglists   PROGBITS        0000000000000000 0002d7 00001a 00      0   0  1
10
  [ 7] .debug_str_offsets PROGBITS        0000000000000000 0002f1 000030 00      0   0  1
11
  [ 8] .debug_str        PROGBITS        0000000000000000 000321 000052 01  MS  0   0  1
12
  [ 9] .debug_addr       PROGBITS        0000000000000000 000373 000030 00      0   0  1
13
  [10] .comment          PROGBITS        0000000000000000 0003a3 000042 01  MS  0   0  1
14
  [11] .debug_frame      PROGBITS        0000000000000000 0003e8 000068 00      0   0  8
15
  [12] .debug_line       PROGBITS        0000000000000000 000450 00009b 00      0   0  1
16
  [13] .debug_line_str   PROGBITS        0000000000000000 0004eb 000008 01  MS  0   0  1
17
  [14] .symtab           SYMTAB          0000000000000000 0004f8 000078 18     16   2  8
18
  [15] .shstrtab         STRTAB          0000000000000000 000570 0000bd 00      0   0  1
19
  [16] .strtab           STRTAB          0000000000000000 00062d 00001a 00      0   0  1
20
$ readelf -lW lld.out
21
 Section to Segment mapping:
22
  Segment Sections...
23
   00
24
   01
25
   02     .text
26
   03     .data
27
   04

这份产物中的 .debug_* 都是 PROGBITS 节，Flg 列没有 A，也就是没有第 2 章讲的 SHF_ALLOC，Address 列一律是 0，段映射里一个也没出现。这些非加载节不参与进程映射，调试器则可以从磁盘上的文件读取它们。.debug_str 和 .debug_line_str 带 MS，即第 2、5 章讲过的 SHF_MERGE 加 SHF_STRINGS，是可以合并重复字符串的节。

各节的分工大致如下。.debug_info 是 DIE 树本身；.debug_abbrev 是缩写表，每个 DIE 只存一个缩写编号，"这种 DIE 有哪些属性、各用什么形式"写在缩写表里共用；.debug_str 存属性里的字符串；.debug_line 是行号表，它引用的文件名、目录名在 .debug_line_str 里；.debug_rnglists 和 .debug_loclists 是 DWARF 5 的地址范围列表和位置列表，后者描述"变量在这段代码里放在哪个寄存器、那段代码里放在栈上哪里"，DWARF 4 里对应 .debug_ranges 和 .debug_loc；.debug_frame 是第 8 章讲过的调试用调用帧信息；.debug_addr 和 .debug_str_offsets 是 DWARF 5 新增的两张间接表，下面细说。

文件增长与加载范围是两件事

程序头和节头表是同一个 ELF 文件的两套目录。原理篇 02中的节头按节描述文件内容；原理篇 06中的 PT_LOAD 则规定装载范围和权限。一个节可以占有真实文件字节，却不属于任何加载段。

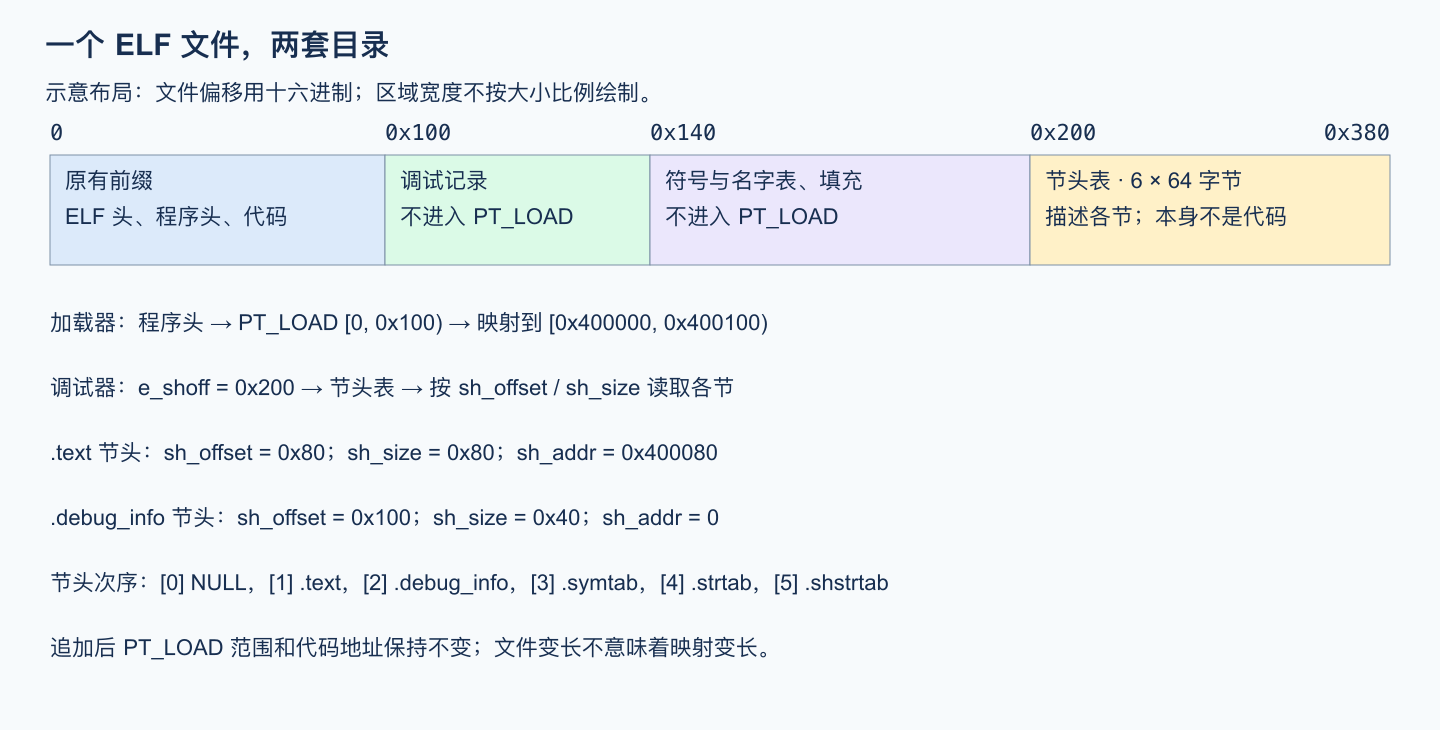

同一个 ELF 文件的加载前缀、调试记录、符号与名字表，以及节头表

图中原文件前缀结束于 0x100，一个 RX 加载段把 [0, 0x100) 映射到 [0x400000, 0x400100)。.text 已经位于文件 [0x80, 0x100)，地址为 0x400080。在前缀之后添加 .debug_info、符号与名字表，再添加六项节头，不需要移动这些代码字节。节头表位于 [0x200, 0x380)；e_shoff=0x200 指向这张表，.text 的节头仍指向原来的 [0x80, 0x100)，.debug_info 的节头则指向新写入的 [0x100, 0x140)。

这个示意布局把每个调试节的 sh_addr 设为 0，并让新增内容全部位于加载段之外。调试器读取 .debug_info 的位置由 sh_offset 和 sh_size 决定；其中的代码地址描述已有代码，并不表示这些调试字节也要放到该地址上。.symtab 的 sh_link 指向保存符号名的 .strtab；节头中的 sh_name 则引用另一张表 .shstrtab。这两种名字不能用同一组字符串偏移解释。

一般链接器可以在最初布局时同时安排加载节和非加载节；在已完成布局的映像后追加元数据，是另一种可行的组织方式。后者的前提是保留已有程序头、入口、代码与数据，并且不把新增调试字节计入 p_filesz 或 p_memsz。更新节表目录不会自动扩大映射；反过来，文件在磁盘上变长也不会改变这些程序头字段。因此，“仍能执行”与“调试器能正确解释”必须分别验证。

先分开两个问题：在哪里写，写入什么

一条调试重定位同时涉及源字段与目标对象。r_offset 指定待修补字段在当前输入节中的位置；符号与加数指定该字段要引用的目标。二者分别跟随自己的输入片段移动，不能共用一个基址。

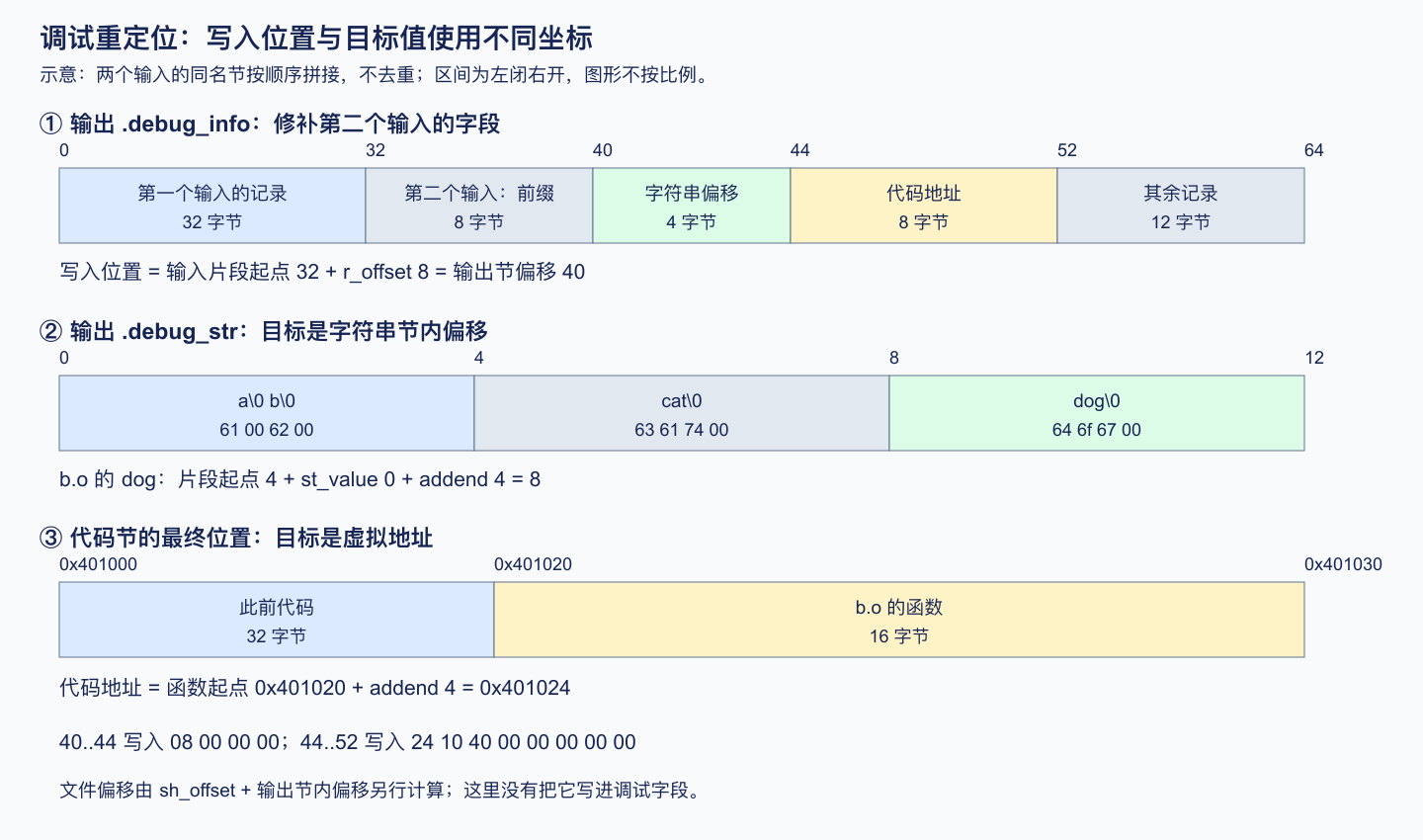

考虑一个只拼接、不去重的示意布局。a.o 与 b.o 各提供 32 字节 .debug_info，于是 b.o 的记录从输出节偏移 32 开始。a.o 的 .debug_str 是四字节 a\0b\0，b.o 的 .debug_str 是八字节 cat\0dog\0；两者对齐均为 1，后者从输出字符串节偏移 4 开始。b.o 的一个代码节最终放在虚拟地址 0x401020。在 b.o 的 .debug_info 中假设有两个待修补字段：

输入字段位置	重定位	目标在输出中的坐标	最终值及小端字节
8，宽 4 字节	`R_X86_64_32`，目标为 `.debug_str` 节符号，`st_value=0, A=4`	字符串片段起点 4，再前进 4 字节找到 `dog`	`8` → `08 00 00 00`
12，宽 8 字节	`R_X86_64_64`，目标为代码节符号，`st_value=0, A=4`	代码起点 `0x401020`，再前进 4 字节	`0x401024` → `24 10 40 00 00 00 00 00`

第一个字段写在输出 .debug_info[40..44]，因为 32 + 8 = 40；第二个写在 [44..52]，因为 32 + 12 = 44。若处理的是第二个输入对应的独立可变切片，仍使用原始 r_offset=8 和 12；若处理整个输出节，才把片段起点 32 加到写入位置上。两种实现都可以，混用会重复加偏移。

调试重定位的写入位置、字符串偏移和代码地址

这几个数字还不是 ELF 文件偏移。若输出 .debug_info 的 sh_offset 是 F，第一个字段在文件中的位置才是 F + 40；它保存的仍是字符串偏移 8。调试器先从节头找到 .debug_str 的文件范围，再从其起点前进 8 字节。代码地址字段则描述程序地址空间中的位置。

字段宽度与目标含义是两个维度：这里四字节字段保存字符串偏移、八字节字段保存地址，但不能仅凭 R_X86_64_32 或 R_X86_64_64 判断含义。重定位类型规定计算与表示范围，目标节和 DWARF 的 form 决定结果如何被解释。若目标字符串经过去重，前面的 4 + 4 必须替换为输入字符串位置到输出位置的映射；若代码被删除，则按对应记录的 tombstone 约定处理，不能继续套用一个不存在的代码基址。DWARF 5 标准第 7 章规定这些引用形式。

PIE 的地址字段还要区分链接时与运行时。若图像按从零开始的地址布局链接，代码坐标 0x1024 写入调试信息；加载偏移为 0x55550000 时，调试器把它换算成运行时地址 0x55551024。这个偏移只适用于属于该图像的地址，不能加到 .debug_str 的节内偏移上。ELF 加载偏移是运行时地址与链接时虚拟地址之差，并不要求每一种 ET_DYN 图像都采用从零开始的布局。

不加载，却一样要重定位。看目标文件里的重定位表（只列出与调试节有关的几张，省略号处略去重复的项）：

1
$ llvm-readelf -rW gc_clang.o
2
Relocation section '.rela.debug_info' at offset 0x5c8 contains 6 entries:
3
0000000000000008  000000060000000a R_X86_64_32            0000000000000000 .debug_abbrev + 0
4
0000000000000011  000000080000000a R_X86_64_32            0000000000000000 .debug_str_offsets + 8
5
0000000000000015  0000000c0000000a R_X86_64_32            0000000000000000 .debug_line + 0
6
0000000000000023  0000000a0000000a R_X86_64_32            0000000000000000 .debug_addr + 8
7
0000000000000027  000000070000000a R_X86_64_32            0000000000000000 .debug_rnglists + c
8
000000000000002b  000000050000000a R_X86_64_32            0000000000000000 .debug_loclists + c
9
Relocation section '.rela.debug_str_offsets' at offset 0x658 contains 10 entries:
10
0000000000000008  000000090000000a R_X86_64_32            0000000000000000 .debug_str + 0
11
000000000000000c  000000090000000a R_X86_64_32            0000000000000000 .debug_str + 27
12
...
13
Relocation section '.rela.debug_addr' at offset 0x748 contains 5 entries:
14
0000000000000008  0000000f00000001 R_X86_64_64            0000000000000000 counter + 0
15
0000000000000010  0000000200000001 R_X86_64_64            0000000000000000 .text.used + 0
16
0000000000000018  0000000300000001 R_X86_64_64            0000000000000000 .text.unused + 0
17
0000000000000020  0000000400000001 R_X86_64_64            0000000000000000 .text._start + 0
18
0000000000000028  0000000400000001 R_X86_64_64            0000000000000000 .text._start + b
19
Relocation section '.rela.debug_frame' at offset 0x7c0 contains 6 entries:
20
000000000000001c  0000000b0000000a R_X86_64_32            0000000000000000 .debug_frame + 0
21
0000000000000020  0000000200000001 R_X86_64_64            0000000000000000 .text.used + 0
22
0000000000000034  0000000b0000000a R_X86_64_32            0000000000000000 .debug_frame + 0
23
0000000000000038  0000000300000001 R_X86_64_64            0000000000000000 .text.unused + 0
24
...
25
Relocation section '.rela.debug_line' at offset 0x850 contains 5 entries:
26
0000000000000022  0000000d0000000a R_X86_64_32            0000000000000000 .debug_line_str + 0
27
000000000000002e  0000000d0000000a R_X86_64_32            0000000000000000 .debug_line_str + 3
28
0000000000000048  0000000200000001 R_X86_64_64            0000000000000000 .text.used + 0
29
0000000000000066  0000000300000001 R_X86_64_64            0000000000000000 .text.unused + 0
30
0000000000000080  0000000400000001 R_X86_64_64            0000000000000000 .text._start + 0

这组输入使用两种重定位，公式都是第 4 章的 S + A，没有 P。下文分别按目标坐标解释；这不是所有 DWARF 输入可使用的重定位类型的完整列表。

R_X86_64_64 指向代码和数据：.debug_addr 的每一项、.debug_line 每个序列开头 DW_LNE_set_address 的 8 字节操作数、.debug_frame 里每条 FDE¹² 的起始地址，最终要填成虚拟地址。这一类和代码里的重定位没有区别，S 是 .text.used 在输出里的地址。.text.unused + 0 那三条（偏移 0x18、0x38、0x66）就是墓碑的来源：目标节被 GC 删掉了，S 没有定义。

R_X86_64_32 指向别的调试节，填的是节内偏移：CU 头部记录它的缩写表从 .debug_abbrev 的哪里开始，.debug_str_offsets 记录每个字符串在 .debug_str 里的位置。多个目标文件的同名调试节被拼成一个输出节以后，第二个文件的 .debug_abbrev 不再从偏移 0 开始，这些偏移都要跟着改。这里的 S 是一个节符号的值。调试节的输出地址是 0，节符号的值就等于这块输入节在输出节里的起始偏移，S + A 算出的正好是输出里的偏移。目标若是 .debug_str 这样的 SHF_MERGE 节，事情多一步：重复的字符串被合并掉以后，.debug_str + 27 原来指向的字符串可能挪到了别处，链接器要按加数找到它属于哪一段字符串，再查这段字符串在输出里的新位置。

lld.out 里能直接看到这一步。gc_clang.o 的 .debug_str 里，"gc.c" 在偏移 0x27，.debug_str_offsets 的第二项重定位是 .debug_str + 27。输出里的 .debug_str 仍是 82 字节，字符串一个没少，顺序却变了：

1
$ llvm-readelf -x .debug_str_offsets lld.out
2
0x00000000 2c000000 05000000 1d000000 08000000 ,...............
3
0x00000010 0d000000 00000000 10000000 4d000000 ............M...
4
0x00000020 46000000 16000000 14000000 44000000 F...........D...

前 8 字节是这张表的头部（长度 0x2c、版本 5），第二项填的是 0x8，不再是输入偏移 0x27。导出输出的 .debug_str 逐个数，counter 在 0，gc.c 在 0x8，编译器版本串从 0x1d 开始。lld 默认用 MergeNoTailSection 处理这类节，按字符串的哈希值分成若干片，各片并行去重，再依次拼接（lld/ELF/SyntheticSections.cpp 的 MergeNoTailSection::finalizeContents），输出顺序因此与输入不同。这是允许的，只要每条重定位都换算到新位置。如果链接器偷懒按"输入节起点 + 加数"计算，gc.c 这个 CU 的文件名就会落到版本串中间。

这些重定位不能省：编译器生成目标文件时不知道它会和谁拼在一起，也不知道函数最后放在哪里。调试信息又描述程序里的几乎每个函数、变量、类型和每一段指令，所以重定位条数远比代码多。

TLS 变量的位置为什么不是一个固定地址

普通全局变量在一个进程中有一个存储位置；TLS 变量则在每个线程中各有一份。链接器能确定变量在所属模块的 TLS 布局中占第几个字节，却不能给所有线程写同一个运行时地址。原理篇 09中的模板与线程副本区分，在调试信息中同样成立。

设变量在模块 TLS 块内的偏移为 12，某线程的块起点为 B_thread。调试器要得到的是 B_thread + 12。若该 ABI 把 TP 放在块起点后 16 字节，机器指令可用 TP-relative 偏移 12 − 16 = −4 访问变量；调试表达式中的模块偏移仍然是 12。PIE 的加载偏移既不能替代 B_thread，也不参与这两个 TLS 偏移之间的换算。

在 ELF x86-64 的常见表达方式中，先用 DW_OP_const8u 压入模块偏移，再由 DW_OP_form_tls_address 转成当前线程的地址。以下是地址大小为 8、小端编码时的一段十字节位置表达式，不含外围 DWARF 属性的长度或 form：

表达式内字节	内容	含义
`0`	`0e`	`DW_OP_const8u`：读取后面的八字节常量并压栈
`1..8`	`0c 00 00 00 00 00 00 00`	模块内 TLS 偏移 `12`
`9`	`9b`	`DW_OP_form_tls_address`：借助运行时信息得到当前线程的实际地址

目标文件中的常量字段可由 DTPOFF 重定位修补。最终 ELF 中 STT_TLS 符号的 st_value 也保存 TLS 偏移，而不是普通符号使用的图像地址。调试器依据表达式所属的可执行文件或共享库选择 TLS 模块，再依据当前线程找到对应的存储块。

DWARF 并不统一规定所有平台如何找到这个块：DW_OP_form_tls_address 的输入解释和地址计算依赖运行时环境。因此，正确的模块偏移是必要条件；调试器还需要适用的运行时 TLS 发现机制，不能简单把数值加到 ELF 的加载基址上。DWARF 5 标准§2.5.1.4 规定了这个操作的语义与模块选择。

DWARF 5 少了多少重定位

以本例为准，DWARF32 的节偏移占 4 字节，地址占 8 字节。先区分属性的语义与 form：名字属性要得到字符串，地址属性要得到机器地址；form 决定记录里直接保存值，还是保存找到该值的索引。

编码形式	DIE 中保存的内容	最终怎样得到值
DW_FORM_strp	4 字节的 .debug_str 节偏移	在字符串节的该位置读到 NUL 为止
DW_FORM_addr	8 字节地址	直接使用重定位后的地址
DW_FORM_strx	字符串表项的索引，宽度取决于具体 form	从 .debug_str_offsets 读偏移，再访问 .debug_str
DW_FORM_addrx	地址表项的索引，宽度取决于具体 form	从 .debug_addr 读地址

DWARF 4 的 strp 和 addr 把要修补的字段放在每个使用它们的 DIE 中。DWARF 5 的索引形式让多个 DIE 共用表项，重定位集中在表中；索引本身不是地址，也不是字符串字节偏移。DW_AT_str_offsets_base 和 DW_AT_addr_base 指定该 CU 的表项区域起点。这里两者都是相应表头之后的 +8，不是整个 ELF 文件的偏移。

以上面的输出 .debug_str_offsets 为例，跟踪索引 1：

步骤	数值	相对于谁
CU 的字符串表项起点	8	.debug_str_offsets 开头
第 1 项的位置	8 + 1 × 4 = 12	.debug_str_offsets 开头
该项四字节 08 00 00 00	8	.debug_str 开头
读取字符串	gc.c	从 .debug_str[8] 读到 NUL

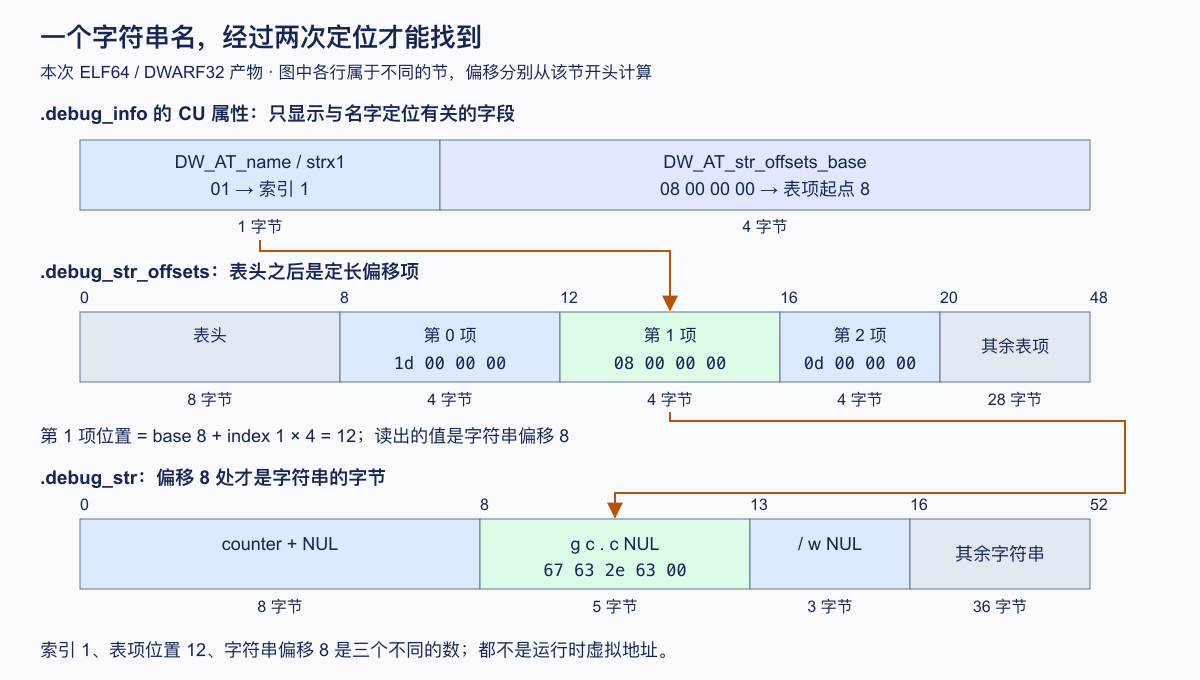

DWARF 字符串索引、表项位置与字符串内容的字节关系

输入中该字符串在 0x27，合并后在 0x8，链接器改的是表项中的字符串偏移；使用它的 DIE 仍可保存索引 1。地址索引同样多走一层，但这里每项宽度是 8 而非 4。DWARF64 会改变节偏移宽度，不能把本例的 4 写成所有记录的固定规则。DWARF 5 标准第 7.4、7.5.5 节给出格式与 form 的精确定义。

范围列表也能引用共享地址表，例如 DW_RLE_startx_length 保存地址表索引与范围长度。这解释了重定位条数为何可能减少：同一个值被复用时，可以只修补公共表项；具体节省量仍取决于编译器选择与程序内容。

拿一个真实一点的程序比较。下面在同一台 Linux 上用 Clang 21，显式选择 RISC-V¹³ 目标，把 xv6¹⁴ 内核（与第 10 章同一个提交 06aad25）的 27 个源文件各编译一遍，选项照抄 xv6 Makefile 里与代码生成有关的那些，只把 -ggdb -gdwarf-2 换成 -gdwarf-4 或 -gdwarf-5，另加 -mno-relax 和 -mabi=lp64d，与第 10 章一致，再加上同样的 -fdebug-prefix-map；链接用 ld.lld 和 kernel.ld；统计 27 个目标文件里的重定位：

1
$ sh analyze.sh
2
--- 目标文件里的重定位条数（全部 27 个 .o 合计）
3
g0 共 1471 条，其中 .rela.debug_* 0 条
4
dw4 共 9322 条，其中 .rela.debug_* 7851 条
5
dw5 共 7895 条，其中 .rela.debug_* 6424 条
6
--- 按节细分（dw4 / dw5）
7
[dw4]
8
5375 .rela.debug_info
9
2120 .rela.debug_line
10
 350 .rela.debug_frame
11
   6 .rela.debug_aranges
12
[dw5]
13
2319 .rela.debug_line
14
2278 .rela.debug_str_offsets
15
1329 .rela.debug_addr
16
 350 .rela.debug_frame
17
 142 .rela.debug_info
18
   6 .rela.debug_aranges

xv6 是 RISC-V 程序，前面的 R_X86_64_32、R_X86_64_64 在这里叫 R_RISCV_32、R_RISCV_64，含义相同。不带 -g 时整个内核只有 1471 条重定位。DWARF 4 下调试节的重定位是它的 5 倍多，其中 .debug_info 的 5375 条按类型分是 3890 条 R_RISCV_32（几乎都是 DW_FORM_strp）和 1485 条 R_RISCV_64（地址）。到了 DWARF 5，.debug_info 自己只剩 142 条，字符串和地址的重定位搬进了两张表，分别是 2278 和 1329 条，三者合计 3749 条，比 5375 少了三成。调试节总共少了 1427 条，约 18%。

.debug_line 反而多了。DWARF 5 的行号表头部也改用 DW_FORM_line_strp 引用 .debug_line_str 里的文件名，多出 199 条 R_RISCV_32。另外两千多条是 RISC-V 特有的：1047 对 R_RISCV_ADD16 和 R_RISCV_SUB16。第 4 章讲过，RISC-V 的链接器松弛会删掉指令字节，两个标号之间的距离要到链接时才确定，行号表里"地址前进多少"这样的差值就得写成一对重定位，链接器算出 S(甲) − S(乙) 再填进去。Clang 21 在 -mno-relax 下照样这么生成（用 kernel/string.c 按同样的选项单独试过，-mno-relax 和 -mrelax 都是 38 对）。本章 x86-64 工具链的常见松弛保持指令序列长度，因此这里的行号表每个序列只在开头带一条 R_X86_64_64；不能把这个例子推广为所有架构或所有代码变换都不改变长度。

在这批输入中，间接表明显减少了 .debug_info 的重定位，而行号差值仍占据较大份额，因此总降幅是 18%。收益取决于生成了哪些 DWARF 形式及目标架构需要哪些修补，不能只凭版本号推断。

多份字符串怎样共用存储

前面的单个输入已经展示了字符串位置变化；在刚才构建的 xv6 多文件产物中，链接还会消除重复内容。xv6 的 27 个 DWARF 5 目标文件里，.debug_str 合计 16131 字节，输出里只有 4706 字节：

1
--- .debug_str 合并：输入合计 / 输出
2
输入合计 16131
3
输出 4706
4
-O2 输出 4248

每个 CU 都带着自己的一份 "int"、"char"、编译器版本串 "Ubuntu clang version 21.1.8 (6ubuntu1)"、编译目录，以及公共头文件里的类型名和结构体成员名，合并以后各剩一份，省掉了七成。lld 加 -O2 还会做尾部合并：如果一个字符串恰好是另一个字符串的结尾，比如 "lock" 之于 "spinlock"，前者就不必单独存放，直接指向后者的后半段。-O2 的输出里已经找不到单独的 "lock\0"，DW_AT_name ("lock") 照样读得出来，总共又省下 458 字节。只有 -O2 时 lld 才为这类节选用 MergeTailSection（lld/ELF/OutputSections.cpp 第 192 行），它把所有字符串交给 StringTableBuilder，单线程地做一次多键排序（multikeySort），排完序才能找出谁是谁的结尾；默认的 MergeNoTailSection 按哈希分片并行去重，快得多。合并是这一节和前面重定位那一节的交汇点：.debug_str_offsets 里每条 R_X86_64_32 .debug_str + 加数，链接器都要按加数在原输入节里找到它属于哪个字符串，再换成这个字符串在输出里的新位置。

体积：比代码大几倍的数据

重定位多，是因为数据多。还是用上面那几个 xv6 内核，llvm-size -A 列出每个节的大小，analyze.sh 把 .debug_* 加起来：

1
$ sh analyze.sh
2
build-g0/kernel    文件   64792 字节；0 个 .debug_* 节，合计 0 字节
3
build-dw4/kernel   文件  360792 字节；8 个 .debug_* 节，合计 168795 字节
4
build-dw5/kernel   文件  313312 字节；11 个 .debug_* 节，合计 139890 字节
5
...
6
$ llvm-size -A build-g0/kernel
7
section                 size         addr
8
.text                  36864   2147483648
9
.rodata                 1776   2147520512
10
.data                      4   2147522288
11
.bss                  103256   2147522304

要从文件装进内存的只有 .text、.rodata、.data，合计 38644 字节（.bss 在文件里不占空间）。DWARF 5 的调试节是它的 3.6 倍，DWARF 4 是 4.4 倍。第 10 章 GNU 工具链构建的内核用的是 GCC 和 -gdwarf-2，调试节是装载内容的 7.5 倍。

两个版本逐节比较：

1
[dw4]                          [dw5]
2
  .debug_info     66815          .debug_info         45562
3
  .debug_abbrev   12074          .debug_abbrev       12182
4
  .debug_aranges    144          .debug_aranges        144
5
  .debug_line     25263          .debug_line         26874
6
  .debug_loc      44865          .debug_line_str       674
7
  .debug_str       4650          .debug_loclists     17037
8
  .debug_frame    11352          .debug_str_offsets   9296
9
  .debug_ranges    3632          .debug_str           4706
10
                                 .debug_addr         10816
11
                                 .debug_frame        11352
12
                                 .debug_rnglists      1247

DWARF 5 少掉的 28905 字节主要来自位置列表和 .debug_info。.debug_loc 每一项都写两个 8 字节的地址值，这批 Clang 生成的 DWARF 4 文件里它们是相对 CU 基地址的偏移（所以目标文件里没有 .rela.debug_loc 和 .rela.debug_ranges），.debug_loclists 可以写成"相对基地址的 ULEB128¹⁵ 偏移"或".debug_addr 的下标加长度"；.debug_info 里 4 字节的 strp 偏移和 8 字节的地址换成了一两个字节的下标，代价是多出 .debug_str_offsets 和 .debug_addr 两张表。

文件大小还有一处差别和调试节有关。build-dw5/kernel 的 .symtab 有 104448 字节，不带 -g 的只有 15192 字节，多出的三千七百多个符号是编译器为上一节那些 ADD16/SUB16 重定位生成的本地标号，名字大部分是 .L0 ，lld 默认把它们留在了符号表里。链接时加 -X（--discard-locals）可以丢掉这些本地标号。

压缩调试节

调试信息经常需要长期存放和分发，压缩可以减少磁盘占用和传输量；代价是写入时压缩、读取时解压，以及工具必须支持所选格式。这件事经过两代格式。按 MaskRay 的整理（Compressed debug sections），2007 年 gold 的开发者之一 Craig Silverstein 先加了压缩选项，2008 年定成把节改名为 .zdebug_* 的格式，2010 年 Cary Coutant 给 gas 加上 --compress-debug-sections。改节名的办法有个毛病：每个读调试信息的工具都要认识另一套节名，而且压缩与否和节的类型、标志无关，只能靠名字猜。2012 年 gABI¹⁶ 加入了一种通用的格式，用节标志 SHF_COMPRESSED（0x800）表示"这个节的内容是压缩过的"，节名不变；binutils¹⁷ 2.26 起 --compress-debug-sections=zlib 指的就是这种格式。2022 年 gABI 又接受了 zstd。它提供另一组压缩率、速度与内存占用的取舍，实际效果需要结合数据和压缩级别测量，lld 16 开始支持 --compress-debug-sections=zstd（zstd compressed debug sections）。

gABI 第 4 章规定，带 SHF_COMPRESSED 的节以一个压缩头开头，后面紧跟压缩数据：

1
typedef struct {
2
    Elf64_Word  ch_type;       // 算法：ELFCOMPRESS_ZLIB = 1，ELFCOMPRESS_ZSTD = 2（见正文）
3
    Elf64_Word  ch_reserved;
4
    Elf64_Xword ch_size;       // 解压后的大小
5
    Elf64_Xword ch_addralign;  // 解压后的对齐
6
} Elf64_Chdr;

ELFCOMPRESS_ZLIB 的值 1 写在上面这个 gABI 页面里；那个页面停在 2013 年的版本，ELFCOMPRESS_ZSTD 的值 2 见 MaskRay 的 zstd 那篇文章和 generic-abi 邮件组的讨论，下面的实测也是 2。节头里的 sh_size 和 sh_addralign 描述的是压缩后的样子，解压后的大小和对齐由压缩头提供。gABI 还规定它只能用于不加载的节，不能和 SHF_ALLOC 同时出现，也不能用于 SHT_NOBITS。

用同一批 DWARF 5 目标文件，只在链接命令上加一个选项：

1
$ ld.lld -z max-page-size=4096 -T kernel/kernel.ld --compress-debug-sections=zlib -o kernel-zlib build-dw5/*.o
2
$ ld.lld -z max-page-size=4096 -T kernel/kernel.ld --compress-debug-sections=zstd -o kernel-zstd build-dw5/*.o
3
$ llvm-readelf -SW kernel-zlib | grep ' \.debug_info '
4
  [ 6] .debug_info       PROGBITS        0000000000000000 00a768 0066c1 00   C  0   0  1
5
$ llvm-readelf -x .debug_info kernel-zlib | head -4
6
Hex dump of section '.debug_info':
7
0x00000000 01000000 00000000 fab10000 00000000 ................
8
0x00000010 01000000 00000000 78019cbd 797c1c57 ........x...y|.W
9
$ llvm-readelf -x .debug_info kernel-zstd | head -4
10
Hex dump of section '.debug_info':
11
0x00000000 02000000 00000000 fab10000 00000000 ................
12
0x00000010 01000000 00000000 28b52ffd 60fab05d ........(./.`..]

（这里和后面的 build-dw5/*.o 是简写，脚本里按 Makefile 的 OBJS 顺序逐个列出。）Flg 列的 C 就是 SHF_COMPRESSED。按小端序读压缩头：ch_type 为 1 和 2，ch_size 都是 0xb1fa，即 45562 字节，和未压缩的 .debug_info 一样大，ch_addralign 为 1。从第 24 字节起是压缩数据本身：zlib 流的开头两字节 78 01，第二个字节的高两位为 0，表示用的是最快的压缩级别，与 MaskRay 文中"lld 19 起默认用 Z_BEST_SPEED"一致；zstd 帧以魔数 28 b5 2f fd 开头。

整体效果：

1
kernel-zlib        文件  238320 字节；11 个 .debug_* 节，合计 64902 字节
2
kernel-zstd        文件  234896 字节；11 个 .debug_* 节，合计 61472 字节

调试节从 139890 字节压到 46% 和 44%。各节差别很大（按节头里的大小算，含 24 字节的压缩头）。zstd 下压得最狠的是 .debug_addr，10816 字节压到 2310 字节，21%；其次是 .debug_abbrev 23%、.debug_frame 24%、.debug_str_offsets 30%。这几个节的内容高度重复：.debug_addr 里的地址都在 0x80000000 附近，每 8 字节里有好几个字节相同；缩写表反复描述同几种 DIE；每条 FDE 的结构也大同小异。.debug_info 只压到 53%。.debug_str 也只压到 50.6%，zlib 下是 51.8%，和 .debug_info 的 57.7% 相近，因为链接器已经把重复的字符串去掉了，剩下的都只出现一次。

压缩也会出现在链接器的输入端。本机 as --help 明确显示 Default: none，开头的 gc_gcc.o 没有压缩。为了测试压缩输入，沿用同一编译选项，额外加 -gz=zlib 生成 gc_gcc_z.o。gas 仍会在压缩无收益时保留原样，不能假设每个调试节都带 C：

1
$ gcc -O1 -g -ffunction-sections -fno-pic -fno-asynchronous-unwind-tables \
2
      -fdebug-prefix-map="$PWD"=/w -gz=zlib -c gc.c -o gc_gcc_z.o
3
$ readelf -SW gc_gcc_z.o | grep -E '\.debug_.*[[:space:]][A-Z]*C[A-Z]*[[:space:]]'
4
  [10] .debug_info       PROGBITS        0000000000000000 000080 000091 00   C  0   0  8
5
  [12] .debug_abbrev     PROGBITS        0000000000000000 000118 0000a2 00   C  0   0  8
6
  [15] .debug_aranges    PROGBITS        0000000000000000 0001e0 000035 00   C  0   0  8
7
  [19] .debug_line       PROGBITS        0000000000000000 000240 00007b 00   C  0   0  8
8
  [21] .debug_str        PROGBITS        0000000000000000 0002c0 0000e3 01 MSC  0   0  8
9
  [26] .debug_frame      PROGBITS        0000000000000000 000400 000040 00   C  0   0  8

这里 .debug_str 的标志是 MSC，它同时可合并、装字符串且已压缩；只匹配独立的 C 会漏掉它。把 gc_gcc_z.o 分别交给 ld --gc-sections 与 ld.lld --gc-sections，输出里一个 C 都没有。gABI 那一节写明，指向压缩节的重定位给出的都是未压缩数据里的偏移，"It is therefore necessary to decompress the section data before relocations can be applied"。链接器先解压所有输入，重定位、合并，再按自己的选项决定输出压不压；GNU ld 的 --compress-debug-sections 默认是 none。MaskRay 提醒过这里的一个浪费：编译和链接一步完成时给 -gz，汇编器刚压缩完的节马上又被链接器解压。

压缩后的文件，读的工具都要会解压。objcopy --decompress-debug-sections 能把它还原。这里的输入是 RISC-V ELF，因此明确使用支持该格式的本机 llvm-objcopy：

1
$ llvm-objcopy --decompress-debug-sections kernel-zlib kernel-unz
2
kernel-unz         文件  291560 字节；11 个 .debug_* 节，合计 139890 字节

调试节总量回到 139890 字节，.debug_info、.debug_line、.debug_str、.debug_addr 四个节用 --dump-section 导出来和 build-dw5/kernel 逐字节比较，完全相同。文件比原来小 21752 字节，那是 llvm-objcopy 重建 .strtab 时合并了重复的符号名，和调试节无关：.strtab 从 0x5f92 字节变成 0xa9a 字节，前面那些本地标号里有 3458 个都叫 .L0 。代价落在读的一方：MaskRay 文中说 gdb 和 lldb 解压调试节都不是并行的，大程序第一次加载调试信息会慢一些。

链接时直接丢弃调试信息

如果产物根本不需要源码级调试信息，还可以在链接时直接舍弃它。GNU ld 和 lld 都有 -S（--strip-debug）。它和第 8 章事后运行的 strip --strip-debug 结果相近，过程不同：lld 在读完输入、开始布局之前，就把所有调试节和指向它们的重定位节从输入列表里删掉（lld/ELF/Driver.cpp，注释是"We do not want to emit debug sections if --strip-all or --strip-debug are given"），后面的解压、合并、重定位都不必做。对 xv6 的 dw5 目标文件：

1
--- 链接时 -S
2
172568 字节，.debug 节 0 个

比 313312 字节小了 140744 字节，即 139890 字节的调试节，加上它们的节头和节名。.symtab 还在，-s（--strip-all）才会连它一起去掉。

把调试信息挪出去

压缩能省一半，可调试信息依旧和程序一起发到每台机器上，而绝大多数机器从来不调试。第 8 章"从地址到函数名和行号"一节末尾提到了发行版的办法：程序和调试信息分开存放，需要时再配对。这一节仍在同一台 x86-64 Linux 上进行，使用 GCC 15.2、GNU binutils 2.46 和 GDB 17.1。程序是两个文件：

1
// main.c
2
#include <stdio.h>
3

4
int add(int a, int b);
5

6
int main(void) {
7
    int s = add(40, 2);
8
    printf("%d\n", s);
9
    return 0;
10
}

1
// util.c
2
int add(int a, int b) {
3
    int s = a + b;
4
    return s;
5
}

objcopy --only-keep-debug 产生调试文件，--strip-debug 产生去掉调试信息的程序，--add-gnu-debuglink 在程序里记下调试文件的名字：

1
$ gcc -O0 -g main.c util.c -o prog
2
$ mkdir -p dbg
3
$ objcopy --only-keep-debug prog dbg/prog.debug
4
$ objcopy --strip-debug --strip-unneeded prog dbg/prog
5
$ objcopy --add-gnu-debuglink=dbg/prog.debug dbg/prog
6
$ ls -l prog dbg/prog dbg/prog.debug
7
-rwxr-xr-x 1 root root 14568 Oct  6 14:18 dbg/prog
8
-rwxr-xr-x 1 root root  9848 Oct  6 14:18 dbg/prog.debug
9
-rwxr-xr-x 1 root root 17696 Oct  6 14:18 prog
10
$ readelf -SW dbg/prog.debug | grep -E '\.text|\.data |\.debug_info'
11
  [14] .text             NOBITS          0000000000001060 001000 000145 00  AX  0   0 16
12
  [25] .data             NOBITS          0000000000004000 001db8 000010 00  WA  0   0  8
13
  [29] .debug_info       PROGBITS        0000000000000000 0011ee 00015e 00      0   0  1

--strip-unneeded 还去掉了 .symtab 里重定位用不到的符号，效果和第 8 章的默认 strip 接近。调试文件里保留了所有节头，.text、.data 的地址和大小都在，类型却改成了 NOBITS，不占文件空间。调试器靠这些节头知道每个地址属于哪个节，内容去原程序里读。

.gnu_debuglink

1
$ readelf -x .gnu_debuglink dbg/prog
2
  0x00000000 70726f67 2e646562 75670000 43ddf805 prog.debug..C...

这个节不加载，内容是不带目录的文件名 prog.debug、一个结尾的 0、补齐到 4 字节的填充，最后是 4 字节的 CRC 校验值（循环冗余校验，对一段数据算出的 4 字节摘要，用来发现内容有没有被改过），按程序本身的字节序存放（gdb 手册：Separate Debug Files）。CRC 是 IEEE 802.3 定义的 CRC-32，对整个调试文件计算，和 zlib 的 crc32 是同一个函数。在主机上算一下：

1
$ python3 -c "import zlib; print(hex(zlib.crc32(open('dbg/prog.debug','rb').read())))"
2
0x05f8dd43

小端序写下来就是 43 dd f8 05。进入 dbg/ 目录，用 gdb 打开那里的 prog（set verbose on 让它报告读了哪个文件）：

1
$ cd dbg
2
$ gdb -q -batch -iex "set verbose on" -ex "info line add" ./prog
3
Reading symbols from ./prog...
4
Reading symbols from <work>/gdb/dbg/prog.debug...
5
Line 1 of "util.c" starts at address 0x1187 <add> and ends at 0x1195 <add+14>.
6
$ gdb -q -batch -ex "break add" -ex run -ex bt ./prog
7
Breakpoint 1 at 0x1195: file util.c, line 2.
8

9
Breakpoint 1, add (a=40, b=2) at util.c:2
10
2	    int s = a + b;
11
#0  add (a=40, b=2) at util.c:2
12
#1  0x0000555555555164 in main () at main.c:6

dbg/prog 自己没有一个 .debug_* 节，gdb 却拿到了行号和参数。CRC 的作用是确认找到的文件确实配得上：在 prog.debug 末尾追加一个字节，gdb 就拒绝使用它（见练习三）；反过来，CRC 对得上并不能证明调试文件来自同一次构建，练习三的答案里有一个反例。debuglink 只有文件名，gdb 按手册的顺序在三处找：程序所在目录、该目录下的 .debug 子目录、全局调试目录（Debian 上是 /usr/lib/debug）下与程序绝对路径同名的子目录。

build-id

文件名可能重复，CRC 要把候选文件整个读一遍才算得出来。更直接的办法是给每次链接的产物一个标识。第 6 章提过 build-id：链接器按所选策略生成一串标识字节，写进一个 SHT_NOTE 类型的附注节 .note.gnu.build-id。附注的格式是三个 4 字节字段（名字长度、内容长度、类型）后跟名字和内容，各自补齐到 4 字节；build-id 的名字是 "GNU\0"，类型是 3（NT_GNU_BUILD_ID）。Debian 的 GCC 驱动程序默认给链接器传 --build-id：

1
$ readelf -n prog | grep -A1 'Build ID'
2
    Build ID: 2495a430d7ed99859a8031169dc0c57b36a5d18f

本例的标识在链接时生成，随后的 strip、objcopy 操作保留它，dbg/prog 和 dbg/prog.debug 里是同一个值。gdb 先按 build-id 找，再按 debuglink 找。路径规则是“全局调试目录/.build-id/前两个十六进制位/其余位.debug”。仍在刚才的 dbg 目录中执行下列命令：从本次 prog 提取标识，建立自己的 debug-root，再移动配套文件，不需要使用示例里的临时路径或哈希。若 test 报告标识为空，先停止后面的操作；没有 build ID 的输入可以在构建时给 GCC 增加 -Wl,--build-id=sha1。

1
$ DEBUG_ROOT="$PWD/debug-root"
2
$ BUILD_ID=$(LC_ALL=C readelf -n ./prog | sed -n 's/.*Build ID: //p')
3
$ test -n "$BUILD_ID"
4
$ ID_PREFIX=$(printf '%s' "$BUILD_ID" | cut -c1-2)
5
$ ID_REST=$(printf '%s' "$BUILD_ID" | cut -c3-)
6
$ mkdir -p "$DEBUG_ROOT/.build-id/$ID_PREFIX"
7
$ mv prog.debug "$DEBUG_ROOT/.build-id/$ID_PREFIX/$ID_REST.debug"
8
$ gdb -q -batch -iex "set debug-file-directory $DEBUG_ROOT" -iex "set verbose on" -ex "info line add" ./prog
9
Reading symbols from ./prog...
10
Reading symbols from <work>/gdb/debug-root/.build-id/24/95a430d7ed99859a8031169dc0c57b36a5d18f.debug...
11
Line 1 of "util.c" starts at address 0x1187 <add> and ends at 0x1195 <add+14>.

dbg/ 下已经没有 prog.debug，gdb 是靠 build-id 找到的。发行版的调试包装的就是这样一棵目录树，apt install 一个 -dbgsym 包，文件落在 /usr/lib/debug/.build-id/ 下。按前两位分子目录，几万个调试文件就分散到 256 个目录里。

示例源码生成独立临时产物，检查程序输出、debuglink 字节与 CRC、三个文件的 build ID，以及移动前后的 GDB 行号查找。在仓库根目录运行：

1
前述命令

它验证这两条查找路径，不验证所有 DWARF 记录或压缩格式。图表中的地址和哈希是一份输出的示例；实际验证读取当前产物的值。

build-id 怎么算，各链接器不同。GNU ld 手册列出的方式有 uuid（128 位随机数）、md5、sha1 和 0x十六进制串，不写时用 sha1，并说明哈希只覆盖输出内容中"normative parts"（ld 选项）。binutils 2.44 又加了 xx，128 位的 xxhash，前提是构建 binutils 时带了 xxhash 库（ld/NEWS）；本机 GNU ld 2.46 构建时没带，给 --build-id=xx 只得到警告"unrecognized --build-id style ignored"。fast 是 lld 独有的，GNU ld 同样不认。lld 的四种：

1
$ ld.lld --build-id=fast gc_clang.o -o bid_fast   # 其余三种同理
2
Build ID: 3766c4b8eafacf85
3
Build ID: 45b90fa2462c4cef8a8bf744513a273f
4
Build ID: 2eaa355b447f5014608cb56f62da3e3670a58cf4
5
Build ID: ac6f01e4aa68b7d753769193717cd1fe

四行依次是 fast、md5、sha1、uuid，长度分别是 8、16、20、16 字节；uuid 每次链接都不同，读者重跑会得到另一个值。查 lld 21.1.8 的 Writer.cpp 的 writeBuildId：fast 用的是 64 位的 xxh3（xxh3_64bits，一种不追求密码学强度、只求快的哈希）；md5 和 sha1 这两个名字只决定长度，实际都用 BLAKE3（一种比 SHA-1 快得多的密码学哈希）计算，注释说 build-id 不需要抗碰撞之类的密码学性质，"In practice people use 'md5' and 'sha1' just for different lengths"。所以 lld 的"sha1"值和对文件算 SHA-1 的结果对不上，这不影响它的用途。lld 还把输出切成 1 MiB 的块并行计算，第 16 章会讲这种做法。

还有一种折中做法：只想让崩溃时的调用栈有函数名，不需要行号和变量。gdb 手册的 MiniDebugInfo 一节描述了它：从完整的符号表里挑出 .dynsym 没有的那些函数符号，做成一个小 ELF 文件，用 LZMA（xz）压缩后塞进程序的 .gnu_debugdata 节，gdb 在找不到其他调试信息时会用它。它仍是一个不加载的节，只装函数符号，比完整的调试信息小得多，却足以让 gdb 给一个去掉了 .symtab 的程序的调用栈补上函数名。

两种找法各有用处。debuglink 不依赖链接器，任何时候都能用 objcopy 补上；build-id 不依赖文件名，崩溃收集系统只要从内存里的程序头找到 PT_NOTE 段（程序头里标记"这里是附注"的那一项；附注节本身带 SHF_ALLOC，落在某个 PT_LOAD 里，运行时就在内存中）读出 build-id，就能去服务器上取对应的调试文件。elfutils 在 2019 年推出的 debuginfod 就是这样一种服务器，按 build-id 通过 HTTP 提供调试文件和源码，gdb 用 set debuginfod enabled on 打开（MaskRay: Distribution of debug information）。

split DWARF：让链接器根本不读

分离调试文件解决的是发布的问题，构建时的负担一点没少：链接器照样要读进全部调试节，解压、拼接、合并字符串、做几千条重定位，最后才由 objcopy 把它们挪走。MaskRay 在压缩调试节那篇文章里统计过一个大型项目的目标文件：合计 1464767464 字节，其中 .debug_* 占 631069751 字节，.rela.debug_* 又占 78448968 字节，两者加起来接近一半。能不能让它们一开始就不经过链接器？

split DWARF 就是这样做的。它最早作为 GCC 的 debug fission 提出，后来在 DWARF 5 里标准化为"split DWARF object files"（MaskRay: Distribution of debug information）。加上 -gsplit-dwarf，编译器把调试信息的大部分写进与目标文件同名的 .dwo 文件，目标文件里只留一个骨架单元（skeleton CU），它是一个只有寥寥几个属性的 CU，作用是告诉调试器去哪里找其余的调试信息。仍在本机 Linux 上执行：

1
$ gcc -O0 -g -gsplit-dwarf -c ../main.c ../util.c
2
$ ls -l *.o *.dwo
3
-rw-r--r-- 1 root root 1648 Oct  6 14:18 main.dwo
4
-rw-r--r-- 1 root root 3808 Oct  6 14:18 main.o
5
-rw-r--r-- 1 root root 1352 Oct  6 14:18 util.dwo
6
-rw-r--r-- 1 root root 3256 Oct  6 14:18 util.o
7
$ readelf -SW util.dwo | grep debug
8
[ 1] .debug_info.dwo   PROGBITS        0000000000000000 000040 000065 00   E  0   0  1
9
  [ 2] .debug_abbrev.dwo PROGBITS        0000000000000000 0000a5 000060 00   E  0   0  1
10
  [ 3] .debug_line.dwo   PROGBITS        0000000000000000 000105 00005d 00   E  0   0  1
11
  [ 4] .debug_str_offsets.dwo PROGBITS        0000000000000000 000162 000014 00   E  0   0  1
12
  [ 5] .debug_str.dwo    PROGBITS        0000000000000000 000176 0000e6 00   E  0   0  1

.dwo 也是 ELF 文件，节名多了 .dwo 后缀，Flg 列的 E 是第 5 章见过的 SHF_EXCLUDE，交给链接器也不放进输出。它没有任何 .rela 节。这正是上一节那两张间接表的用处：.dwo 里的 DIE 引用字符串用 strx，指向 .dwo 自己的 .debug_str_offsets.dwo，偏移在编译时就定了；引用地址用 addrx，下标指向的 .debug_addr 却留在目标文件里。凡是需要链接器填的东西，都留在目标文件这一边：

1
$ readelf -SW util.o | grep debug
2
  [ 4] .debug_addr       PROGBITS        0000000000000000 00005e 000010 00      0   0  1
3
  [ 5] .rela.debug_addr  RELA            0000000000000000 000350 000018 18   I 24   4  8
4
  [ 6] .debug_info       PROGBITS        0000000000000000 00006e 000035 00      0   0  1
5
  [ 7] .rela.debug_info  RELA            0000000000000000 000368 000090 18   I 24   6  8
6
  [ 8] .debug_abbrev     PROGBITS        0000000000000000 0000a3 000015 00      0   0  1
7
  [ 9] .debug_gnu_pubnames PROGBITS        0000000000000000 0000b8 00001b 00      0   0  1
8
  [10] .rela.debug_gnu_pubnames RELA            0000000000000000 0003f8 000018 18   I 24   9  8
9
  [11] .debug_gnu_pubtypes PROGBITS        0000000000000000 0000d3 00001b 00      0   0  1
10
  [12] .rela.debug_gnu_pubtypes RELA            0000000000000000 000410 000018 18   I 24  11  8
11
  [13] .debug_aranges    PROGBITS        0000000000000000 0000ee 000030 00      0   0  1
12
  [14] .rela.debug_aranges RELA            0000000000000000 000428 000030 18   I 24  13  8
13
  [15] .debug_line       PROGBITS        0000000000000000 00011e 000056 00      0   0  1
14
  [16] .rela.debug_line  RELA            0000000000000000 000458 000078 18   I 24  15  8
15
  [17] .debug_str        PROGBITS        0000000000000000 000174 000028 01  MS  0   0  1
16
  [21] .debug_line_str   PROGBITS        0000000000000000 0001e8 000030 01  MS  0   0  1

骨架单元的 .debug_info 里只有一个 DIE，标签是 DW_TAG_skeleton_unit。链接以后看：

1
$ gcc main.o util.o -o sp
2
$ readelf --debug-dump=info sp | grep -E 'skeleton|dwo_name|comp_dir' | head -6
3
 <0><14>: Abbrev Number: 1 (DW_TAG_skeleton_unit)
4
    <29>   DW_AT_dwo_name    : (indirect string, offset: 0): main.dwo
5
    <2d>   DW_AT_comp_dir    : (indirect string, offset: 0x9): <work>/gdb/sp
6
 <0><49>: Abbrev Number: 1 (DW_TAG_skeleton_unit)
7
    <5e>   DW_AT_dwo_name    : (indirect string, offset: 0x28): util.dwo
8
    <62>   DW_AT_comp_dir    : (indirect string, offset: 0x9): <work>/gdb/sp

DW_AT_dwo_name 加上编译目录 DW_AT_comp_dir，告诉调试器去哪里找 .dwo；CU 头部还有一个 8 字节的 dwo_id，两边各存一份，用来核对配对。.debug_line 留在骨架里，因为它要装最终地址。gdb 按这条线索找到 .dwo，断点、回溯和单个文件时完全一样。把两个 .dwo 挪走再试：

1
$ mv *.dwo ../hide/
2
$ gdb -q -batch -ex "break add" -ex run -ex bt ./sp
3
...
4
warning: Could not find DWO CU util.dwo(0xddb1cdcd594bf238) referenced by CU at offset 0x35 [in module <work>/gdb/sp/sp]
5
...
6
42
7
[Inferior 1 (process 1645606) exited normally]
8
No stack.

括号里的 0xddb1cdcd594bf238 就是 dwo_id。断点没设上，程序直接跑完了。骨架记录了定位 .dwo 的文件名与目录线索；移动构建产物时，需要一并安排这些文件或提供调试器可用的查找方式。MaskRay 的建议是不要把编译和链接放在一条命令里做，原话是"the DWO files' location may be surprising"；练习一第 (3) 题实测了 GCC 15 在这种情况下给 .dwo 起的名字。

回到链接器。xv6 内核的 split 变体用 -gdwarf-5 -gsplit-dwarf 编译，和 dw5 比：

1
--- 目标文件里的重定位条数（全部 27 个 .o 合计）
2
dw5 共 7895 条，其中 .rela.debug_* 6424 条
3
split 共 5362 条，其中 .rela.debug_* 3891 条
4
--- 链接输入字节数
5
dw5    .o 合计   607840 字节
6
split  .o 合计   399248 字节
7
split  .dwo 合计   119576 字节

要说明链接器"根本不读".dwo，最直接的办法是把它们挪走再链接一次：

1
--- 把 .dwo 挪走再链接一次 split 变体
2
与有 .dwo 时的产物逐字节相同

ld.lld 的命令行上本来就没有 .dwo，它也不会按骨架里的名字去找。链接器读的字节少了三分之一，调试节的重定位少了四成，输出从 313312 字节变成 224216 字节。时间上的差别在这个规模下测不出什么意义。MaskRay 的描述是链接器省掉了这部分合并和重定位的工作，用的内存也更少，并且"smaller input has advantages for a distributed build farm"，输入小了，分布式构建要传给链接机器的数据也少了。

剩下的调试节合计 59856 字节，里面最大的是 26874 字节的 .debug_line，和 dw5 一模一样，因为它装的是地址；.debug_addr 8312 字节；另有 .debug_gnu_pubnames 5405 字节和 .debug_gnu_pubtypes 4503 字节，-gsplit-dwarf 默认带上这两个名字索引，gold、lld、mold 的 --gdb-index 可以用它们生成 .gdb_index，让 gdb 不必打开所有 .dwo 就知道某个名字在哪个 CU 里。

dwp

几千个 .dwo 散在构建目录里，不方便分发。dwp 工具把它们打包成一个 .dwp 文件，放在可执行文件旁边，gdb 会自动找 程序名.dwp。xv6 的 27 个 .dwo 用 llvm-dwp 打包：

1
$ cd build-split && llvm-dwp -o kernel.dwp *.dwo
2
split  .dwo 合计   119576 字节
3
split  .dwp         94632 字节

打包时合并了各文件中重复的字符串，比原来小了两成。dwp 做的事很像一个专门处理调试节的小链接器：拼接同名节，合并字符串，改写 .debug_str_offsets.dwo 里的偏移，再生成一张按 dwo_id 查找的哈希索引。回到前面 GCC 生成的 sp：本机 GNU dwp --version 是 2.44，它与 GNU ld/readelf 的版本不同。GCC 15 默认 DWARF 5 的这组输入，dwp -e sp -o sp.dwp 已不会段错误；直接列出 .dwo 文件也能生成 1624 字节的包。但移走 .dwo 后，GDB 17.1 读取该包仍报 DWARF Error: bad DWP hash table, lookup didn't terminate，不能设置源码断点。不能把“打包命令退出成功”当作“调试器能读取”。换成 -gdwarf-4 -gsplit-dwarf 重新编译，dwp -e sp -o sp.dwp 生成 2136 字节的包；删除 .dwo 后，GDB 能在 add 上停住并回溯到 main。这些是具体版本和输入的兼容性结果。

验证调试信息仍然描述正确的程序

调试节对链接器来说是一批不加载的普通节，要和代码一样拼接、去重、逐条重定位，又因为不参与 GC、体积大、可以拆出去，多出了墓碑、压缩和分离这几件事。

程序能运行只证明了执行路径的一部分。让输出同时能够被 gdb 正确调试，还需要把调试节及其引用关系留下来：

识别这些没有 SHF_ALLOC 的调试节，按兼容的类型、标志和名字合并，排在所有段的后面，地址填 0，只写节头，不放进任何 PT_LOAD。
处理它们的 .rela 节。R_X86_64_64 与 R_X86_64_32 都按 S+A 求值，区别首先来自目标所在的输出节：目标位于非加载调试节时，该输出节地址为 0，S 包含输入片段在输出中的偏移；目标位于代码或数据时，S 包含最终虚拟地址。不论哪一种，再按具体重定位检查结果是否能装入字段。目标位于可合并字符串节时，还要通过输入片段到输出位置的映射换算，不能只平移输入节起点；节符号的加数用于选择片段，普通符号则先映射符号位置，再保留原加数。
目标节被 GC 删掉时填墓碑，若选择与这里的 ld.lld 21.1.8 兼容，其取值为：.debug_ranges、.debug_loc 填 1，.debug_names 填 −1，其余（包括 .debug_info、.debug_addr、.debug_line 和 .debug_frame 里 FDE 的起始地址）填 0。
输入节带 SHF_COMPRESSED 时先读 Elf64_Chdr，按 ch_size 解压，再应用以未压缩数据为坐标的引用。压缩与未压缩输入都应独立检查，不能仅凭文件尺寸变化判断解压与重定位正确。

调试信息的验证需要同时覆盖文件结构与调试器行为。能够解码 .debug_info，只证明记录可读；断点停在正确源码行、变量值与调用关系符合实际执行，才能证明记录描述了正确的程序。跨架构的格式或体积比较不具备后一层证据。

用被测链接器链接一个带 -g 的多文件 C 程序，对第二个文件里的函数设置断点，检查它是否停在正确文件和行号上，再用 bt 检查调用关系及可恢复的参数。优化可能消除变量或改变执行顺序，初始验证可以使用 -O0；随后再检查优化构建是否如实标记无法恢复的值。最后用 llvm-dwarfdump --debug-line 对照被测链接器和 LLD 的输出：地址允许因布局不同而变化，但它们与相应指令、源码行之间的关系必须一致。

链接器删除 unused 的依据是节引用关系。这个判断无需恢复 C 语句，但也不足以推导 used 中的 x + counter 是否能简化。普通分开编译时，编译器掌握函数体，却可能看不到其他文件里的实现；链接器汇集了各个文件，常规输入又已经降成机器码。若把编译器仍能分析的中间表示保留到链接阶段，就有机会跨文件继续优化，这便引出了链接期优化（LTO¹⁸）。代码在此阶段发生变化，描述它的调试信息也必须随之生成或调整。

练习

本章练习沿用正文中的输入与命令；所有命令在 Linux 上执行，并应在独立临时目录保留产物。

练习一，观察。使用正文显式加 -gz=zlib 得到的 gc_gcc_z.o，不要误用未压缩的 gc_gcc.o：

1
$ readelf -tW gc_gcc_z.o
2
  [10] .debug_info
3
       PROGBITS        0000000000000000 000080 000091 00   0   0  8
4
       [0000000000000800]: COMPRESSED
5
       ZLIB, 00000000000000ea, 1
6
$ readelf -rW gc_gcc_z.o | sed -n "/'.rela.debug_info'/,/^$/p" | tail -2
7
00000000000000cb  0000000200000001 R_X86_64_64            0000000000000000 .text.used + 0

(1) .debug_info 在文件里占多少字节（第二行依次是类型、地址、偏移、大小、ES、Lk、Inf、对齐），解压后多少字节？(2) 最后一条重定位的偏移 0xcb 已经超出了节在文件里的大小，这是工具出错了吗？链接器拿到这个节以后，第一步必须做什么？(3) 在本机 Linux 上用一条命令同时编译和链接 split DWARF 程序：gcc -O0 -g -gsplit-dwarf ../main.c ../util.c -o sp2。先猜一猜会生成哪些 .dwo 文件、叫什么名字，再用 ls 和 readelf --debug-dump=info sp2 | grep dwo_name 核对。

练习二，手算。

(1) 下面是 gc_clang.o 里 .debug_line 从偏移 0x7b 起的 32 个字节，属于 _start 的那个序列：

1
04 00 00 09 02 00 00 00 00 00 00 00 00 03 0a 01
2
05 0d 0a 21 05 05 bb 05 01 0b 91 02 02 00 01 01

已知：行号表头部的 minimum_instruction_length 为 1，default_is_stmt 为 1，line_base 为 −5，line_range 为 14，opcode_base 为 13；序列开始时状态机的地址为 0、行号为 1。标准操作码里，01 是 copy（用当前状态输出一行），02 是 advance_pc（后跟 ULEB128，地址加上它乘以最小指令长度），03 是 advance_line（后跟 SLEB128），04 是 set_file、05 是 set_column，这两个各带一个 ULEB128 操作数，0a 是 set_prologue_end、0b 是 set_epilogue_begin，这两个不带操作数，这四个都不输出行；00 开头的是扩展操作码，后跟长度和子操作码，子操作码 01 是 end_sequence（输出一行并结束序列），02 是 set_address（后跟 8 字节地址）。大于等于 opcode_base 的字节是特殊操作码，设 adj = 操作码 − opcode_base，它让地址加上 (adj / line_range) × minimum_instruction_length（这里的除法是整除），行号加上 line_base + (adj mod line_range)，然后输出一行。set_address 的 8 个字节在目标文件里是 0，偏移 0x80 处有一条重定位 R_X86_64_64 .text._start + 0，链接后 _start 的地址是 0x201170。算出这个序列输出的每一行（地址、行号）。

(2) 下面是 kernel-zlib 里 .debug_info 的前 24 字节，节头的 sh_size 是 0x66c1：

1
01000000 00000000 fab10000 00000000 01000000 00000000

按 Elf64_Chdr 的定义读出算法、解压后的大小和对齐，再算压缩后（不算这 24 字节的头）是原来的百分之几。

练习三，改坏。在本机 Linux 上生成去掉调试信息的 prog.stripped 和调试文件 prog.debug：

1
$ gcc -O0 -g ../main.c ../util.c -o prog
2
$ objcopy --only-keep-debug prog prog.debug
3
$ objcopy --strip-debug --add-gnu-debuglink=prog.debug prog prog.stripped
4
$ printf x >> prog.debug

最后一行在调试文件末尾追加了一个字节。先预测 gdb -q -batch -iex "set verbose on" -ex "info line add" ./prog.stripped 的输出，再运行核对。然后只修改 prog.stripped，让 gdb 重新接受这个调试文件。最后想一想：如果调试文件来自另一次构建，按同样办法重加 debuglink，gdb 能发现吗？

build-id 的查找规则可以直接从上一节给出的 objcopy 产物推导：先读取 .note.gnu.build-id，再按前两位和剩余字节拼出调试文件路径。

答案

每题的答案都折叠着，先自己做再展开。

练习一答案

(1) 第二行的第四个字段是 sh_size，0x91 = 145 字节；下面的压缩头说明算法为 zlib，解压后大小 0xea = 234 字节，对齐 1。压缩节的存储大小与解压后的引用范围是不同的数值。

(2) 不是出错。gABI 规定指向压缩节的重定位，偏移一律按解压后的数据计算，0xcb 落在 [0, 234) 之内。链接器必须先按压缩头把节解压成 234 字节，才能在偏移 0xcb 处写入 .text.used 的地址；readelf -x .debug_info gc_gcc_z.o 也提示"This section is compressed, but its contents have NOT been expanded for this dump"。这也是 GNU ld 和 lld 的产物里没有 C 标志的原因：它们解压了输入，输出时默认不再压缩。

(3) 实测生成的是 sp2-main.dwo 和 sp2-util.dwo，没有 main.o、util.o（目标文件是临时文件，链接完就删了）：

1
$ ls
2
sp2
3
sp2-main.dwo
4
sp2-util.dwo
5
$ readelf --debug-dump=info sp2 | grep -E "dwo_name"
6
    <29>   DW_AT_dwo_name    : (indirect string, offset: 0): sp2-main.dwo
7
    <5e>   DW_AT_dwo_name    : (indirect string, offset: 0x2d): sp2-util.dwo

实测的结论：GCC 15 用输出文件名加源文件名给 .dwo 命名，和分两步编译时的 main.dwo、util.dwo 不同。由此推想，构建脚本如果按"源文件名.dwo"去收集或打包，就会漏掉它们。MaskRay 那边只说了一句 "don't perform compiling and linking in one action: the DWO files' location may be surprising"，没有给出具体的命名规则。

练习二答案

(1) 变量清单：min_inst = 1，line_base = −5，line_range = 14，opcode_base = 13；初始 address = 0，line = 1。逐条执行：

04 00：set_file 0，不输出。
00 09 02 加 8 字节：扩展操作码，长度 9，set_address。目标文件里是 0，链接时按 R_X86_64_64 填 S + A = 0x201170 + 0，address = 0x201170。
03 0a：advance_line，SLEB128 的 0x0a 是 +10，line = 11。
01：copy，输出 (0x201170, 11)。
05 0d：列号 13；0a：prologue_end。
21：adj = 0x21 − 13 = 20，地址 + 20 / 14 = 1，行号 + (−5 + 20 mod 14) = +1，输出 (0x201171, 12)。
05 05：列号 5。
bb：adj = 187 − 13 = 174，地址 + 12，行号 + (−5 + 6) = +1，输出 (0x20117d, 13)。
05 01：列号 1；0b：epilogue_begin。
91：adj = 145 − 13 = 132，地址 + 9，行号 +1，输出 (0x201186, 14)。
02 02：advance_pc 2，address = 0x201188。
00 01 01：end_sequence，输出 (0x201188, 14) 并结束。

和正文 llvm-dwarfdump --debug-line lld.out 的最后一个序列逐行一致：

1
0x0000000000201170     11      0      0   0             0       0  is_stmt
2
0x0000000000201171     12     13      0   0             0       0  is_stmt prologue_end
3
0x000000000020117d     13      5      0   0             0       0  is_stmt
4
0x0000000000201186     14      1      0   0             0       0  is_stmt epilogue_begin
5
0x0000000000201188     14      1      0   0             0       0  is_stmt end_sequence

llvm-dwarfdump --debug-line -v lld.out 会把每个字节的解释打印出来，例如 0x0000008e: 21 address += 1, line += 1，可以逐条对照。

(2) 小端序读：ch_type = 1，即 ELFCOMPRESS_ZLIB；ch_reserved = 0；ch_size = 0xb1fa = 45562 字节；ch_addralign = 1。压缩数据是 0x66c1 − 24 = 26305 − 24 = 26281 字节，是原来的 26281 / 45562 ≈ 57.7%。.debug_info 压得不如整体（46%）狠，拉低整体比例的是 .debug_addr、.debug_abbrev、.debug_frame、.debug_str_offsets 这几个重复度高的节，zlib 下它们都在 25% 到 32% 之间。

练习三答案

追加一个字节后，CRC 变了，gdb 找到了文件但拒绝使用：

1
$ gdb -q -batch -iex "set verbose on" -ex "info line add" ./prog.stripped
2
Reading symbols from ./prog.stripped...
3

4
warning: the debug information found in "<work>/gdb/ex/prog.debug" does not match "<work>/gdb/ex/prog.stripped" (CRC mismatch).
5

6
(No debugging symbols found in ./prog.stripped)
7
No line number information available for address 0x1187 <add>

add 这个名字还能显示，是因为 --strip-debug 留下了 .symtab。只改 prog.stripped 的办法是删掉旧的 debuglink，按调试文件现在的内容重新加一个：

1
$ objcopy --remove-section=.gnu_debuglink prog.stripped
2
$ objcopy --add-gnu-debuglink=prog.debug prog.stripped
3
$ gdb -q -batch -iex "set verbose on" -ex "info line add" ./prog.stripped
4
Reading symbols from ./prog.stripped...
5
Reading symbols from <work>/gdb/ex/prog.debug...
6
Line 1 of "../util.c" starts at address 0x1187 <add> and ends at 0x1195 <add+14>.

这样修好以后，gdb 就发现不了不配套了：CRC 只证明"调试文件还是记下 CRC 那一刻的样子"，不证明它和程序来自同一次构建。最后一问也实测了：把 util.c 改一处另编一个 other，用它的调试文件冒充 prog.debug，再给 prog.stripped 重新加 debuglink：

1
$ readelf -n prog.stripped other | grep "Build ID"
2
    Build ID: eb34c618b304e7bb6e1a92866e1040e6c6855b0c
3
    Build ID: 4b9a607eb14d7dd3d457ab5051cbc16e4ca4a56f
4
$ gdb -q -batch -iex "set verbose on" -ex "info line add" ./prog.stripped
5
Reading symbols from ./prog.stripped...
6
Reading symbols from <work>/gdb/mm/prog.debug...
7
Line 1 of "util2.c" starts at address 0x1187 <add> and ends at 0x1195 <add+14>.

两边的 build-id 明明不同，GDB 17.1 走 debuglink 这条路时只核对 CRC，照样读入，连源文件名都报成了 util2.c。要防这种错配，得靠 build-id 查找：路径本身就由程序的 build-id 拼成，objcopy 也不会改它。

参考

附录：术语与工具

GC — 本文 GC 指 section garbage collection，即链接器从入口和其他根出发保留可达节、删除无用节。它发生在构建阶段，与运行时堆内存的垃圾回收不同。官方文档。 ↩
Clang — Clang 是 LLVM 项目中的 C、C++ 等语言前端及驱动程序。它通常使用集成汇编器，但仍需调用链接器；最终使用哪个链接器取决于目标平台和配置。官方文档。 ↩
LLD — LLD 是 LLVM 项目的链接器。ELF 平台通常通过 ld.lld 调用；lld-link 则提供兼容 Windows 工具链的接口。它与负责处理源码的 Clang 是不同组件。官方文档。 ↩
GCC — GCC（GNU Compiler Collection）是一组语言编译器。命令 gcc 是驱动入口，会组织编译、汇编和链接；在终端调用它，并不意味着后续工作都在同一个进程里完成。官方文档。 ↩
GNU — GNU 是 “GNU’s Not Unix” 的递归缩写，指自由软件操作系统项目。GCC、binutils 和 glibc 都属于 GNU 项目，但分别承担编译、二进制处理和 C 运行库职责。官方文档。 ↩
DWARF — DWARF 是调试信息格式，描述源码行、类型、变量与机器位置的关系。它可以随 ELF 保存，但不是 ELF 符号表的别名。官方文档。 ↩
DIE — DIE（Debugging Information Entry）是 DWARF 的基本条目，可描述编译单元、函数、类型和变量，并通过属性与引用组织成调试信息。官方文档。 ↩
ICF — ICF（Identical Code Folding）合并被判定为等价的代码。字节相同不一定足以证明可合并，还需要考虑重定位目标、函数地址是否可观察以及关联的运行时元数据。官方文档。 ↩
COMDAT — COMDAT 让工具链表示可供择一保留的重复定义组。ELF 通过 section group 与签名表达相关关系；选择副本时，组内关联内容需要一致处理。官方文档。 ↩
LLVM — LLVM 是一组编译器与工具链项目的名称，包括优化基础设施、目标代码生成和相关工具。Clang、LLD 与 LLVM IR 各有职责，不能互作同义词。官方文档。 ↩
ELF — ELF（Executable and Linkable Format）规定目标文件、可执行文件与共享对象的结构。通用规则见 gABI，架构相关的调用约定和重定位规则见对应 psABI。官方文档。 ↩
FDE — FDE（Frame Description Entry）关联一段代码的地址范围与栈展开指令。移动代码或重新组织 .eh_frame 时，链接器必须同步更新相关地址和记录间的引用。官方文档。 ↩
RISC-V — RISC-V 是开放的指令集架构。本系列主线是在原生 x86-64 Linux 上构建链接器；RV64 用于架构对照与内核案例。相关例子的编码、寄存器约定和重定位规则见 RISC-V psABI，不能直接套用 x86-64 的规则。 ↩
xv6 — xv6 是 MIT 用于操作系统教学的小型 Unix 风格内核。本系列采用 RISC-V 版本，借助较小的加载器与链接脚本观察 ELF 到进程的交接。官方文档。 ↩
ULEB128 — ULEB128 是无符号整数的变长编码：每字节低七位承载数值，最高位表示是否继续。SLEB128 是相应的有符号形式；解析时需要限制长度并检查溢出。官方文档。 ↩
gABI — gABI 是通用 System V ABI，规定 ELF 等跨架构规则；psABI 是处理器相关补充，进一步规定寄存器约定、重定位编号与 TLS 等细节。官方文档。 ↩
binutils — GNU binutils 是一组处理目标文件的工具，包含汇编器 as、链接器 ld，以及 readelf、nm、objdump、ar 等检查与归档工具。官方文档。 ↩
LTO — LTO（link-time optimization）在链接阶段协调编译器优化。它利用保留下来的中间表示跨文件分析，能力不同于仅处理本机目标文件的普通链接。官方文档。 ↩
