[链接器的世界-原理篇05] 布局与 GC：给每个节找位置，让无用代码退场

一条 R_X86_64_PC32 重定位按 S + A − P 计算位移：S 是目标符号的地址，P 是待修补位置的地址，A 是加数。公式确定以后，答案仍然没有确定。同样的目标文件交给不同链接器，或只打开删除无用节的选项，S 和 P 都可能改变。

地址来自布局。输入文件只给出了各自节内的相对位置；多个节怎么相接、哪里需要留空、哪些字节应该同处一段，由链接器在输出文件里统一安排。这些决定既改变重定位的结果，也决定加载后的内存权限。

为观察这些变化，main.c 同时放入一个初始化过的全局变量、一个未初始化的大数组、一个只读字符串、两个函数，以及一个自己写的程序入口 _start（不链接 C 库，后面再说为什么叫这个名字）：

1
int counter = 1;              /* .data   */
2
int buffer[1024];             /* .bss    */
3
const char msg[] = "hi";      /* .rodata */
4

5
__attribute__((noinline)) int used(int x)   { return x + counter; }
6
__attribute__((noinline)) int unused(int x) { return x * 3; }
7

8
void _start(void) {
9
    buffer[0] = used(41);
10
    for (;;) { }
11
}

noinline 是为了不让编译器把 used 内联进 _start，否则后面的垃圾回收实验看不出效果。编译成目标文件，used 里读 counter 的那条指令还是一条带空位的"便条"：

1
$ clang -O1 -fno-pic -fno-asynchronous-unwind-tables -c main.c -o plain.o
2
$ llvm-objdump -d plain.o
3
0000000000000000 <used>:
4
       0: 89 f8                        	movl	%edi, %eax
5
       2: 03 05 00 00 00 00            	addl	(%rip), %eax            # 0x8 <used+0x8>
6
       8: c3                           	retq

偏移 4 开始的 4 个字节是零，旁边挂着一条 R_X86_64_PC32 counter - 4。把 plain.o 交给 GNU¹ ld 和 lld，可以观察链接器默认布局的差别；再把同一份源码按函数、变量分节，开启 GC²，可以观察删除内容怎样改变地址。先生成这三份输出：

1
ld plain.o -o bfd
2
ld.lld plain.o -o lld
3
clang -O1 -fno-pic \
4
  -fno-asynchronous-unwind-tables -ffunction-sections -fdata-sections \
5
  -c main.c -o split.o
6
ld --gc-sections split.o -o bfd_gc

这条指令在三份输出中分别是：

1
GNU ld:                  addl 0x1ffc(%rip), %eax   # 0x403004 <counter>
2
GNU ld --gc-sections:    addl 0xff8(%rip),  %eax   # 0x402000 <counter>
3
lld:                     addl 0x103c(%rip), %eax   # 0x2021a4 <counter>

第二行的输入 split.o 多了 -ffunction-sections -fdata-sections；它们怎样为 GC 提供删除边界，后面再从节表和引用图中展开。重定位公式没变，加数没变，变的是 S 和 P。以第一行为例：used 被放在 0x401000，空位在它后面 4 个字节，P = 0x401004；counter 被放在 0x403004，S = 0x403004；于是 0x403004 − 4 − 0x401004 = 0x1ffc。

决定 used 落在 0x401000、counter 落在 0x403004 的那一步，叫布局（layout）。本章在 x86-64 Linux 上使用 Clang³ 21.1.8、GNU ld/readelf 2.46 和 LLD⁴ 21.1.8。编译、链接和权限实验均在本机进行。

地址分配依赖哪些大小

一个静态链接器大致按这样的顺序工作：读入所有输入文件；解析符号，给每个引用配上定义（第 3 章）；可选地做垃圾回收（GC），删掉没人用的节；布局；最后写出文件，并在写的同时套用重定位（第 4 章）。这是不考虑迭代时的依赖顺序。第 4 章的 RISC-V⁵ 松弛和远跳转桩会让大小与地址互相影响，真实实现可能在布局与调整之间往返。

布局为保留的内容分配输出位置：需要加载的内容有虚拟地址，有文件内容的部分还要安排文件偏移；BSS 这类零初始化存储只需要内存空间。地址是一个接一个排出来的：.text 从某个地址开始，第一个输入节占 9 字节，第二个输入节从下一个对齐位置开始，依此类推；.text 结束后，下一个输出节的起点又取决于 .text 的总长度。后面任何一块的地址，都依赖它前面所有块的大小。因此，一次布局计算需要一组确定的大小；如果后续优化改变了大小，就必须更新布局，而不能继续使用旧地址。

难处在于有些块的大小没法从输入文件里直接读出来，要等链接器加工完才知道。最常见的例子是字符串常量。下面是两个几乎一样的文件，各自调用一次 printf("hi")：

1
/* s1.c；s2.c 只是把 f1 换成 f2 */
2
int printf(const char *, ...);
3
void f1(void) { printf("hi"); }

第三个文件 s0.c 给出一个什么也不做的 printf 和调用 f1、f2 的 _start，同样不链接 C 库。用 clang -O1 编译 s1.c，字符串 "hi" 没有进 .rodata，而是进了一个叫 .rodata.str1.1 的节：

1
$ clang -O1 -fno-pic -fno-asynchronous-unwind-tables -c s1.c -o s1.o
2
$ readelf -SW s1.o | grep rodata
3
  [ 4] .rodata.str1.1    PROGBITS        0000000000000000 00004c 000003 01 AMS  0   0  1

Flg 一列的 A 是第 2 章讲过的 SHF_ALLOC，M 和 S 是第 2 章见过的 SHF_MERGE 和 SHF_STRINGS：节里的内容是可以合并的元素，相同的只留一份，元素大小写在 ES 一列；S 进一步说明元素是以零结尾的字符串，这时 ES 表示每个字符占几个字节（gABI 第 4 章 Sections）。节名里的 str1.1 说的也是这件事：字符串，字符宽 1 字节，对齐 1 字节。s2.o 里有一个一模一样的节。三个文件链接到一起：

1
$ ld -o m_bfd s0.o s1.o s2.o
2
$ readelf -SW m_bfd | grep rodata
3
  [ 2] .rodata           PROGBITS        0000000000402000 002000 000003 01 AMS  0   0  1
4
$ objdump -d m_bfd | grep -B1 'mov    \$0x402000'
5
0000000000401030 <f1>:
6
  401030:	bf 00 20 40 00       	mov    $0x402000,%edi
7
--
8
0000000000401040 <f2>:
9
  401040:	bf 00 20 40 00       	mov    $0x402000,%edi

两个输入节各 3 字节，输出的 .rodata 却只有 3 字节，f1 和 f2 传给 printf 的是同一个地址。第 2 章链接 main.o 时看到 .rodata 和 .rodata.str1.1 进了同一个输出节，用的就是这条规则：.rodata.* 归入 .rodata，带 MS 标志的内容先去重再摆放。去重之后剩多少字节，取决于所有输入文件里有哪些字符串，链接器必须看完全部输入才能算出来，而它后面每一个节的地址都等着这个数。

合并后，输入偏移怎样对应输出位置

普通拼接保留整个输入节的内部次序，因此可以用“输出起点 + 输入偏移”定位字节。去重改变了这个前提：输入节内相邻的两个元素，可能分别对应输出中早已存在的两个位置。链接器需要保留从输入元素到输出元素的映射，而不是给整个输入节指定一个平移量。

以字符宽度和对齐均为 1、仅合并完整字符串的策略为例：

输入	含终止 NUL 的范围	内容	合并输出中的范围
A	`[0, 6)`	`hello\0`	`[0, 6)`
A	`[6, 12)`	`world\0`	`[6, 12)`
B	`[0, 6)`	`world\0`	`[6, 12)`
B	`[6, 9)`	`hi\0`	`[12, 15)`
B	`[9, 15)`	`hello\0`	`[0, 6)`

输出为 hello\0world\0hi\0。B 的偏移 7 位于 hi\0 内，距离该元素起点为 1，因此映射到输出偏移 12 + 1 = 13。B 的偏移 9 则属于下一个元素，映射到 0。所有范围采用左闭右开区间；元素末尾不会再次属于前一个元素。

形式化地，输入元素范围为 [i, i+n)，对应输出起点为 o，则其中的输入偏移 x 映射为 o + (x-i)。再加上输出合并区域的虚拟地址，才得到重定位所需的地址。若元素需要对齐，输出起点 o 还要先向上对齐；对齐填充不等于某个输入元素的有效内容。

重定位还必须区分普通符号和节符号。普通符号指明某个对象的位置，通常先把该位置映射到输出，再按重定位表达式应用 addend。STT_SECTION 符号指向整个输入节；汇编器可以把元素位置编码进 addend，此时必须先确定真正被引用的输入元素。若直接把输入节起点映射后再加原偏移，B 的 hello\0 就会指向错误位置。PC 相对重定位中 addend 还可能含有指令编码所需的修正量，不能把任何 addend 都盲目当作字符串索引；处理方式必须与具体重定位、符号类型及编译器产生的表示一致。

完整元素去重只是一个清晰的基本模型。实际链接器也可能做字符串后缀合并，并采用更宽的兼容分组规则。无论策略如何，关键不变量都相同：每个被引用的有效输入位置，必须能找到语义等价的输出位置；删除重复字节并没有删除对这些字节的引用。

大小还可能来自链接器生成的合成节。第 7 章要讲的 GOT⁶（全局偏移表，一个存放地址的数组）和 PLT⁷（过程链接表，一组跳转桩）最典型：每有一个符号需要通过 GOT 访问，GOT 就多一项；.dynsym（动态符号表）有多大，取决于要对运行时公开多少符号。链接器要先扫一遍所有重定位，数清楚需要多少项，才能知道这些节有多大。

因此，重定位处理至少要区分需求分析与最终写入两个阶段；下面用两遍扫描描述这个依赖，不要求实现恰好只遍历两次。第一遍在布局之前，只看类型和目标符号，统计需要生成什么（几项 GOT、几个 PLT 桩、要不要动态重定位）；第二遍在布局之后，S 和 P 都有了，才真正计算并写入。第 4 章讲的 relaxation 会让这件事更复杂。x86-64 的 GOTPCRELX 改写不改变指令长度，不影响后面的地址，但改写后可能不再需要 GOT 项，因此需求扫描时就要分析能否省去 GOT 项，布局后还须满足距离等约束；具体实现可以保留保守分配，或在地址变化时重新调整。RISC-V 的 relaxation 会把指令变短，后面的地址随之前移，又可能有新的指令能变短，链接器只好迭代到不再变化。

从输入节到输出节

知道了为什么大小要先算完，回到布局本身。第一步是决定哪些输入节放进同一个输出节。先看原材料，readelf -S 列出 plain.o 的节头表（只保留了相关的几行）：

1
$ readelf -SW plain.o
2
  [Nr] Name              Type            Address          Off    Size   ES Flg Lk Inf Al
3
  [ 2] .text             PROGBITS        0000000000000000 000040 000042 00  AX  0   0 16
4
  [ 3] .rela.text        RELA            0000000000000000 000178 000048 18   I 10   2  8
5
  [ 4] .data             PROGBITS        0000000000000000 000084 000004 00  WA  0   0  4
6
  [ 5] .rodata           PROGBITS        0000000000000000 000088 000003 00   A  0   0  1
7
  [ 6] .bss              NOBITS          0000000000000000 000090 001000 00  WA  0   0 16
8
  [ 7] .comment          PROGBITS        0000000000000000 000090 000028 01  MS  0   0  1
9
  [ 8] .note.GNU-stack   PROGBITS        0000000000000000 0000b8 000000 00      0   0  1

三个函数挤在同一个 .text 里，0x42 字节；Address 一列全是零，因为目标文件里的节还没有地址。Al 一列是对齐要求：.text 要求起始地址是 16 的倍数，.data 是 4。.bss 的类型是 NOBITS，大小 0x1000 但在文件里不占空间，它的 Off 和下一节 .comment 相同。.comment 带 MS 标志，里面是编译器写进去的版本串，.note.GNU-stack 的 Off 正好是 0x90 + 0x28 = 0xb8。

链接器把所有输入文件里的节收集起来，按名字归类，拼成输出节（output section）。最简单的规则是同名合并：每个 .o 里都有 .text，它们首尾相接拼成输出文件的 .text。拼接时每个输入节都要满足自己的对齐，中间不够的地方用填充字节补齐；输出节的对齐取所有输入节对齐的最大值。

实际规则比同名合并宽一些。GNU ld 的默认规则写在它内置的链接脚本里，用 ld --verbose 可以把整份脚本打印出来，.text 那一段是这样的：

1
  .text           :
2
  {
3
    *(.text.unlikely .text.*_unlikely .text.unlikely.*)
4
    *(.text.exit .text.exit.*)
5
    *(.text.startup .text.startup.*)
6
    *(.text.hot .text.hot.*)
7
    *(SORT(.text.sorted.*))
8
    *(.text .stub .text.* .gnu.linkonce.t.*)
9
    /* .gnu.warning sections are handled specially by elf.em.  */
10
    *(.gnu.warning)
11
  }

每一行 *(...) 是一条输入节描述：星号匹配任意输入文件，括号里是要匹配的节名，可以带通配符。所以 .text.used、.text._start 这类名字都会进输出节 .text。行的先后就是摆放的先后：编译器认为不太会执行的代码（.text.unlikely，比如错误处理路径）、程序退出时才跑的代码、启动时只跑一次的代码，各自聚在一起，常用的热代码放在一起，这样运行时的热点集中在更少的内存页上。同样，.data.* 进 .data，.rodata.* 进 .rodata，.bss.* 进 .bss。

输入节的名字如果哪条规则都匹配不上，就成了孤儿节（orphan section）。链接器不会丢掉它，而是按启发式规则给它找个位置，通常是挨着标志位相近的输出节，并且原名保留成一个独立的输出节。后面 __start_ 符号那一节会遇到一个叫 myhooks 的孤儿节。

lld 默认不使用文本形式的内置链接脚本，等价的规则写在它的源代码里，效果大体一致：.text.* 进 .text，.data.* 进 .data，诸如此类。

从输出节到段

输出节是给链接器、调试器和 llvm-objdump 这类工具看的。加载器（Linux 内核里处理 execve 的那段代码，以及第 7 章的 ld.so；execve 是让当前进程换成运行另一个程序的系统调用）不看节头表，只看程序头表。第 2 章说过这是 ELF⁸ 的两种视图；布局的下一步，就是把输出节分组装进段（segment）。

分组的依据是内存权限。第 1 章说过，操作系统以页为单位管理虚拟内存，x86-64 上页大小通常是 4 KiB。CPU 的页表以页为单位设置权限，一页要么可执行要么不可执行，要么可写要么不可写，所以权限相同的输出节才适合放进同一个段：代码放进可读可执行（RX）的段，常量放进只读（R）的段，可写数据放进可读写（RW）的段。下面是 GNU ld 链接 plain.o 的结果：

1
$ ld -o bfd plain.o
2
$ readelf -lW bfd
3

4
Elf file type is EXEC (Executable file)
5
Entry point 0x401020
6
There are 5 program headers, starting at offset 64
7

8
Program Headers:
9
  Type           Offset   VirtAddr           PhysAddr           FileSiz  MemSiz   Flg Align
10
  LOAD           0x000000 0x0000000000400000 0x0000000000400000 0x000158 0x000158 R   0x1000
11
  LOAD           0x001000 0x0000000000401000 0x0000000000401000 0x000042 0x000042 R E 0x1000
12
  LOAD           0x002000 0x0000000000402000 0x0000000000402000 0x000003 0x000003 R   0x1000
13
  LOAD           0x002004 0x0000000000403004 0x0000000000403004 0x000004 0x00100c RW  0x1000
14
  GNU_STACK      0x000000 0x0000000000000000 0x0000000000000000 0x000000 0x000000 RW  0x10
15

16
 Section to Segment mapping:
17
  Segment Sections...
18
   00
19
   01     .text
20
   02     .rodata
21
   03     .data .bss
22
   04

每一行是一个程序头，各列对应 ELF 规范里 Elf64_Phdr 结构的字段（gABI 第 5 章 Program Header）：

Type 是 p_type。PT_LOAD（显示为 LOAD）表示"把这一段装进内存"，加载器只对这种段做映射。GNU_STACK 是第 1 章讲过的那个可执行栈标记，它不对应任何内容，只用 Flg 一列告诉内核栈要什么权限，这里是 RW，不可执行。
Offset 是 p_offset，段的内容从文件的哪个偏移开始。
VirtAddr 是 p_vaddr，段要放到哪个虚拟地址。PhysAddr（p_paddr）在普通操作系统上没有用，链接器一般填成和 p_vaddr 相同。
FileSiz 是 p_filesz，段在文件里占多少字节；MemSiz 是 p_memsz，在内存里占多少字节。
Flg 是 p_flags，R、W、E 三个权限位。
Align 是 p_align，对齐要求。

再看最后一个 LOAD 段。它装着 .data 和 .bss，FileSiz 只有 4，也就是 counter 的 4 个字节；MemSiz 是 0x100c，多出来的 0x1008 字节是 .bss 里的 buffer（4096 字节）加上前面的对齐填充。gABI⁹ 规定，当 p_memsz 大于 p_filesz 时，"多出来的字节值为 0，跟在段的初始化区域之后"。这就是 .bss 不占文件空间的实现方式：未初始化的全局变量反正要清零，没必要在文件里存 4096 个零，只要让段在内存里比在文件里长一截，加载器负责把多出来的部分清零。用这一种“文件前缀加零填充尾部”的表示时，.bss 放在该段的末尾；如果后面还有需要文件初始化的内容，就必须调整布局、另建段，或者显式存储中间的零，不能继续把它们统称为这一段的零填充尾部。

文件游标与内存游标何时分开

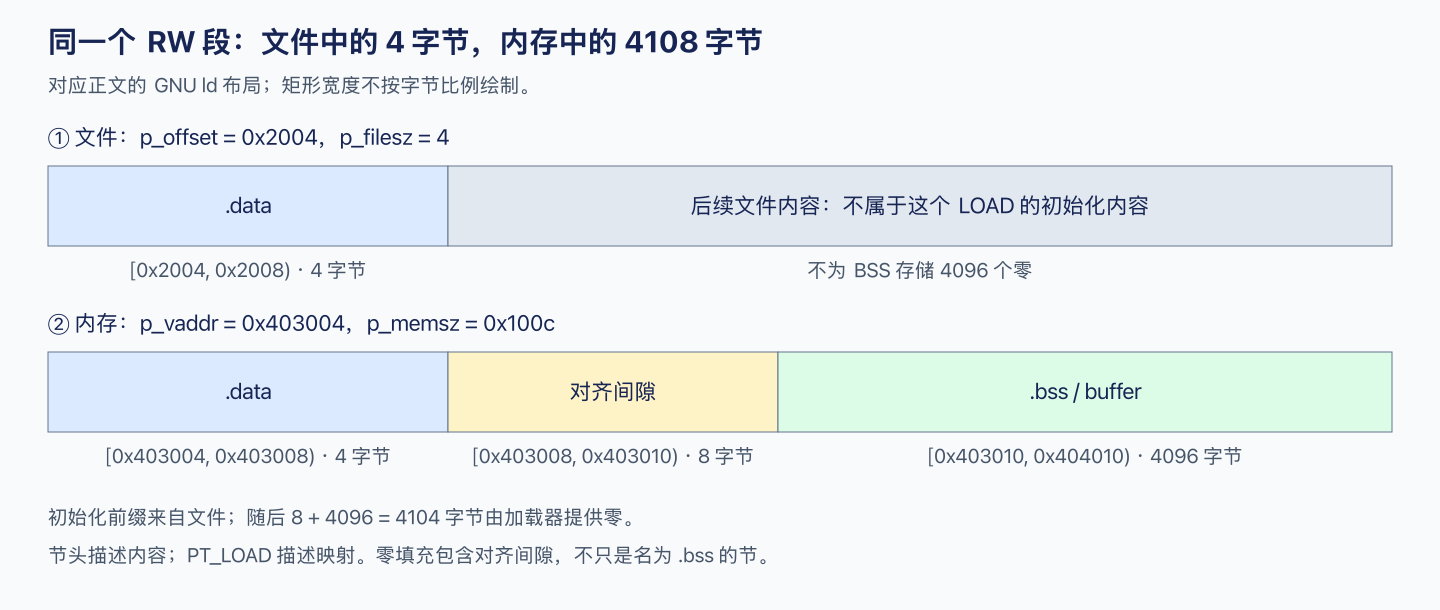

上面的 RW 段可以画成两行。.data 的四字节来自文件，后续内存先补八字节对齐间隙，再容纳 4096 字节的 buffer。段描述的是整个区间，因此零填充还包括对齐间隙，并不只对应名字叫 .bss 的那部分。

RW 段的文件与内存范围：初始化数据、零填充的对齐间隙，以及 BSS

安排 .data 时，文件游标和内存游标都前进四字节；安排后面的零初始化存储时，只有内存游标继续前进。0x403008 向上对齐到 16 的倍数得到 0x403010，再加 0x1000 得到内存终点 0x404010，所以 p_memsz = 0x404010 − 0x403004 = 0x100c。文件初始化区域仍止于 0x2008，所以 p_filesz = 0x2008 − 0x2004 = 4。文件后面可以有节头表、符号表或其他内容；它们不会因此成为这个段的初始化数据。

对正整数对齐量 a，向上对齐是取不小于当前游标的最小 a 的倍数。已有游标 x 时，所需填充为 (a − x % a) % a。布局实现要先检查加上这段填充、再加上内容长度是否溢出或超过资源限制，才能增长缓冲区。这个操作与“无条件再加一个对齐单位”不同：已经对齐的位置不需要填充。

第一个 LOAD 段只装了 ELF 头和程序头表，0x158 字节，正好是 64 字节的 ELF 头加上 5 个各 56 字节的程序头：64 + 5 × 56 = 0x158。Section to Segment mapping 里 00 号后面是空的，因为头部不属于任何节。

头部也要占地址空间，这带来一个自我指涉的小麻烦：程序头表有几项，取决于布局最后分出了几个段；而第一个节能从哪里开始，又取决于程序头表有多大。GNU ld 的默认链接脚本（后面会细看）里有这样一句：

1
  . = SEGMENT_START("text-segment", 0x400000) + SIZEOF_HEADERS;

. 是位置计数器，表示"当前排到的地址"，给它赋值就是把后面的东西挪到那个地址去。SEGMENT_START("text-segment", 0x400000) 的意思是"代码段的起始地址，命令行没指定就用 0x400000"。SIZEOF_HEADERS 是链接器对 ELF 头加程序头表大小的估计。上面的例子里代码被推到了下一页，看不出这个估计起了什么作用。加上 -z noseparate-code（下一小节解释）让代码紧跟在头部后面：

1
$ ld -z noseparate-code -o bfd_nosep plain.o
2
$ readelf -sW bfd_nosep | grep -w used
3
     3: 00000000004000f0     9 FUNC    GLOBAL DEFAULT    1 used

这次只有 3 个程序头，头部是 64 + 3 × 56 = 0xe8 字节，0x400000 + 0xe8 = 0x4000e8，再按 .text 要求的 16 字节对齐向上取整，就是 used 所在的 0x4000f0。估大了只浪费几个字节。估小了，两个链接器会把段的起点往前挪一页来塞下头部；连这个余地都没有时（比如脚本把第一个节放在地址 64），GNU ld 会报 not enough room for program headers，lld 报 could not allocate headers。

为什么偏移和地址要同余

仔细看这几行的 Offset 和 VirtAddr：0x1000 对 0x401000，0x2000 对 0x402000，0x2004 对 0x403004。两者的低 12 位总是相同。gABI 对此有硬性要求：可加载段的 p_vaddr 和 p_offset 必须模页大小同余（"loadable process segments must have congruent values for p_vaddr and p_offset, modulo the page size"），并且在 p_align 不为 0 或 1 时，二者模 p_align 也要相等。

原因在于加载器怎么把段放进内存。它用 mmap（把文件的一段映射进进程地址空间的系统调用）把文件的一段映射到一段虚拟地址，而 mmap 只能按页工作：文件偏移必须是页大小的整数倍，虚拟地址也必须是页大小的整数倍，映射建立后，文件里的第 k 个字节就出现在起始地址加 k 的位置。如果一个段在文件里从页内偏移 0x004 开始，那它映射到内存后也必然从页内偏移 0x004 开始。同余使文件内容能通过整页映射落到指定位置，不必为纠正段起点而搬移内容；页尾清零和写时复制仍可能发生，第 6 章会看到。

最后那个 RW 段展示了链接器怎么利用这一点省空间。.rodata 在文件里结束于 0x2003，.data 按 4 字节对齐，文件偏移取下一个 4 的倍数 0x2004，不用填到下一页。但 RW 段的权限和前面的 R 段不同，不能和它共用一页内存，所以虚拟地址跳过一整页，取 0x403004。加载时，文件的第 2 页（偏移 0x2000 起）被映射两次：一次只读放在 0x402000，一次可读写放在 0x403000。同余只约束页内偏移，不要求段从页边界开始，所以两个段可以共用一页文件内容，各自映射到不同的内存页。GNU ld 的默认脚本里这一步写作 . = DATA_SEGMENT_ALIGN (CONSTANT (MAXPAGESIZE), CONSTANT (COMMONPAGESIZE));：MAXPAGESIZE 是链接器假设的最大页大小，COMMONPAGESIZE 是目标平台最常用的页大小，本实验工具链的这两个值都是 0x1000，其他构建配置可能不同。效果是把位置计数器推到下一页，但保留页内偏移。

Align 列的 0x1000 就是这个最大页大小，可以用 -z max-page-size 改。AArch64 这类架构的页大小可以配置，链接器必须按可能的最大值对齐，否则程序在页大小为 16 KiB 或 64 KiB 的内核上会加载失败。

separate-code：GNU ld 与 lld 不同的默认值

上面 GNU ld 的输出里，代码独占一个 RX 段，并且这个段从文件偏移 0x1000 开始、以 0x1000 对齐，和前后的段不共享任何一页。代价是文件里出现大段填充：这个只有几十字节代码的程序，文件有 9200 字节。

这是 -z separate-code 的效果。GNU ld 手册对它的描述是：生成一个单独的代码段，这个段"只包含指令，并且必须与任何其他数据处在完全不相交的页中"（ld 手册：Options）。binutils¹⁰ 2.30 加入了这个选项，2.31（2018 年）新增了配置开关 --enable-separate-code，并且对 Linux/x86 目标默认开启，NEWS 里还特意注明"-z separate-code can increase disk and memory size"（binutils ld/NEWS）。ld --help 的输出里也写着 -z separate-code Create separate code program header (default)。

把前面那个 bfd_nosep 的程序头打印出来对比一下：

1
$ readelf -lW bfd_nosep
2
  Type           Offset   VirtAddr           PhysAddr           FileSiz  MemSiz   Flg Align
3
  LOAD           0x000000 0x0000000000400000 0x0000000000400000 0x000135 0x000135 R E 0x1000
4
  LOAD           0x000138 0x0000000000401138 0x0000000000401138 0x000004 0x001008 RW  0x1000
5
  GNU_STACK      0x000000 0x0000000000000000 0x0000000000000000 0x000000 0x000000 RW  0x10
6

7
 Section to Segment mapping:
8
  Segment Sections...
9
   00     .text .rodata
10
   01     .data .bss

文件缩到 1320 字节，但 ELF 头、程序头表、.text 和 .rodata 都进了同一个可执行段，头部和常量字符串也变成了可以执行的字节。攻击者做代码复用攻击（ROP，把程序里现成的指令片段串起来执行）时，可执行区域里的每一段字节都是潜在的素材，常量数据里恰好凑出 ret 之类的字节序列并不稀奇。开着 separate-code 时，可执行的页里就只剩 .text。

注意 separate-code 只管可执行段。默认的 bfd 里，R 段（.rodata）和 RW 段照样共用文件的第 2 页；bfd_nosep 里 RW 段从偏移 0x138 开始，和 RX 段共用文件第 0 页。两个链接器都允许不同权限的段共用文件页，分歧只在可执行段要不要和别人共用：GNU ld 默认不让，lld 默认让。ld.lld 的手册把三档写得很清楚：noseparate-code (default) allows overlap，separate-code allows overlap between two executable segments, or two non-executable segments，separate-loadable-segments disallows overlap（ld.lld(1)）。这里的 overlap 指相邻的 PT_LOAD 段落在文件的同一页上。同一个 plain.o 用 lld 链接：

1
$ ld.lld -o lld plain.o
2
$ readelf -lW lld
3
  Type           Offset   VirtAddr           PhysAddr           FileSiz  MemSiz   Flg Align
4
  PHDR           0x000040 0x0000000000200040 0x0000000000200040 0x000118 0x000118 R   0x8
5
  LOAD           0x000000 0x0000000000200000 0x0000000000200000 0x00015b 0x00015b R   0x1000
6
  LOAD           0x000160 0x0000000000201160 0x0000000000201160 0x000042 0x000042 R E 0x1000
7
  LOAD           0x0001a4 0x00000000002021a4 0x00000000002021a4 0x000004 0x00100c RW  0x1000
8
  GNU_STACK      0x000000 0x0000000000000000 0x0000000000000000 0x000000 0x000000 RW  0
9

10
 Section to Segment mapping:
11
  Segment Sections...
12
   00
13
   01     .rodata
14
   02     .text
15
   03     .data .bss

有三处和 GNU ld 不同。第一，.rodata 排在 .text 前面，和头部同处第一个只读段。这是 lld 默认的 --rosegment：只读、不可执行的节单独成段，不和代码混在一起；加 --no-rosegment 时 .rodata 会并进 RX 段。第二，多了一个 PHDR 段，它描述程序头表自身在内存中的位置。第三，也是最主要的：三个 LOAD 段在文件里是紧挨着的（0x0、0x160、0x1a4），没有页级填充；虚拟地址却各自跳了一页（0x200000、0x201160、0x2021a4），同余依然成立。文件只有 1376 字节（.comment 里有版本串，换工具链这个数会变）。

RX 段从文件偏移 0x160 开始，可 mmap 只能从页边界映射，所以加载器实际映射的是文件的第 0 页，放到 0x201000，权限 RX。文件第 0 页里不只有 .text，还有 ELF 头、程序头表和 .rodata，它们在 0x201000 到 0x20115f 这段地址上就成了可执行的。RW 段从 0x1a4 开始，同样落在文件第 0 页。于是这一页文件内容被映射了三次：只读放在 0x200000，可执行放在 0x201000，可读写放在 0x202000。lld 的取舍是文件更小，代价是可执行区域里混进了少量非代码字节。需要隔离时加 -z separate-code：

1
$ ld.lld -z separate-code -o lld_sep plain.o
2
$ readelf -lW lld_sep | grep LOAD
3
  LOAD           0x000000 0x0000000000200000 0x0000000000200000 0x00015b 0x00015b R   0x1000
4
  LOAD           0x001000 0x0000000000201000 0x0000000000201000 0x000042 0x000042 R E 0x1000
5
  LOAD           0x002000 0x0000000000202000 0x0000000000202000 0x000004 0x001010 RW  0x1000

代码段回到了页对齐的文件偏移 0x1000，文件涨到 9144 字节。在这个例子里 R 段和 RW 段中间隔着 RX 段，谁也挨不着谁，所以 -z separate-loadable-segments 得到的程序头和它一样。

附注节与 PT_NOTE

SHT_NOTE 是装附注的节类型，给操作系统或工具看，最常见的是 .note.gnu.build-id：链接器对输出内容算出的散列，用来认出是哪一个文件。lld 排只读节时把附注节放在最前面（.interp 之后），.rodata 这类节放在后面、靠近 .text。源码注释的理由是 core 文件（进程崩溃时的内存转储）可能被截断，靠前的附注更可能留下来（Writer.cpp 的 getSectionRank）。排好之后，createPhdrs 把连续且对齐相同的一串附注节合成一个 PT_NOTE，对齐一变就另起一个（同一文件）。下面的 notes.o 有三个手写的附注节，.note.a、.note.b 按 4 字节对齐，.note.c 按 8 字节，链接时再让 lld 生成 build-id：

1
$ ld.lld --build-id -o n2 notes.o
2
$ readelf -lW n2
3
  Type           Offset   VirtAddr           PhysAddr           FileSiz  MemSiz   Flg Align
4
  PHDR           0x000040 0x0000000000200040 0x0000000000200040 0x000188 0x000188 R   0x8
5
  LOAD           0x000000 0x0000000000200000 0x0000000000200000 0x00022f 0x00022f R   0x1000
6
  LOAD           0x000230 0x0000000000201230 0x0000000000201230 0x000005 0x000005 R E 0x1000
7
  GNU_STACK      0x000000 0x0000000000000000 0x0000000000000000 0x000000 0x000000 RW  0
8
  NOTE           0x0001c8 0x00000000002001c8 0x00000000002001c8 0x000028 0x000028 R   0x4
9
  NOTE           0x0001f0 0x00000000002001f0 0x00000000002001f0 0x000018 0x000018 R   0x8
10
  NOTE           0x000208 0x0000000000200208 0x0000000000200208 0x000024 0x000024 R   0x4
11

12
 Section to Segment mapping:
13
  Segment Sections...
14
   01     .note.a .note.b .note.c .note.gnu.build-id .rodata
15
   04     .note.a .note.b
16
   05     .note.c
17
   06     .note.gnu.build-id

.rodata 在输入文件里排在附注节前面，输出时被挪到最后。本例的 PT_NOTE 指向第一个 LOAD 段里已有的字节，不额外分配存储；附注内容可能供内核、运行时或工具使用。

程序从哪里开始执行

段都已就位，内核把它们映射进内存之后，还要知道从哪条指令开始执行。GNU ld 那份 readelf¹¹ 输出的第二行是 Entry point 0x401020，这个值存在 ELF 头的 e_entry 字段里。内核加载完所有段后，跳到这个地址开始执行用户态代码，它就是第 0 章说的入口地址。

链接器怎么决定入口？GNU ld 手册列了一个按顺序尝试的规则（ld 手册：Entry Point）：先看命令行 -e，再看链接脚本里的 ENTRY(symbol)，然后是目标平台约定的符号，再然后是代码节的第一个字节，最后是地址 0。x86-64 Linux 的默认脚本开头就写着 ENTRY(_start)，所以入口符号叫 _start。如果找不到它，两个链接器的反应不一样：

1
$ ld -o ne noentry.o
2
ld: warning: cannot find entry symbol _start; defaulting to 0000000000401000
3
$ ld.lld -o ne2 noentry.o
4
ld.lld: warning: cannot find entry symbol _start; not setting start address

GNU ld 退到 .text 的开头，lld 把入口留成 0。两者都只是警告，链接会成功，但产物多半一运行就崩溃。

平时写 C 程序从来不用自己定义 _start，因为编译器驱动程序在链接时悄悄加了几个目标文件。第 0 章说过，gcc、clang 是驱动程序，会替你补上一长串链接参数。用 -### 让 gcc 只打印它要执行的命令，不执行。下面用的是本机 GCC¹² 15.2.0 加 musl¹³ 包装器，链接那一步的输入文件按顺序是（路径、-L 和部分选项已省略，hello.o 代指 hello.c 编译出的临时目标文件，名字每次都不同）：

1
$ musl-gcc -no-pie -### hello.c -o hello
2
... Scrt1.o crti.o crtbeginS.o hello.o libgcc.a libgcc_eh.a -lc libgcc.a libgcc_eh.a crtendS.o crtn.o

这些是启动文件，crt 是 C runtime 的缩写。本机规格文件选择的 Scrt1.o 来自 musl C 库，定义了 _start，它取出参数、交给 C 库初始化，再调用 main、用返回值调用 exit，细节在第 6 章。和布局有关的只有一点：同名节按输入顺序拼接，crti.o 的 .init 片段在最前，crtn.o 的在最后，拼起来正好是一个完整的函数，所以这些文件的顺序不能乱。

这些文件也解释了为什么正常链接出的程序里 main 不在 .text 开头。把 hello.c 链接出来按地址排序：

1
$ musl-gcc -no-pie -O1 hello.c -o hello
2
$ nm -n hello | grep -i ' t '
3
0000000000401000 T _init
4
0000000000401040 T _start
5
0000000000401060 T _start_c
6
0000000000401090 t deregister_tm_clones
7
00000000004010c0 t register_tm_clones
8
0000000000401100 t __do_global_dtors_aux
9
0000000000401140 t frame_dummy
10
0000000000401149 T main
11
0000000000401153 T _fini

.text 从 0x401040 开始，最前面是 Scrt1.o 的 _start 和 musl 的 _start_c，接着是 crtbeginS.o 里 GCC 的几个辅助函数，main 排到了 0x401149。第 4 章的程序直接调用链接器、用 -e 指定入口，没有这些启动文件，main 就是 .text 的第一个函数；lld 把它放在 0x2011b0 这种不整齐的地址，原因就是上一节的同余规则。

本章的例子用 -nostdlib 风格直接调用链接器。-nostdlib 是驱动程序的选项，意思是不加启动文件、也不加 C 库和 GCC 的支持库；这里干脆不经过驱动程序，效果一样。没有这套启动文件，就必须自己写 _start，并且它不能返回（没有调用者可以返回），可以像本例一样停在循环里，也可以通过退出系统调用结束进程。

基址：0x400000、0x200000 和 PIE

入口 0x401020 是 .text 的起点 0x401000 加上 _start 在 plain.o 的 .text 里的偏移 0x20。那整个映像为什么从 0x400000 起排，lld 却从 0x200000 起排？这两个数都是约定。GNU ld 的写在默认脚本里，ld --verbose 能看到：

1
  PROVIDE (__executable_start = SEGMENT_START("text-segment", 0x400000));
2
  . = SEGMENT_START("text-segment", 0x400000) + SIZEOF_HEADERS;

lld 的写在源码里，x86-64 目标的构造函数中有一行 defaultImageBase = 0x200000;（lld/ELF/Arch/X86_64.cpp）。不从 0 开始，一个直接的好处是让空指针附近的低地址保持未映射，解引用空指针会立刻触发段错误。两者都可以改：GNU ld 用 -Ttext-segment=ADDR，lld 用 --image-base=ADDR。

这样链接出来的程序类型是 EXEC，所有地址在链接时就定死了，每次运行都在同一个位置。这对攻击者很友好：知道了程序的布局，就知道 ROP 素材在哪里。于是有了 PIE¹⁴（position-independent executable，位置无关可执行文件）：程序用位置无关的方式编译（-fPIE，第 1 章讲过 PIC¹⁵ 的概念），链接成一种"可以放在任意基址"的可执行文件。每次运行时，内核在 execve 加载它的时候随机选一个基址；ld.so 负责的是给之后加载的共享库找地方。这就是地址空间布局随机化（ASLR¹⁶，每次运行把各模块放到随机地址）对主程序的覆盖。

1
$ clang -O1 -fPIE -fno-asynchronous-unwind-tables -c main.c -o pie.o
2
$ ld -pie --no-dynamic-linker -o bfd_pie pie.o
3
$ readelf -hlW bfd_pie
4
  Type:                              DYN (Position-Independent Executable file)
5
  Entry point address:               0x1020
6
  LOAD           0x000000 0x0000000000000000 0x0000000000000000 0x000201 0x000201 R   0x1000
7
  LOAD           0x001000 0x0000000000001000 0x0000000000001000 0x000042 0x000042 R E 0x1000
8
  LOAD           0x002000 0x0000000000002000 0x0000000000002000 0x000008 0x000008 R   0x1000
9
  LOAD           0x002f30 0x0000000000003f30 0x0000000000003f30 0x0000d4 0x0010e0 RW  0x1000
10
  DYNAMIC        0x002f30 0x0000000000003f30 0x0000000000003f30 0x0000d0 0x0000d0 RW  0x8
11
  GNU_RELRO      0x002f30 0x0000000000003f30 0x0000000000003f30 0x0000d0 0x0000d0 R   0x1

文件类型变成了 DYN，和共享库相同；第一个段的虚拟地址是 0，入口是 0x1020。这里的地址都是相对基址的偏移，实际地址要等运行时加上基址才知道。多出来的 DYNAMIC 段是给运行时用的信息表，第 7 章细讲。GNU_RELRO 圈出一块"修补完就改成只读"的区域，这里正好是 .dynamic；这里 .dynamic 从虚拟地址 0x3f30 开始，占 0xd0 字节，结束于页边界 0x4000。这样的布局让加载器能够以页为单位保护 RELRO¹⁷ 区域，同时让后续需要写入的 .data 位于下一页；保护机制在第 7 章展开。

--no-dynamic-linker 的意思是不给这个 PIE 指定 ld.so。普通的 PIE 带一个 PT_INTERP 程序头，写着动态链接器的路径，内核会先把 ld.so 加载进来，由它在跳到入口之前修补需要修补的地址。这个例子里只有 PC 相对寻址，readelf -r bfd_pie 输出 There are no relocations in this file.，没有任何东西要修补，所以不带 ld.so 也能运行。真正的 static-pie（静态链接、但仍可随机放置的程序）通常有要修补的绝对地址，由 C 库的启动代码自己修。

现在 PIE 是主流发行版的默认值。GCC 6 加入了配置选项 --enable-default-pie，用它构建的 GCC 默认生成 PIE（GCC 6 Release Notes），Ubuntu 从 16.10 起在 amd64 等架构上默认开启（Ubuntu 安全文档）。所以今天随手 gcc hello.c 得到的多半是 DYN，要传统布局得加 -no-pie。

这引出一个问题：PIE 的代码里，used 读 counter 的那条 PC 相对寻址指令，S 和 P 都只是相对基址的偏移，两者一减基址抵消了，所以链接时就能算出最终值。但如果数据里存的是一个绝对地址（比如一个函数指针数组），链接时就填不出最终值。第 4 章已经见过链接器的做法：先按基址 0 填一个值，再留一条 R_X86_64_RELATIVE 让 ld.so 加上基址。这套交给运行时的机制，本章结尾会再回到它。

GC：把没人用的节删掉

回到开头的实验。第二行 addl 0xff8(%rip) 和第一行不同，是因为 .rodata 被删掉了，.data 跟着往前移了一页。删掉它的是 --gc-sections。

为什么要以节为单位

普通 --gc-sections 以输入节为回收单位。即使符号表记录了函数的起点和长度，也不足以安全地任意切开机器码：节内可能有汇编器已算好的相对引用、局部标签和嵌入数据，需要一并修正。编译器把可独立删除的实体分节，才给链接器提供了明确的边界。所以对 plain.o 开 GC，效果很有限：

1
$ ld --gc-sections --print-gc-sections -o bfd_gc2 plain.o
2
ld: removing unused section '.rodata' in file 'plain.o'

unused 函数没人调用，可它和 _start 挤在同一个 .text 里，_start 必须保留，.text 就整个保留了，unused 跟着搭车。--print-gc-sections 列出被删掉的节，是观察 GC 的基本手段：lld 写到标准输出，每行以 removing unused section 开头；GNU ld 写到标准错误，每行带着链接器自己的名字作前缀，比如 ld:。

要让 GC 有效，需要编译器把每个函数、每个变量放进各自独立的节。这就是 -ffunction-sections 和 -fdata-sections：

1
$ clang -O1 -fno-pic -fno-asynchronous-unwind-tables \
2
        -ffunction-sections -fdata-sections -c main.c -o split.o
3
$ readelf -SW split.o
4
  [Nr] Name              Type            Address          Off    Size   ES Flg Lk Inf Al
5
  [ 2] .text             PROGBITS        0000000000000000 000040 000000 00  AX  0   0  4
6
  [ 3] .text.used        PROGBITS        0000000000000000 000040 000009 00  AX  0   0 16
7
  [ 4] .rela.text.used   RELA            0000000000000000 000178 000018 18   I 14   3  8
8
  [ 5] .text.unused      PROGBITS        0000000000000000 000050 000004 00  AX  0   0 16
9
  [ 6] .text._start      PROGBITS        0000000000000000 000060 000022 00  AX  0   0 16
10
  [ 7] .rela.text._start RELA            0000000000000000 000190 000030 18   I 14   6  8
11
  [ 8] .data.counter     PROGBITS        0000000000000000 000084 000004 00  WA  0   0  4
12
  [ 9] .rodata.msg       PROGBITS        0000000000000000 000088 000003 00   A  0   0  1
13
  [10] .bss.buffer       NOBITS          0000000000000000 000090 001000 00  WA  0   0 16

节名就是"原来的节名 + 点 + 符号名"，这正是为什么默认链接规则里要有 .text.*、.data.*。重定位也随之拆开，每个节有自己的 .rela.*：

1
$ readelf -rW split.o
2
Relocation section '.rela.text.used' at offset 0x178 contains 1 entry:
3
    Offset             Info             Type               Symbol's Value  Symbol's Name + Addend
4
0000000000000004  0000000300000002 R_X86_64_PC32          0000000000000000 counter - 4
5

6
Relocation section '.rela.text._start' at offset 0x190 contains 2 entries:
7
    Offset             Info             Type               Symbol's Value  Symbol's Name + Addend
8
0000000000000007  0000000200000004 R_X86_64_PLT32         0000000000000000 used - 4
9
000000000000000d  0000000600000002 R_X86_64_PC32          0000000000000000 buffer - 4

这两张表就是一张图。把每个节看成一个顶点，一条重定位"节 X 的某处引用了符号 Y，Y 定义在节 Z"就是一条从 X 指向 Z 的边：.text._start 指向 .text.used 和 .bss.buffer，.text.used 指向 .data.counter。

节的身份不依赖输出地址

GC 在尚未布局的输入节图上工作。一个顶点可用“输入文件身份、该文件的节下标”定位；同名节来自不同对象时仍是不同顶点。沿一条重定位边查到的是选中定义所属的输入节，还不需要知道它最终放到哪里。

例如 _start → .text.used → .data.counter 是从根可达的链。若另有 .text.unused → .rodata.msg，但没有根到达 .text.unused，这两个节之间即使互相引用也不会自动存活。可达性要求一条从根出发的路径，单纯存在引用不是保留理由。

标记完成后，布局才把存活内容合并、对齐并分配地址。若用输出地址充当图顶点，会把还未得到的布局结果当成 GC 前提；删除节又会移动后面的地址。保持输入身份稳定，能够让符号选择、存活判断和最终地址分配分别表达各自的结果。

标记过程

GC 就是在这张图上做一次可达性分析，和编程语言运行时的标记-清除垃圾回收是同一个思路。先选出一批根，标记为存活；然后从存活的节出发，沿着它的重定位找到被引用的节，也标记为存活，直到没有新节可标；最后没被标记的节全部丢弃。

1
$ ld --gc-sections --print-gc-sections -o bfd_gc split.o
2
ld: removing unused section '.text.unused' in file 'split.o'
3
ld: removing unused section '.rodata.msg' in file 'split.o'
4
$ ld.lld --gc-sections --print-gc-sections -o lld_gc split.o
5
removing unused section split.o:(.text)
6
removing unused section split.o:(.text.unused)
7
removing unused section split.o:(.rodata.msg)

unused 和 msg 没有任何边指向它们，被删掉了（lld 还报告了那个空的 .text）。lld 有一个选项 --why-live，能打印出某个符号为什么活着，也就是从根到它的那条引用链：

1
$ ld.lld --gc-sections --why-live=counter -o x split.o
2
live symbol: split.o:(counter)
3
>>> referenced by: split.o:(used)
4
>>> referenced by: split.o:(_start) (entry point)

链的末端写着 (entry point)，说明根是入口。哪些节算根？GNU ld 手册说：包含入口符号的节，以及包含命令行上 -u（强制视为未定义）符号的节会被保留，被动态对象引用的符号所在的节也会保留；生成共享库时，链接器必须假设每一个可见的符号都会被引用。另外带 SHF_GNU_RETAIN 标志的节不参与回收（ld 手册：Options），这个标志由源码里的 retain 属性产生，意思是"链接器不许删我"，后面会用到它。lld 的标记代码里还有一个"保留节"列表（lld/ELF/MarkLive.cpp）：.init_array、.fini_array、.preinit_array 这几类存放初始化和析构函数指针的节；.init、.fini；.ctors、.dtors，它们是 .init_array/.fini_array 出现之前存放构造、析构函数指针的老办法，旧的目标文件里还会遇到；以及不在 COMDAT¹⁸ 组里的 SHT_NOTE 节（前面附注节一小节讲过）。这些节的共同点是没有任何代码"引用"它们，它们是由 C 库启动代码、加载器或别的工具按位置或名字找到的，从重定位图上看不出它们有用，必须直接当作根。符号层面，lld 除了入口，还把 _init 和 _fini 两个符号所在的节当作根（MarkLive.cpp 第 348、349 行）。代码里用的是 ctx.arg.init 和 ctx.arg.fini，也就是 -init、-fini 选项的值，默认就是这两个名字：

1
$ ld.lld --gc-sections --why-live=_init --why-live=_fini -o i ini.o
2
live symbol: ini.o:(_init) (initializer function)
3
live symbol: ini.o:(_fini) (finalizer function)
4
$ ld.lld --gc-sections --print-gc-sections --init=foo -o i2 ini.o | grep _init
5
removing unused section ini.o:(.text._init)

ini.c 定义了空的 _init、_fini、other 和 _start，没人调用前三个。换成 --init=foo，_init 就和 other 一样被删了。GNU ld 对同一批节的保护写在默认链接脚本里，用的是 KEEP：

1
  .init_array    :
2
  {
3
    PROVIDE_HIDDEN (__init_array_start = .);
4
    KEEP (*(SORT_BY_INIT_PRIORITY(.init_array.*) SORT_BY_INIT_PRIORITY(.ctors.*)))
5
    KEEP (*(.init_array EXCLUDE_FILE (*crtbegin.o *crtbegin?.o *crtend.o *crtend?.o ) .ctors))
6
    PROVIDE_HIDDEN (__init_array_end = .);
7
  }

KEEP(...) 匹配到的输入节一律视为根。

还有两条规则不靠"当作根"，而是直接决定某类节的去留。

第一条，不加载的节（没有 SHF_ALLOC 标志，比如 .comment 和所有 .debug_*）默认全部保留。lld 的源码注释说得很直白：可达性不是判断它们有没有用的好信号，通常没有任何节引用 .comment，但它应该留着。

第二条是 SHF_LINK_ORDER（readelf 的 Flg 列显示为 L）。带这个标志的节是元数据，它的节头 Lk 字段指向它所描述的那个节，两者同生共死：函数节活着它就活着，函数节被删它也被删。典型的是编译器生成的插桩信息，也就是为了运行时追踪、打补丁或统计覆盖率而给每个函数额外记录的数据。比如 -fpatchable-function-entry=2 让编译器在每个函数开头留两字节空指令，并把这些位置记进 __patchable_function_entries 节，每个函数一份：

1
$ clang -O1 -fno-pic -fno-asynchronous-unwind-tables \
2
        -ffunction-sections -fdata-sections -fpatchable-function-entry=2 -c main.c -o pfe.o
3
$ readelf -SW pfe.o | grep -E 'patchable_function_entries|text\.unused'
4
  [ 5] __patchable_function_entries PROGBITS        0000000000000000 000050 000008 00 WAL  3   0  8
5
  [ 7] .text.unused      PROGBITS        0000000000000000 000060 000006 00  AX  0   0 16
6
  [ 8] __patchable_function_entries PROGBITS        0000000000000000 000068 000008 00 WAL  7   0  8
7
  [12] __patchable_function_entries PROGBITS        0000000000000000 000098 000008 00 WAL 10   0  8
8
$ ld --gc-sections --print-gc-sections -o pfe_b pfe.o
9
ld: removing unused section '.text.unused' in file 'pfe.o'
10
ld: removing unused section '__patchable_function_entries' in file 'pfe.o'
11
ld: removing unused section '.rodata.msg' in file 'pfe.o'

三个元数据节的 Lk 分别是 3、7、10，指向 .text.used、.text.unused、.text._start。.text.unused 被删时，Lk 为 7 的那一份跟着被删，输出里的 __patchable_function_entries 只剩 0x10 字节，两个函数各 8 字节。lld 的结果相同。

.eh_frame 是另一个特例。它存放栈展开信息，所有函数的记录挤在同一个节里，每个函数一条 FDE¹⁹。链接器不能按节删它，只能单独扫描，把属于被删函数的 FDE 一条条剔掉。第 8 章再讲它的格式。

共享库那条规则有个直接推论：一个共享库默认导出所有全局符号，所以它们全是根，GC 能删的很少。用第 3 章讲过的 hidden 可见性（例如 -fvisibility=hidden）把不打算导出的符号藏起来，GC 才有发挥空间。

-ffunction-sections 也有代价。链接器要处理的输入节数量成倍增长，重定位也变多：全局函数之间的调用本来就要留给链接器（可能被第 3 章的符号插入替换），而 static 函数的局部调用原本能在汇编时算死，拆开之后跨了节，也只能留给链接器：

1
$ cat st.c
2
__attribute__((noinline)) static int helper(int x) { return x * 2; }
3
int api(int x) { return helper(x) + 1; }
4
$ clang -O1 -fno-pic -fno-asynchronous-unwind-tables -c st.c -o st.o
5
$ readelf -rW st.o
6
There are no relocations in this file.
7
$ clang -O1 -fno-pic -fno-asynchronous-unwind-tables -ffunction-sections -c st.c -o st.o
8
$ readelf -rW st.o | grep R_X86
9
0000000000000002  0000000300000004 R_X86_64_PLT32         0000000000000000 .text.helper - 4

所以它通常是在发布构建里和 --gc-sections 一起开，用于控制最终体积。

引用了被删的节，S 填什么

第 4 章在套用重定位的循环里留了一个问题：如果一条重定位引用的符号所在的节被删了，S 该取什么值？

如果只考虑普通 GC 沿重定位遍历保留下来的可加载节，这个问题不会出现。GC 的标记就是沿着重定位走的，一个存活的可加载节只要引用了某个节，那个节就会被标记存活。被删的节，一定没有任何存活的可加载节指向它。

不加载的节就不同了。.debug_* 默认全部保留，而调试信息会描述每一个函数，包括被删掉的那个。把 main.c 加上 -g 编译（这里用 -gdwarf-4，方便看 .debug_ranges），再开 GC 链接：

1
$ clang -O1 -g -gdwarf-4 -fno-pic -fno-asynchronous-unwind-tables \
2
        -ffunction-sections -fdata-sections -c main.c -o dbg.o
3
$ ld.lld --gc-sections -o dbg_lld dbg.o
4
$ objdump --dwarf=info dbg_lld | grep -A6 DW_TAG_subprogram | grep -E 'name|low_pc'
5
    <9d>   DW_AT_low_pc      : 0x201160
6
    <ab>   DW_AT_name        : (indirect string, offset: 0x8c): used
7
    <c4>   DW_AT_low_pc      : 0
8
    <d2>   DW_AT_name        : (indirect string, offset: 0x85): unused
9
    <eb>   DW_AT_low_pc      : 0x201170
10
    <f9>   DW_AT_name        : (indirect string, offset: 0x3c): _start
11
$ readelf -x .debug_ranges dbg_lld
12
  0x00000000 60112000 00000000 69112000 00000000 `. .....i. .....
13
  0x00000010 01000000 00000000 01000000 00000000 ................
14
  0x00000020 70112000 00000000 92112000 00000000 p. ....... .....
15
  0x00000030 00000000 00000000 00000000 00000000 ................

unused 已经不在程序里了，描述它的那条调试记录还在，记录起始地址的 DW_AT_low_pc 引用的是 .text.unused。链接器在这种地方填一个约定的"墓碑值"（tombstone），告诉调试器这一项作废：这里 DW_AT_low_pc 填了 0，.debug_ranges 里那一项成了 [1, 1)，一个空区间。不同的调试节为什么要填不同的值，两个链接器各填什么，第 11 章细讲。

另一种被丢弃的节来自 COMDAT。第 1 章和第 3 章讲过，同一个签名的 COMDAT 组只保留第一份，其余整组丢弃。如果某个文件在组外引用了自己那份组里的局部符号，就会引用到一个被丢弃的节，这时链接器没有墓碑可填，只能报错。用两个汇编文件构造一下，cb.s 的组里多了一个局部标签 helper，_start 在组外调用它：

1
$ cat cb.s
2
	.section .text.foo,"axG",@progbits,foo,comdat
3
	.globl foo
4
foo:
5
	ret
6
helper:
7
	ret
8
	.text
9
	.globl _start
10
_start:
11
	call foo
12
	call helper
13
1:	jmp 1b
14
$ ld.lld -o c1 ca.o cb.o
15
ld.lld: error: relocation refers to a discarded section: .text.foo
16
>>> defined in cb.o
17
>>> section group signature: foo
18
>>> prevailing definition is in ca.o
19
>>> referenced by cb.o:(.text+0x6)
20
$ ld -o c2 ca.o cb.o
21
`.text.foo' referenced in section `.text' of cb.o: defined in discarded section `.text.foo[foo]' of cb.o

ca.s 只有前四行，同样定义了组 foo。ca.o 排在前面，它的组胜出，cb.o 的整组被丢弃，call helper 那条重定位（汇编器把它写成了 .text.foo - 3）就没有了目标。这个错误多见于手写汇编，或混用了生成方式不同的目标文件。

_start 和 _stop：链接器替你定义的边界

GC 有一类棘手的情况，正好引出链接器另一个常用功能。很多程序用"把元素放进同一个自定义节，运行时遍历整个节"的方式做注册表：每个源文件往节里放一个函数指针，不需要一个中心文件列出所有成员。遍历需要知道节的起点和终点，这两个地址只有链接器知道。

GNU ld 和 lld 的约定是：如果一个输出节的名字是合法的 C 标识符（只含字母、数字、下划线，不以数字开头），而程序引用了 __start_节名 或 __stop_节名 却没有定义它们，链接器就自动定义这两个符号，分别指向该输出节的起点和终点。.text 这类带点的名字不行，因为 C 代码里没法写出 __start_.text。

1
/* reg.c：往自定义节 myhooks 里放两个函数指针 */
2
typedef void (*hook_t)(void);
3
static void hook_a(void) {}
4
static void hook_b(void) {}
5
__attribute__((section("myhooks"), used)) static hook_t pa = hook_a;
6
__attribute__((section("myhooks"), used)) static hook_t pb = hook_b;
7

8
/* run.c：遍历 myhooks */
9
typedef void (*hook_t)(void);
10
extern hook_t __start_myhooks[], __stop_myhooks[];
11
void _start(void) {
12
    for (hook_t *p = __start_myhooks; p < __stop_myhooks; p++) (*p)();
13
    for (;;) { }
14
}

两个文件都按 split.o 的方式编译，每个函数、每个变量一节：

1
$ clang -O1 -fno-pic -fno-asynchronous-unwind-tables \
2
        -ffunction-sections -fdata-sections -c reg.c -o reg.o
3
$ clang -O1 -fno-pic -fno-asynchronous-unwind-tables \
4
        -ffunction-sections -fdata-sections -c run.c -o run.o

used 属性只阻止编译器删掉这两个变量，管不到链接器。myhooks 不匹配默认脚本里的任何规则，是一个孤儿节，链接器会把它单独放成一个输出节。注意从重定位图上看，run.o 引用的是 __start_myhooks，而这个符号不属于任何输入节，所以没有任何一条边指向 myhooks。开 GC 后，两个链接器的结果不同：

1
$ ld --gc-sections --print-gc-sections -o r1 run.o reg.o
2
$ readelf -sW r1 | grep -E 'myhooks|hook'
3
     3: 0000000000401030     1 FUNC    LOCAL  DEFAULT    1 hook_a
4
     4: 0000000000401040     1 FUNC    LOCAL  DEFAULT    1 hook_b
5
     9: 0000000000402000     0 NOTYPE  GLOBAL PROTECTED    2 __start_myhooks
6
    12: 0000000000402010     0 NOTYPE  GLOBAL PROTECTED    2 __stop_myhooks
7

8
$ ld.lld --gc-sections --print-gc-sections -o r2 run.o reg.o
9
removing unused section run.o:(.text)
10
removing unused section reg.o:(.text)
11
removing unused section reg.o:(.text.hook_a)
12
removing unused section reg.o:(.text.hook_b)
13
removing unused section reg.o:(myhooks)
14
ld.lld: error: undefined symbol: __start_myhooks
15
>>> referenced by run.c
16
>>>               run.o:(_start)
17
>>> the encapsulation symbol needs to be retained under --gc-sections properly; consider -z nostart-stop-gc (see https://lld.llvm.org/ELF/start-stop-gc)
18

19
ld.lld: error: undefined symbol: __stop_myhooks
20
...

GNU ld 保留了 myhooks，__start_myhooks 和 __stop_myhooks 相差 0x10，正好两个指针。这两个符号的可见性一栏是 PROTECTED（第 3 章讲过的可见性：对外可见，但模块内部的引用不会被别的模块替换）。GNU ld 默认给这类链接器定义的符号 protected，可以用 -z start-stop-visibility= 改，比如改成 hidden。lld 则把整个 myhooks 删了，然后报告符号未定义。

protected 只是默认值。lld 用 addOptionalRegular 定义这两个符号，走的是普通的符号解析 resolve，双方的可见性取更严的一个（Symbols.cpp）。vis.c 里放一个 myinit 节，把 __start_myinit 声明成 hidden，__stop_myinit 不加属性：

1
extern char __start_myinit[] __attribute__((visibility("hidden")));
2
extern char __stop_myinit[];

1
$ ld.lld -o v vis.o
2
$ readelf -sW v | grep -E 'start_|stop_'
3
     3: 0000000000202184     0 NOTYPE  LOCAL  HIDDEN     2 __start_myinit
4
     6: 0000000000202188     0 NOTYPE  GLOBAL PROTECTED    2 __stop_myinit

hidden 符号模块外看不到，lld 把绑定写成 LOCAL；GNU ld 同样给 HIDDEN，绑定仍是 GLOBAL。

另外，addStartStopSymbols 是在遍历输出节时调用的，只有实际存在的输出节才有这两个符号（Writer.cpp）。节不存在时，强引用报 undefined symbol；弱引用保持未定义，值为 0，链接照样成功。这常用来探测可选的节：

1
$ cat weak.c
2
extern char __start_optsec[] __attribute__((weak));
3
extern char __stop_optsec[] __attribute__((weak));
4
unsigned long n;
5
void _start(void) { n = __stop_optsec - __start_optsec; if (__start_optsec) n += 100; for (;;) { } }
6
$ ld.lld -o w weak.o; echo $?
7
0
8
$ readelf -sW w | grep optsec
9
     3: 0000000000000000     0 NOTYPE  WEAK   DEFAULT  UND __start_optsec
10
     4: 0000000000000000     0 NOTYPE  WEAK   DEFAULT  UND __stop_optsec

反汇编 _start 能看到两个地址都被填成了 mov $0x0，n 最后是 0。

lld 的文档讲了这段历史（lld: -z start-stop-gc）：2015 年 10 月前后，GNU ld 改成只要存活的节引用了 __start_meta，所有名为 meta 的输入节都保留。这是保守做法，对不考虑 GC 的老代码友好；但有些元数据节本来就希望被精确回收，比如上一节那种每个函数一份的插桩信息，函数删了它也该删，保守做法会白白增大体积。ld.lld 13.0.0 起默认 -z start-stop-gc，即 __start_/__stop_ 引用不再让节存活。名字以 __libc_ 开头的节例外，仍按旧规则处理，源码注释说这是给 glibc²⁰ 2.34 之前的 libc.a 留的退路（MarkLive.cpp，glibc PR27492），注释举的例子是 __libc_atexit。下面的 lreg.c 往 __libc_hooks 和 myhooks 各放一个指针，lrun.c 遍历前者，对后者只用弱引用探测：

1
$ ld.lld --gc-sections --print-gc-sections -o l lrun.o lreg.o
2
removing unused section lrun.o:(.text)
3
removing unused section lreg.o:(.text)
4
removing unused section lreg.o:(myhooks)
5
$ readelf -sW l | grep -E '__start|__stop'
6
     6: 00000000002021a8     0 NOTYPE  GLOBAL PROTECTED    2 __start___libc_hooks
7
     7: 00000000002021b0     0 NOTYPE  GLOBAL PROTECTED    2 __stop___libc_hooks
8
     8: 0000000000000000     0 NOTYPE  WEAK   DEFAULT  UND __start_myhooks

__libc_hooks 活了下来，myhooks 被删，弱引用的 __start_myhooks 是 0。文档还说 GNU ld 2.37 加了同名选项来恢复旧行为，但在本例里它和 lld 并不等价：GNU ld 2.46 加上 -z start-stop-gc --gc-sections 链接同样两个文件，myhooks、hook_a、hook_b 照样保留，__start_myhooks 仍是 0x402000。

在 lld 下有三种修法。一是按报错提示加 -z nostart-stop-gc，回到保守行为。二是在源码里给变量加 retain 属性，编译器会给节打上 SHF_GNU_RETAIN 标志（readelf -S 的 Flg 列显示为 R），两个链接器都不回收这样的节：

1
$ readelf -SW reg2.o | grep myhooks
2
  [ 5] myhooks           PROGBITS        0000000000000000 000058 000008 00 WAR  0   0  8
3
  [ 7] myhooks           PROGBITS        0000000000000000 000060 000008 00 WAR  0   0  8
4
$ ld.lld --gc-sections --print-gc-sections -o r3 run.o reg2.o
5
removing unused section run.o:(.text)
6
removing unused section reg2.o:(.text)

（加了 retain 之后，编译器把两个变量放进了两个同名的 myhooks 节，链接时会合并。）hook_a、hook_b 也活下来了，因为存活的 myhooks 节通过重定位引用了它们。三是写链接器脚本，用 KEEP 把节显式保留，这正是下一节的内容。

链接器脚本：把布局规则写出来

前面已经零星看过 GNU ld 默认脚本的片段。链接器脚本（linker script）就是用一种小语言写下的布局规则：哪些输入节进哪个输出节，输出节按什么顺序、放在什么地址。下面是一个能用两个链接器跑通上例的最小脚本，它用自己定义的 hooks_begin/hooks_end 代替 __start_/__stop_：

1
ENTRY(_start)
2
SECTIONS
3
{
4
  . = 0x10000;
5
  .text : { *(.text .text.*) }
6
  . = ALIGN(0x1000);
7
  .data : {
8
    *(.data .data.*)
9
    . = ALIGN(8);
10
    PROVIDE(hooks_begin = .);
11
    KEEP(*(myhooks))
12
    PROVIDE(hooks_end = .);
13
  }
14
  .bss : { *(.bss .bss.*) *(COMMON) }
15
  /DISCARD/ : { *(.comment) }
16
}

逐句看：

ENTRY(_start) 指定入口符号，对应上文入口规则的第二条。
SECTIONS { ... } 里每一项 .名字 : { ... } 定义一个输出节，花括号里是输入节描述，写法和默认脚本相同。也可以只匹配某些文件，比如 *crtbegin.o(.ctors) 只取文件名以 crtbegin.o 结尾的那个文件里的 .ctors。
. 是前面见过的位置计数器。. = 0x10000; 把它设到 0x10000，下一个输出节从这里开始；. = ALIGN(0x1000); 把它推到下一个 4 KiB 边界。在输出节内部，. 随着输入节的放入不断增长，所以 hooks_begin = . 记下的是 myhooks 放入前的地址，hooks_end = . 是放入后的地址。
. = ALIGN(8); 不能省。myhooks 要求 8 字节对齐，链接器放它之前会自己补填充，但那是在 hooks_begin = . 求值之后；如果前面的 .data 长度不是 8 的倍数，hooks_begin 就会指向填充字节。实测在 .data 里多放一个 4 字节的变量、去掉这一行，两个链接器给出的 hooks_begin 都是 0x11004，而第一个指针实际在 0x11008。
KEEP(*(myhooks)) 把所有 myhooks 输入节放进 .data，并让它们成为 GC 的根。
PROVIDE(sym = expr) 定义一个符号，但只在程序引用了它而又没有自己定义时才生效。默认脚本里大量使用它，比如 PROVIDE (etext = .);，这样用户代码可以自由使用 etext 这个名字而不会冲突。
/DISCARD/ 是一个特殊的输出节名，放进去的输入节直接丢弃。
*(COMMON) 收集第 3 章讲过的 common 符号。

遍历用的 run2.c 只是把 run.c 里的两个符号名换掉，编译选项和 run.o 相同：

1
/* run2.c */
2
typedef void (*hook_t)(void);
3
extern hook_t hooks_begin[], hooks_end[];
4
void _start(void) {
5
    for (hook_t *p = hooks_begin; p < hooks_end; p++) (*p)();
6
    for (;;) { }
7
}

1
$ clang -O1 -fno-pic -fno-asynchronous-unwind-tables \
2
        -ffunction-sections -fdata-sections -c run2.c -o run2.o
3
$ ld -T tiny.ld --gc-sections --print-gc-sections -o s_bfd run2.o reg.o
4
$ readelf -lW s_bfd
5
  Type           Offset   VirtAddr           PhysAddr           FileSiz  MemSiz   Flg Align
6
  LOAD           0x001000 0x0000000000010000 0x0000000000010000 0x000041 0x000041 R E 0x1000
7
  LOAD           0x002000 0x0000000000011000 0x0000000000011000 0x000010 0x000010 RW  0x1000
8
  GNU_STACK      0x000000 0x0000000000000000 0x0000000000000000 0x000000 0x000000 RW  0x10
9
$ readelf -sW s_bfd | grep -E 'hooks|hook_|_start'
10
     3: 0000000000010030     1 FUNC    LOCAL  DEFAULT    1 hook_a
11
     4: 0000000000010040     1 FUNC    LOCAL  DEFAULT    1 hook_b
12
     7: 0000000000011000     0 NOTYPE  GLOBAL DEFAULT    2 hooks_begin
13
     8: 0000000000011010     0 NOTYPE  GLOBAL DEFAULT    2 hooks_end
14
     9: 0000000000010000    34 FUNC    GLOBAL DEFAULT    1 _start

ld.lld -T tiny.ld 得到的 LOAD 段和符号地址相同，只有 GNU_STACK 的 Align 一栏是 0 而不是 0x10。_start 精确地落在 0x10000，.data 落在 0x11000。脚本里没写头部的位置，这次 ELF 头就不在任何 LOAD 段里了。

脚本还可以用 MEMORY 声明目标机器上的内存区域（比如 FLASH 和 RAM），输出节用 > FLASH 指定区域。映射文件里的 VMA 是链接地址，LMA 是加载地址，普通程序二者相同；单片机固件的 .data 初始值烧在 Flash（LMA），启动代码再拷到 RAM（VMA），脚本里用 AT> 表达，第 10 章细讲。

操作系统内核和固件因此离不开链接器脚本。普通的用户程序交给加载器，放在哪里都行，链接器的默认规则就够了；而内核和固件往往没有加载器，或者加载器只会把文件原样拷贝到某个固定地址，然后跳过去。中断向量表必须在硬件规定的地址，代码要在 Flash 里，可写数据要在 RAM 里，有些节在启动后要整段释放，这些都得在脚本里写明。Linux 内核的每个架构都有自己的脚本，x86 的是 arch/x86/kernel/vmlinux.lds.S，它先经过 C 预处理器展开，再交给链接器。

不写 -T 时，GNU ld 用的就是 ld --verbose 打印出来的那份内置脚本，两百多行，本章讲过的规则几乎都能在里面找到对应的一句。lld 没有这样一份文本，它在代码里实现了等价的默认布局，但能接受大部分 GNU ld 的脚本语法。

一个真实的最小脚本：xv6 的 user.ld

tiny.ld 是为本章的例子拼出来的，真实项目里也有差不多同样短的脚本。第 0 章提过的教学操作系统 xv6²¹ 跑在 RISC-V 上，它的用户程序（cat、ls、sh）都用同一份 user/user.ld 链接，唯一的例外是 _forktest：Makefile 第 117 到 120 行用 -N -e main -Ttext 0 直接链接它，注释说它要尽量小。下面是 mit-pdos/xv6-riscv riscv 分支 commit 06aad25 里这个文件的全文：

1
OUTPUT_ARCH( "riscv" )
2

3
SECTIONS
4
{
5
 . = 0x0;
6

7
  .text : {
8
    *(.text .text.*)
9
  }
10

11
  .rodata : {
12
    . = ALIGN(16);
13
    *(.srodata .srodata.*) /* do not need to distinguish this from .rodata */
14
    . = ALIGN(16);
15
    *(.rodata .rodata.*)
16
  }
17

18
  .eh_frame : {
19
       *(.eh_frame)
20
       *(.eh_frame.*)
21
   }
22

23
  . = ALIGN(0x1000);
24
  .data : {
25
    . = ALIGN(16);
26
    *(.sdata .sdata.*) /* do not need to distinguish this from .data */
27
    . = ALIGN(16);
28
    *(.data .data.*)
29
  }
30

31
  .bss : {
32
    . = ALIGN(16);
33
    *(.sbss .sbss.*) /* do not need to distinguish this from .bss */
34
    . = ALIGN(16);
35
    *(.bss .bss.*)
36
  }
37

38
  PROVIDE(end = .);
39
}

同一 commit 的 Makefile 第 91 行和第 107 行是：

1
LDFLAGS = -z max-page-size=4096
2
	$(LD) $(LDFLAGS) -T $U/user.ld -o $@ $< $(ULIB)

ULIB 是 xv6 自带的四个目标文件 ulib.o usys.o printf.o umalloc.o，用户态的 C 库就这么多，没有 crt1.o。这一节是 Linux 主机上显式选择 RISC-V 工具的 xv6 布局对照，不运行 RISC-V 程序。拿 user.ld 和 RISC-V 的 GNU ld 默认脚本（本机安装的 RISC-V GNU binutils 2.45.50.20251209，riscv64-unknown-elf-ld -m elf64lriscv --verbose；这里显式指定 64 位仿真模式）逐处对照：

OUTPUT_ARCH( "riscv" ) 声明输出文件的目标体系结构，默认脚本开头也有同样一句。
默认脚本开头是 ENTRY(_start)，user.ld 没有 ENTRY，入口于是落到上文规则的第三条：目标平台约定的符号。手册的原话是 "For many targets this is start"，RISC-V 也在其中。user/ulib.c 定义了 void start(int argc, char **argv)，调用 main 后用返回值调用 exit，相当于一个只有两行的 crt1.o。下面的 u.s 在 start 前面塞了两条 nop：start 在地址 0 时，后面两条回退规则给出的也是 0，分不出走的是哪条。rv64gc 下 nop 汇编成 2 字节的压缩指令 c.nop，GNU ld 给出的 e_entry 是 0x4，正是 start。lld 没有这条规则，只警告 cannot find entry symbol _start，入口留成 0。
默认脚本从 SEGMENT_START("text-segment", 0x10000) + SIZEOF_HEADERS 排起，把头部装进第一个段。user.ld 从 . = 0x0; 排起，地址 0 前面没有空间，头部不进任何 LOAD 段。xv6 的内核从文件里读头部，不需要它们出现在进程内存里。
默认脚本有七八十个输出节，.init、.init_array、.tdata、.got、.dynamic 都在里面；user.ld 只有五个。xv6 的用户程序没有构造函数、没有线程局部变量、不做动态链接，这些节的输入根本不存在。
.sdata、.sbss 是第 4 章讲过的 RISC-V 小数据节，.srodata 是只读的小数据。默认脚本把它们集中排放，并定义 __global_pointer$ 供 gp 寻址；user.ld 直接并进普通节，注释说不必区分（第 4 章引用过 kernel.ld 里同样的注释），也就没有 __global_pointer$。
只读和可写两部分之间，默认脚本用 DATA_SEGMENT_ALIGN，保留页内偏移只把地址推到下一页；user.ld 用 . = ALIGN(0x1000);，让 .data 从新一页的开头开始。
PROVIDE(end = .); 是第 3 章讲过的传统符号 end。

最后两处差别，以及 Makefile 里的 -z max-page-size=4096，都是为了 xv6 的加载器。第 6 章会细读 xv6 内核里 exec 系统调用的实现 kexec，这里只看它对链接器提的要求：对每个 PT_LOAD，它先检查 ph.vaddr % PGSIZE != 0（PGSIZE 是 xv6 定义的页大小，4096），不满足就拒绝执行；再调用 loadseg，按页循环，用 walkaddr（查进程页表，把虚拟地址换成物理地址）查出每一页的物理地址，用 readi（从文件的指定偏移读若干字节）每次最多读一页。walkaddr 返回的是物理页的起点，不带页内偏移，所以 loadseg 的注释写着 "va must be page-aligned"。

前面说同余是整页映射的直接推论。Linux 用 mmap 加载，要求 p_offset 与 p_vaddr 模页大小同余，段可以从页中间开始。xv6 用 readi 把文件内容拷进新分配的页，从文件哪个偏移读都行，p_offset 取什么值它都不在乎；它要求的是 p_vaddr 本身按页对齐。两套约束各自来自加载器的工作方式，同余对 xv6 没有用处，页对齐对 Linux 也不是必需的。前面 separate-code 一节里 lld 链接 plain.o 得到的 RX 段，p_offset 是 0x160，p_vaddr 是 0x201160，满足 Linux 的要求，xv6 会拒绝。

-z max-page-size=4096 也是为加载器写的。ALIGN(0x1000) 只把地址推到下一个 4 KiB 边界，链接器判断两个段是否同处一页，用的却是它假设的最大页大小，也就是前面同余一节末尾讲的 -z max-page-size。用下面这个 RISC-V 小程序实测：

1
$ cat u.s
2
  .text
3
  nop
4
  nop
5
  .globl start
6
start:
7
  la a0, counter
8
  lw a0, 0(a0)
9
  li a7, 2
10
  ecall
11
  .section .rodata
12
msg: .asciz "hi"
13
  .data
14
  .balign 4
15
counter: .word 1
16
  .bss
17
  .balign 4
18
buffer: .zero 4096
19
$ riscv64-unknown-elf-as -march=rv64gc -mabi=lp64d -mno-relax u.s -o u.o
20
$ riscv64-unknown-elf-ld -m elf64lriscv -T user.ld -o u u.o
21
$ riscv64-unknown-elf-readelf -hlW u | grep -E 'Entry|LOAD'
22
  Entry point address:               0x4
23
  LOAD           0x001000 0x0000000000000000 0x0000000000000000 0x000023 0x000023 R E 0x1000
24
  LOAD           0x002000 0x0000000000001000 0x0000000000001000 0x000004 0x001010 RW  0x1000
25
$ riscv64-unknown-elf-ld -m elf64lriscv -z max-page-size=65536 -T user.ld -o u64 u.o
26
riscv64-unknown-elf-ld: warning: u64 has a LOAD segment with RWX permissions
27
$ riscv64-unknown-elf-readelf -lW u64 | grep LOAD
28
  LOAD           0x010000 0x0000000000000000 0x0000000000000000 0x001004 0x002010 RWE 0x10000

这套 RISC-V 工具的默认值已经是 0x1000，加上 -z max-page-size=4096 输出完全相同。改成 65536，0 和 0x1000 落在同一个 64 KiB 的"页"里，GNU ld 把两部分并成一个 RWX 段，文件也大了 0xF000 字节。Makefile 把这个假设钉成 xv6 的页大小，产物就不随工具链的默认值变化。

lld 也接受这份脚本，但要补两个选项：-e start，因为它不认 start；--no-rosegment，否则 .rodata 会单独成段，u.o 的这个段从 0x14 开始，过不了 kexec 的对齐检查。这里观察的是 xv6 的布局约束；当前原生 x86-64 课程不要求 tinylink 链接这些 RISC-V 用户程序。内核本身用的是另一份 kernel.ld，它要把入口钉在 QEMU²² 跳转的物理地址上，还要导出 etext、end 给内核代码划分权限和内存，那是第 10 章的内容。

映射文件：看布局的结果

脚本写完，怎么确认链接器真按你的意思排了？让它把结果写出来：-Map=文件名。GNU ld 的映射文件按默认脚本的顺序逐条展开，信息很全。开头先列出被 GC 丢弃的输入节：

1
$ ld --gc-sections -Map=out.map -o bfd_gc split.o
2
$ cat out.map
3
Discarded input sections
4

5
 .text          0x0000000000000000        0x0 split.o
6
 .text.unused   0x0000000000000000        0x4 split.o
7
 .rodata.msg    0x0000000000000000        0x3 split.o
8
 .llvm_addrsig  0x0000000000000000        0x0 split.o

最后一行的 .llvm_addrsig 是 clang 生成的节，记录哪些符号的地址被取用过，供 lld 的相同代码折叠（ICF²³，第 12 章）使用。它带 SHF_EXCLUDE 标志，意思是"不进输出文件"，GNU ld 按这个标志丢掉它。

然后每个输出节下面列出它由哪些输入节组成、每个输入节的地址和大小、其中定义了哪些符号，以及对齐产生的填充：

1
.text           0x0000000000401000       0x32
2
...
3
 *(.text .stub .text.* .gnu.linkonce.t.*)
4
 .text.used     0x0000000000401000        0x9 split.o
5
                0x0000000000401000                used
6
 *fill*         0x0000000000401009        0x7
7
 .text._start   0x0000000000401010       0x22 split.o
8
                0x0000000000401010                _start

used 占 9 字节，.text._start 要求 16 字节对齐，中间补了 7 字节的 *fill*。往下翻能看到位置计数器的每一次赋值：

1
                0x0000000000402000                . = DATA_SEGMENT_ALIGN (CONSTANT (MAXPAGESIZE), CONSTANT (COMMONPAGESIZE))
2
...
3
.data           0x0000000000402000        0x4
4
 *(.data .data.* .gnu.linkonce.d.*)
5
 .data.counter  0x0000000000402000        0x4 split.o
6
                0x0000000000402000                counter

开头那个问题的答案就在这里：counter 在 0x402000，used 在 0x401000，P = 0x401004，0x402000 − 4 − 0x401004 = 0xff8。lld 的映射文件更紧凑，一行一项，下面是同一输入的 lld 映射文件末尾。

程序突然大了一截时，对比前后两份映射文件，就能看出是哪个输出节变大、多了哪些输入节、来自哪个目标文件。

用 ld.lld --gc-sections -Map=split.map split.o -o split_lld 链接前面 GC 实验的输入（-Map 指定映射文件），文件末尾是这样几行：

1
             VMA              LMA     Size Align Out     In      Symbol
2
...
3
               0                0       42     1 .comment
4
               0                0       42     1         <internal>:(.comment)
5
               0                0       90     8 .symtab
6
               0                0       90     8         <internal>:(.symtab)
7
               0                0       35     1 .shstrtab
8
               0                0       35     1         <internal>:(.shstrtab)
9
               0                0       23     1 .strtab
10
               0                0       23     1         <internal>:(.strtab)

Out 一列是输出节，In 一列是组成它的输入节。<internal> 表示这一块不是从哪个输入文件原样搬来的，而是链接器生成的。.symtab 和两个字符串表是链接器新写的；.comment 同样带 MS 标志，lld 把各输入文件的 .comment 去重，再加上自己的一行版本串，合成一个新节。

文件写完之后

到这里，静态链接的地址分配就完整了。输入节按规则并成输出节，可合并的字符串先去重；输出节按权限装进段，段按约定的基址和同余规则放进地址空间。GC 在布局之前删掉不可达的节，链接器脚本可以改写其中任何一步。对本章这些不依赖共享库、也不需要运行时解析符号的固定地址程序，所展示的重定位可以在链接时完成。ET_EXEC 本身并不保证不存在动态链接：采用固定主程序地址的可执行文件，也可以在运行时加载共享库并完成剩余重定位。

链接器的工作到这里就交卷了，交出去的是一个文件：几个 PT_LOAD 段写明了从文件哪里取多少字节、放到哪个地址、给什么权限，ELF 头里写着入口 _start 的地址。可程序要运行，光有文件不够。谁来读这张程序头表，按它把字节放进内存？.bss 那段只在 p_memsz 里出现、文件里根本没有的零从哪里来？PIE 的基址在什么时候、由谁选定，那些按基址 0 填好的绝对地址又由谁补上？_start 被跳到的时候，栈上已经有了什么，它离 main 还有多远？这张程序头表交给谁、它怎样变成一个进程，是下一章的内容。

练习

完整源文件、链接脚本和执行命令已在本节逐项给出。

练习一，观察。用 lld 链接本章的 plain.o，同时写出映射文件：

1
$ ld.lld -Map=lld.map -o lld plain.o
2
$ readelf -lW lld
3
$ readelf -SW lld

回答：三个 LOAD 段各装了哪些输出节，每个输出节由哪个输入节组成，其中定义了哪些符号？RW 段的 FileSiz 和 MemSiz 差多少，差出来的是什么？.bss 在文件里占多少字节，从 readelf -S 的哪两列能看出来？

练习二，手算。一个目标文件只有四个节：

1
节        类型       大小     对齐
2
.text     PROGBITS   0x1a3    16
3
.rodata   PROGBITS   0x2c     16
4
.data     PROGBITS   0x18     8
5
.bss      NOBITS     0x2000   64

用下面的脚本链接，页大小 0x1000：

1
ENTRY(_start)
2
PHDRS { ro PT_LOAD; rx PT_LOAD; rw PT_LOAD; }
3
SECTIONS
4
{
5
  . = 0x400100;
6
  .rodata : { *(.rodata) } :ro
7
  . = ALIGN(0x1000) + (. & 0xfff);
8
  .text   : { *(.text) }   :rx
9
  . = ALIGN(0x1000) + (. & 0xfff);
10
  .data   : { *(.data) }   :rw
11
  .bss    : { *(.bss) }    :rw
12
  /DISCARD/ : { *(.comment) *(.note.GNU-stack) }
13
}

PHDRS 用来自己声明程序头，节后面的 :ro 指定它进哪个段；这里没有声明头部要装入，所以头部不进任何段。(. & 0xfff) 是位置计数器的页内偏移，ALIGN(0x1000) + (. & 0xfff) 就是"下一页的同一页内偏移"，效果和 DATA_SEGMENT_ALIGN 一样。已知文件开头是 64 字节的 ELF 头和 3 个各 56 字节的程序头。规则只有两条：输出节的起点是当前的 . 按该节的对齐向上取整；每个段第一个节的文件偏移，取不小于当前文件末尾、且与它的地址模 0x1000 同余的最小值。先列出每个节的起始地址，再算三个 LOAD 段的 p_offset、p_vaddr、p_filesz、p_memsz。

练习三，改坏。把 main.c 里的 msg 和 unused 删掉，用本章开头的编译选项编译成 t.o，写一个最小脚本 ok.ld：.text 从 0x10000 开始，.data 和 .bss 放在下一页。用两个链接器分别链接，确认 used 在 0x10000。然后做三处修改，每处先预测报错还是警告，再运行：

把 .data 前面的 . = ALIGN(0x1000); 改成 . = 0x10010;，让两个段重叠。
把 .text : 改成 .text 0x10004 :，给一个不满足 16 字节对齐的地址。
把 . = ALIGN(0x1000); 改成 . = 0x10800;，两段不重叠，但同处一页、权限不同。继续使用 x86-64 本机目标，把 _start 末尾的死循环换成 Linux exit 系统调用，再直接执行两个链接器的产物，比较页权限。

答案

练习一

1
$ readelf -lW lld
2
  Type           Offset   VirtAddr           PhysAddr           FileSiz  MemSiz   Flg Align
3
  PHDR           0x000040 0x0000000000200040 0x0000000000200040 0x000118 0x000118 R   0x8
4
  LOAD           0x000000 0x0000000000200000 0x0000000000200000 0x00015b 0x00015b R   0x1000
5
  LOAD           0x000160 0x0000000000201160 0x0000000000201160 0x000042 0x000042 R E 0x1000
6
  LOAD           0x0001a4 0x00000000002021a4 0x00000000002021a4 0x000004 0x00100c RW  0x1000
7
  GNU_STACK      0x000000 0x0000000000000000 0x0000000000000000 0x000000 0x000000 RW  0
8

9
 Section to Segment mapping:
10
  Segment Sections...
11
   00
12
   01     .rodata
13
   02     .text
14
   03     .data .bss
15
   04
16
$ cat lld.map
17
             VMA              LMA     Size Align Out     In      Symbol
18
          200158           200158        3     1 .rodata
19
          200158           200158        3     1         plain.o:(.rodata)
20
          200158           200158        3     1                 msg
21
          201160           201160       42    16 .text
22
          201160           201160       42    16         plain.o:(.text)
23
          201160           201160        9     1                 used
24
          201170           201170        4     1                 unused
25
          201180           201180       22     1                 _start
26
          2021a4           2021a4        4     4 .data
27
          2021a4           2021a4        4     4         plain.o:(.data)
28
          2021a4           2021a4        4     1                 counter
29
          2021b0           2021b0     1000    16 .bss
30
          2021b0           2021b0     1000    16         plain.o:(.bss)
31
          2021b0           2021b0     1000     1                 buffer
32
          ...
33
$ readelf -SW lld | grep -E '\.data|\.bss|\.comment'
34
  [ 3] .data             PROGBITS        00000000002021a4 0001a4 000004 00  WA  0   0  4
35
  [ 4] .bss              NOBITS          00000000002021b0 0001a8 001000 00  WA  0   0 16
36
  [ 5] .comment          PROGBITS        0000000000000000 0001a8 000042 01  MS  0   0  1

第一个 LOAD（R）装 ELF 头、程序头表和 .rodata（来自 plain.o:(.rodata)，定义 msg）；第二个（RX）装 .text（来自 plain.o:(.text)，定义 used、unused、_start，没开 GC，unused 还在）；第三个（RW）装 .data（counter）和 .bss（buffer）。

RW 段 MemSiz − FileSiz = 0x100c − 0x4 = 0x1008。0x1000 是 buffer，另外 8 字节是 .data 结束的 0x2021a8 到 .bss 按 16 字节对齐后的 0x2021b0 之间的填充。

.bss 在文件里占 0 字节。它的类型是 NOBITS，Off 一列是 0x1a8，紧跟着的 .comment 的偏移也是 0x1a8；Size 一列的 0x1000 只说明它在内存里有多大。加载器按 p_memsz 分配内存、只按 p_filesz 读文件，多出来的部分是零，所以文件里不必存这 4096 个零。

练习二

变量清单：页大小 0x1000；头部共 64 + 3 × 56 = 0xe8 字节。

.rodata：地址 0x400100（已是 16 的倍数），结束于 0x40012c。文件偏移取不小于 0xe8、且模 0x1000 余 0x100 的最小值：0x100。
.text：ALIGN(0x1000) 得 0x401000，加页内偏移 0x12c 得 0x40112c，按 16 对齐为 0x401130，结束于 0x4012d3。当前文件末尾是 0x100 + 0x2c = 0x12c，模 0x1000 余 0x130 的最小值是 0x130。
.data：0x402000 + 0x2d3 = 0x4022d3，按 8 对齐为 0x4022d8，结束于 0x4022f0。文件末尾 0x130 + 0x1a3 = 0x2d3，偏移取 0x2d8。
.bss：0x4022f0 按 64 对齐为 0x402300，结束于 0x404300，不占文件空间。

1
段    p_offset  p_vaddr    p_filesz  p_memsz
2
ro    0x100     0x400100   0x2c      0x2c
3
rx    0x130     0x401130   0x1a3     0x1a3
4
rw    0x2d8     0x4022d8   0x18      0x404300 − 0x4022d8 = 0x2028

验证：用汇编写出这四个节（.zero 填出大小，.balign 给出对齐），两个链接器的结果一致，和手算相同：

1
$ cat calc.s
2
  .section .text,"ax",@progbits
3
  .balign 16
4
  .globl _start
5
_start:
6
  .zero 0x1a3, 0x90
7
  .section .rodata,"a",@progbits
8
  .balign 16
9
  .zero 0x2c
10
  .section .data,"aw",@progbits
11
  .balign 8
12
  .zero 0x18
13
  .section .bss,"aw",@nobits
14
  .balign 64
15
  .zero 0x2000
16
$ clang -c calc.s -o calc.o
17
$ ld.lld -T calc.ld -o calc_lld calc.o
18
$ readelf -lW calc_lld
19
  Type           Offset   VirtAddr           PhysAddr           FileSiz  MemSiz   Flg Align
20
  LOAD           0x000100 0x0000000000400100 0x0000000000400100 0x00002c 0x00002c R   0x1000
21
  LOAD           0x000130 0x0000000000401130 0x0000000000401130 0x0001a3 0x0001a3 R E 0x1000
22
  LOAD           0x0002d8 0x00000000004022d8 0x00000000004022d8 0x000018 0x002028 RW  0x1000
23
$ readelf -SW calc_lld | grep bss
24
  [ 4] .bss              NOBITS          0000000000402300 0002f0 002000 00  WA  0   0 64
25
$ ld -T calc.ld -o calc_bfd calc.o    # readelf -lW 的输出与上面相同

两个文件都是 1376 字节。

练习三

1
ENTRY(_start)
2
SECTIONS
3
{
4
  . = 0x10000;
5
  .text : { *(.text .text.*) }
6
  . = ALIGN(0x1000);
7
  .data : { *(.data .data.*) }
8
  .bss  : { *(.bss .bss.*) *(COMMON) }
9
}

两个链接器给出的 LOAD 段相同，used 在 0x10000，_start 在 0x10010：

1
  LOAD           0x001000 0x0000000000010000 0x0000000000010000 0x000032 0x000032 R E 0x1000
2
  LOAD           0x002000 0x0000000000011000 0x0000000000011000 0x000004 0x001010 RW  0x1000

修改 1，两个链接器都报错：

1
$ ld.lld -T overlap.ld -o ov_lld t.o
2
ld.lld: error: section .text virtual address range overlaps with .data
3
>>> .text range is [0x10000, 0x10031]
4
>>> .data range is [0x10010, 0x10013]
5

6
ld.lld: error: section .text load address range overlaps with .data
7
>>> .text range is [0x10000, 0x10031]
8
>>> .data range is [0x10010, 0x10013]
9
$ ld -T overlap.ld -o ov_bfd t.o
10
ld: section .data LMA [0000000000010010,0000000000010013] overlaps section .text LMA [0000000000010000,0000000000010031]

lld 分别检查链接地址（VMA）和加载地址（LMA），GNU ld 这里报的是 LMA。

修改 2，链接都成功，只有 lld 警告：

1
$ ld.lld -T mis.ld -o mis_lld t.o
2
ld.lld: warning: address (0x10004) of section .text is not a multiple of alignment (16)
3
$ ld -T mis.ld -o mis_bfd t.o
4
$ readelf -SW mis_lld | grep ' .text'
5
  [ 1] .text             PROGBITS        0000000000010004 001004 00003e 00  AX  0   0 16
6
$ readelf -SW mis_bfd | grep ' .text'
7
  [ 1] .text             PROGBITS        0000000000010004 001004 00003e 00  AX  0   0  4

两者都把输出节放在 0x10004，再在节内补 12 字节，让输入节从 0x10010 开始，所以 used 在 0x10010。区别在输出节的对齐记录：lld 保留 16 并警告，GNU ld 悄悄把它降成 4。

修改 3，两个链接器都不报错，结果却完全不同：

1
$ ld.lld -T samepg.ld -o sp_lld t.o
2
$ readelf -lW sp_lld | grep LOAD
3
  LOAD           0x001000 0x0000000000010000 0x0000000000010000 0x000032 0x000032 R E 0x1000
4
  LOAD           0x001800 0x0000000000010800 0x0000000000010800 0x000004 0x001010 RW  0x1000
5
$ ld -T samepg.ld -o sp_bfd t.o
6
ld: warning: sp_bfd has a LOAD segment with RWX permissions
7
$ readelf -lW sp_bfd | grep LOAD
8
  LOAD           0x001000 0x0000000000010000 0x0000000000010000 0x000804 0x001810 RWE 0x1000

lld 照写两个段，它们都要映射 0x10000 这一页；GNU ld 把两段并成一个 RWX 段并警告。继续使用 x86-64 源文件，把 a.c 的 _start 改成原生 Linux 退出系统调用：

1
void _start(void) {
2
    buffer[0] = used(41);
3
    __asm__ volatile("syscall"
4
                     : : "a"(60L), "D"((long)buffer[0])
5
                     : "rcx", "r11", "memory");
6
    __builtin_unreachable();
7
}

在同一台 x86-64 Linux 上用 GNU ld 2.46 和 LLD 21.1.8 原生链接并执行，系统页大小为 4096。a.c 其余定义与 main.c 相同：

1
$ clang -O1 -fno-pic -fno-asynchronous-unwind-tables -c a.c -o a.o
2
$ ld.lld -z max-page-size=4096 -T samepg.ld -o a_sp a.o
3
$ ld -z max-page-size=4096 -T samepg.ld -o a_sp_bfd a.o
4
ld: warning: a_sp_bfd has a LOAD segment with RWX permissions
5
$ ld.lld -T ok.ld a.o -o a_ok
6
$ ld -T ok.ld a.o -o a_ok_bfd
7
$ ./a_ok; echo $?          # lld 链接未修改的 ok.ld
8
42
9
$ ./a_ok_bfd; echo $?      # GNU ld 链接未修改的 ok.ld
10
42
11
$ ./a_sp; echo $?          # lld，同页
12
Segmentation fault (core dumped)
13
139
14
$ strace ./a_sp 2>&1 | tail -2
15
--- SIGSEGV {si_signo=SIGSEGV, si_code=SEGV_ACCERR, si_addr=0x10030} ---
16
+++ killed by SIGSEGV (core dumped) +++
17
$ ./a_sp_bfd; echo $?      # GNU ld，同页，RWX
18
42

0x10030 是这个程序的入口 _start，SEGV_ACCERR 表示地址有映射但权限不允许。两个段都要映射 0x10000 这一页，后映射的 RW 段把先映射的 RX 段覆盖了，代码页变成不可执行，取第一条指令就出错，状态 128 + 11 = 139。GNU ld 的产物能运行，代价是代码页可写。两种结果都说明，同余只保证每个段自己映射得上，段与段之间不能共用一页内存，要靠脚本自己留出整页的间隔。

参考

附录：术语与工具

GNU — GNU 是 “GNU’s Not Unix” 的递归缩写，指自由软件操作系统项目。GCC、binutils 和 glibc 都属于 GNU 项目，但分别承担编译、二进制处理和 C 运行库职责。官方文档。 ↩
GC — 本文 GC 指 section garbage collection，即链接器从入口和其他根出发保留可达节、删除无用节。它发生在构建阶段，与运行时堆内存的垃圾回收不同。官方文档。 ↩
Clang — Clang 是 LLVM 项目中的 C、C++ 等语言前端及驱动程序。它通常使用集成汇编器，但仍需调用链接器；最终使用哪个链接器取决于目标平台和配置。官方文档。 ↩
LLD — LLD 是 LLVM 项目的链接器。ELF 平台通常通过 ld.lld 调用；lld-link 则提供兼容 Windows 工具链的接口。它与负责处理源码的 Clang 是不同组件。官方文档。 ↩
RISC-V — RISC-V 是开放的指令集架构。本系列主线是在原生 x86-64 Linux 上构建链接器；RV64 用于架构对照与内核案例。相关例子的编码、寄存器约定和重定位规则见 RISC-V psABI，不能直接套用 x86-64 的规则。 ↩
GOT — GOT（Global Offset Table）保存供代码间接访问的地址或相关偏移。它让部分地址修补集中到数据表中；表项的具体用途由重定位类型与 ABI 决定。官方文档。 ↩
PLT — PLT（Procedure Linkage Table）是一组函数调用跳板，常与 GOT 和动态符号绑定配合。PLT 存放指令，不能简单理解成另一张纯地址表。官方文档。 ↩
ELF — ELF（Executable and Linkable Format）规定目标文件、可执行文件与共享对象的结构。通用规则见 gABI，架构相关的调用约定和重定位规则见对应 psABI。官方文档。 ↩
gABI — gABI 是通用 System V ABI，规定 ELF 等跨架构规则；psABI 是处理器相关补充，进一步规定寄存器约定、重定位编号与 TLS 等细节。官方文档。 ↩
binutils — GNU binutils 是一组处理目标文件的工具，包含汇编器 as、链接器 ld，以及 readelf、nm、objdump、ar 等检查与归档工具。官方文档。 ↩
readelf — readelf 检查 ELF 头、节、段、符号及重定位等结构；它读取文件而不执行其中的程序。GNU readelf 与 LLVM llvm-readelf 的显示格式可能不同。官方文档。 ↩
GCC — GCC（GNU Compiler Collection）是一组语言编译器。命令 gcc 是驱动入口，会组织编译、汇编和链接；在终端调用它，并不意味着后续工作都在同一个进程里完成。官方文档。 ↩
musl — musl 是 Linux 的一种 C 标准库实现，提供 printf 等库函数及运行时支持。本系列在需要分析或链接较小的静态运行库时使用它；普通 Linux 服务器不一定预装 musl。官方文档。 ↩
PIE — PIE（position-independent executable）是可以在不同加载基址运行的可执行文件。生成 PIE 需要编译与链接选项配合；static-PIE 还需要自身的启动路径完成必要重定位。官方文档。 ↩
PIC — PIC（position-independent code）使用适合位置变化的寻址方式。它常用于共享库；具体通过 PC 相对寻址还是表项间接访问，取决于架构与符号绑定。官方文档。 ↩
ASLR — ASLR（Address Space Layout Randomization）随机化进程中某些区域的位置。它是操作系统的加载策略，PIE 等产物形式为相应地址变化提供条件。官方文档。 ↩
RELRO — RELRO（RELocation Read-Only）将需要重定位、但之后不应继续写入的区域转为只读。ELF 的 PT_GNU_RELRO 描述该范围，实际保护由启动路径实施。官方文档。 ↩
COMDAT — COMDAT 让工具链表示可供择一保留的重复定义组。ELF 通过 section group 与签名表达相关关系；选择副本时，组内关联内容需要一致处理。官方文档。 ↩
FDE — FDE（Frame Description Entry）关联一段代码的地址范围与栈展开指令。移动代码或重新组织 .eh_frame 时，链接器必须同步更新相关地址和记录间的引用。官方文档。 ↩
glibc — glibc（GNU C Library）是许多 Linux 发行版默认使用的 C 库。库的启动文件、共享库和动态链接器共同参与程序构建与运行。官方文档。 ↩
xv6 — xv6 是 MIT 用于操作系统教学的小型 Unix 风格内核。本系列采用 RISC-V 版本，借助较小的加载器与链接脚本观察 ELF 到进程的交接。官方文档。 ↩
QEMU — QEMU 可模拟处理器和系统。用户态模式运行另一架构的用户程序，系统模式则连同机器设备一起模拟；本系列 xv6 实验使用后者启动完整内核。官方文档。 ↩
ICF — ICF（Identical Code Folding）合并被判定为等价的代码。字节相同不一定足以证明可合并，还需要考虑重定位目标、函数地址是否可观察以及关联的运行时元数据。官方文档。 ↩
